FPV设备用Type-A USB2.0母座连接器结构

在FPV穿越机、小型航拍无人机这类对空间占用、安装可靠性要求极高的电子设备里，板载USB接口的选型从来不是随便选个通用件就能应付的事，很多刚入行的结构工程师容易忽略这一点，总觉得USB是标准件，随便找个公版模型丢进去就行，结果到打样试装的时候才发现，要么接口突出外壳太多影响飞行时的气动布局，要么焊盘位置和主板布线冲突，要么插拔几次就因为飞行震动出现引脚脱焊、接触不良的问题，直接影响飞控参数调试、固件升级的操作体验。

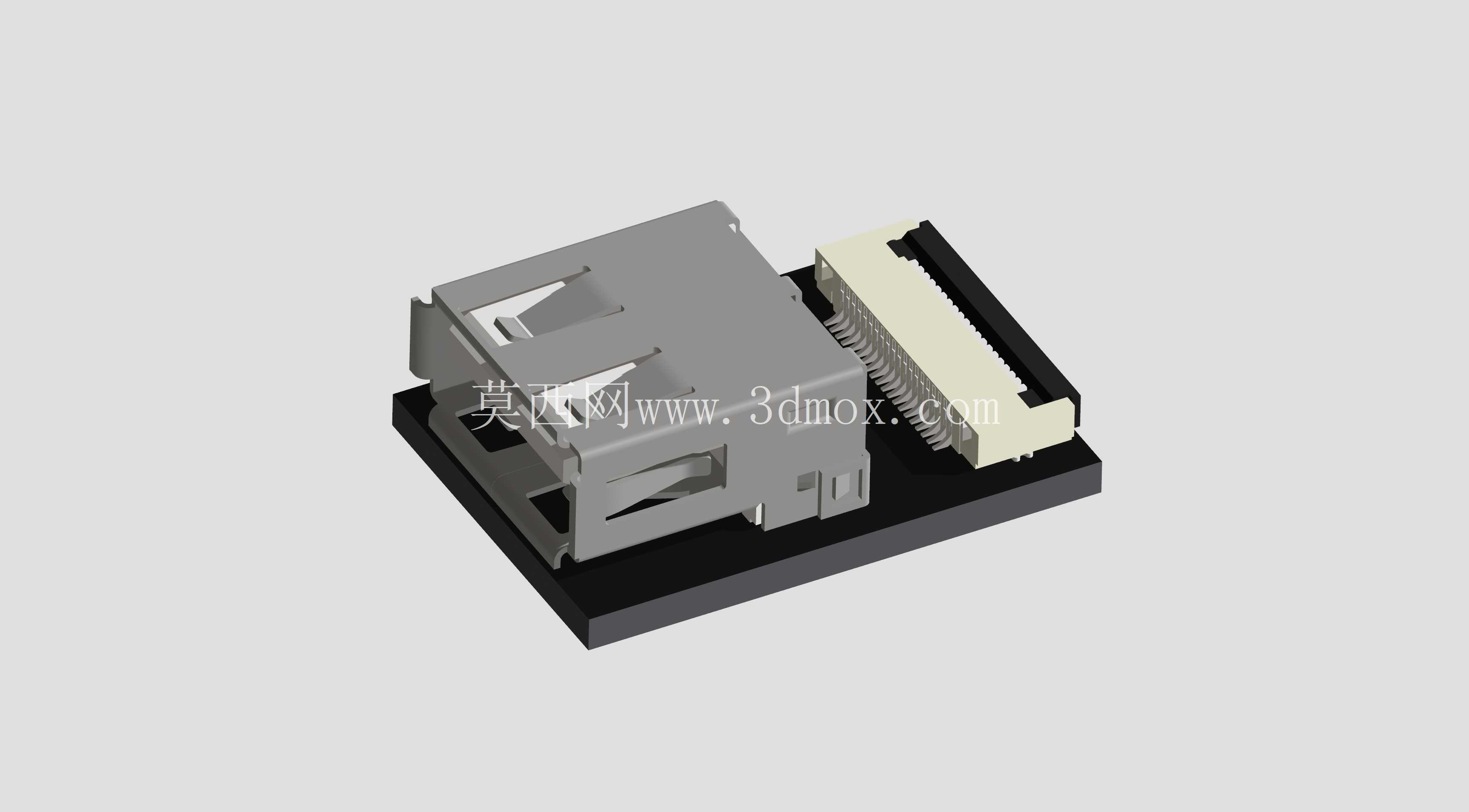

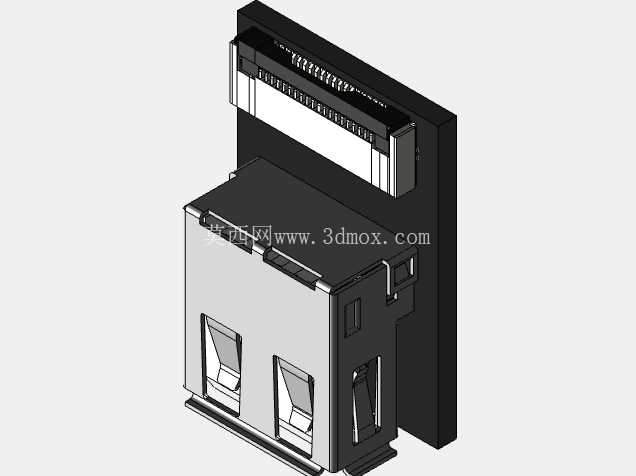

这次建模的这款Type-A规格USB2.0母座，就是专门针对FPV机载设备的安装场景做的适配设计，整个建模过程全程用卡尺对着实物反复测量校准，没有照搬通用USB母座的标准公模尺寸，每一个结构细节都对应实际使用中的需求。先从安装边界说起，这款母座采用卧式板载安装结构，底部的黑色塑胶基座是直接贴合PCB板面焊接的，基座整体厚度控制在2.2mm，不会像立式母座那样在主板上方占用过多垂直空间，刚好适配FPV飞控、图传板普遍紧凑的层叠安装间距——要知道很多FPV设备的主板和上层碳板之间的预留间隙往往只有3mm左右，接口基座厚度每多0.1mm，都可能导致装配时出现干涉，甚至压坏主板上的贴片元件。母座的金属屏蔽外壳长度比常规桌面设备用的USB母座短了1.8mm，前端开口刚好和设备外壳的开孔齐平，既不会因为外壳突出过多在炸机时被撞歪，也不会因为接口内陷太深导致普通USB公头插不到位，出现数据连接中断的问题。

从功能特性上看，这款母座保留了USB2.0协议所需的全部4个信号引脚，引脚的焊盘位置做了加宽处理，每个焊盘的宽度比通用母座多了0.3mm，就是为了适配FPV设备持续震动的使用场景，更大的焊盘面积能让焊接后的附着力更强，不会因为飞行中的高频震动出现引脚虚焊、脱焊的问题。金属屏蔽壳的两侧预留了两个固定插脚，插脚穿过PCB上对应的定位孔后可以做透焊处理，相当于给整个接口加了两个额外的固定锚点，哪怕多次插拔USB线，受力也会通过这两个插脚分散到整个PCB板上，不会把作用力直接集中在信号引脚的焊盘上，大幅提升接口的使用寿命。母座内部的塑胶绝缘件采用耐高温的LCP材质建模时做了对应的壁厚区分，接触弹片的位置预留了0.15mm的弹性形变空间，既可以保证公头插入时的接触压力足够，不会出现接触电阻过大导致的数据传输不稳定，也不会因为弹片弹力过大导致插拔手感过紧，在户外调试设备的时候单手就能完成插拔操作。

设计思路上，建模时没有做多余的装饰性结构，所有的结构特征都服务于实际安装和使用需求：金属外壳上的两个卡扣缺口是和内部塑胶基座做卡合固定用的，装配时不需要额外打胶就能让金属壳和塑胶基座牢牢结合，避免震动时金属壳出现松动产生电磁干扰，影响图传信号的稳定性；母座后端的引脚排列严格按照USB2.0的标准线序定义，间距保持2.54mm的标准贴片间距，不管是做PCB布线的时候还是后期手工维修焊接，都不需要额外做定制化的焊盘封装，能直接适配主流的PCB设计封装库，减少硬件设计的重复工作量。另外考虑到FPV设备有时候会在多尘、潮湿的户外环境使用，母座前端的开口边缘做了0.1mm的微凸边，和设备外壳的开孔贴合时可以减少灰尘、水汽从接口缝隙进入设备内部的概率，虽然做不到完全防水防尘，但在不增加额外防尘盖结构的前提下，能有效提升接口在复杂户外环境下的可靠性。

很多工程师在做这类接口建模的时候，容易只关注接口的外形轮廓，忽略内部的细节结构，比如接触弹片的倾斜角度、塑胶基座的让位槽、金属外壳的卡扣位置这些细节，结果建出来的模型看着外形像，实际做干涉检查的时候才发现，公头插入后会和内部结构出现碰撞，或者焊盘位置和实际元件不匹配，根本没法用来指导生产。这次建模的时候，除了外部的安装尺寸，内部的每一个弹片的弯折角度、塑胶件的壁厚变化、金属壳的冲压折弯特征都完全按照实物还原，不管是用来做设备的结构装配干涉检查，还是用来做产品的渲染展示、安装指导示意图，都能直接使用，不需要再做额外的结构修正。在实际选型的时候，这款母座除了用在FPV飞控、图传板上，也可以用在其他空间紧凑的小型嵌入式设备上，比如迷你运动相机、小型手持调试工具、便携数传模块这类需要板载USB2.0接口的设备上，只要安装空间的边界尺寸匹配，都可以直接复用这个结构设计，不需要重新开模定制，能有效缩短产品的研发周期。
