西门子款1P低压电路断路器结构设计

　　这款单极低压断路器的三维结构，完全贴合民用及工业末端配电场景的实际使用需求，日常在住宅户内配电箱、小型设备控制柜、照明回路配电、工位临时供电支路等场景中，承担着线路过载保护、短路瞬时分断的核心作用，是低压配电系统里最基础也最关键的保护元件，一旦回路中出现电流超过额定阈值、或是相线零线直接短接的故障，内部机构会在毫秒级时间内脱扣断开电路，避免线缆过热起火、后端用电设备烧毁的风险。从结构设计逻辑来看，整个壳体采用高阻燃耐冲击的热固性塑料一体成型，上下两端预留的接线端子腔做了内凹防误触设计，接线时导线插入后通过拧紧端子螺钉即可完成可靠压接，端子旁的压线板做了防滑齿结构，避免多股软线压接后出现松脱虚接的问题。

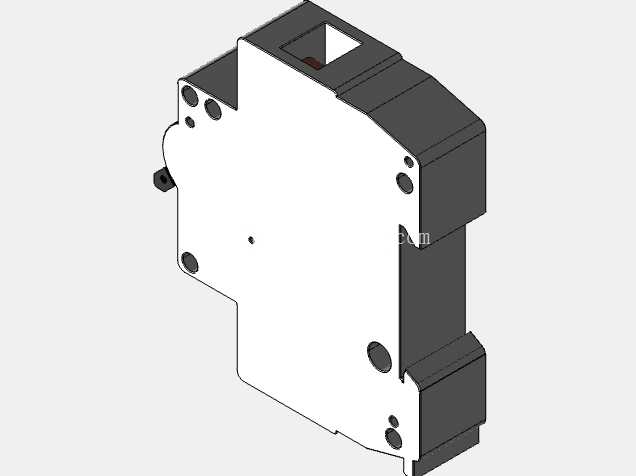

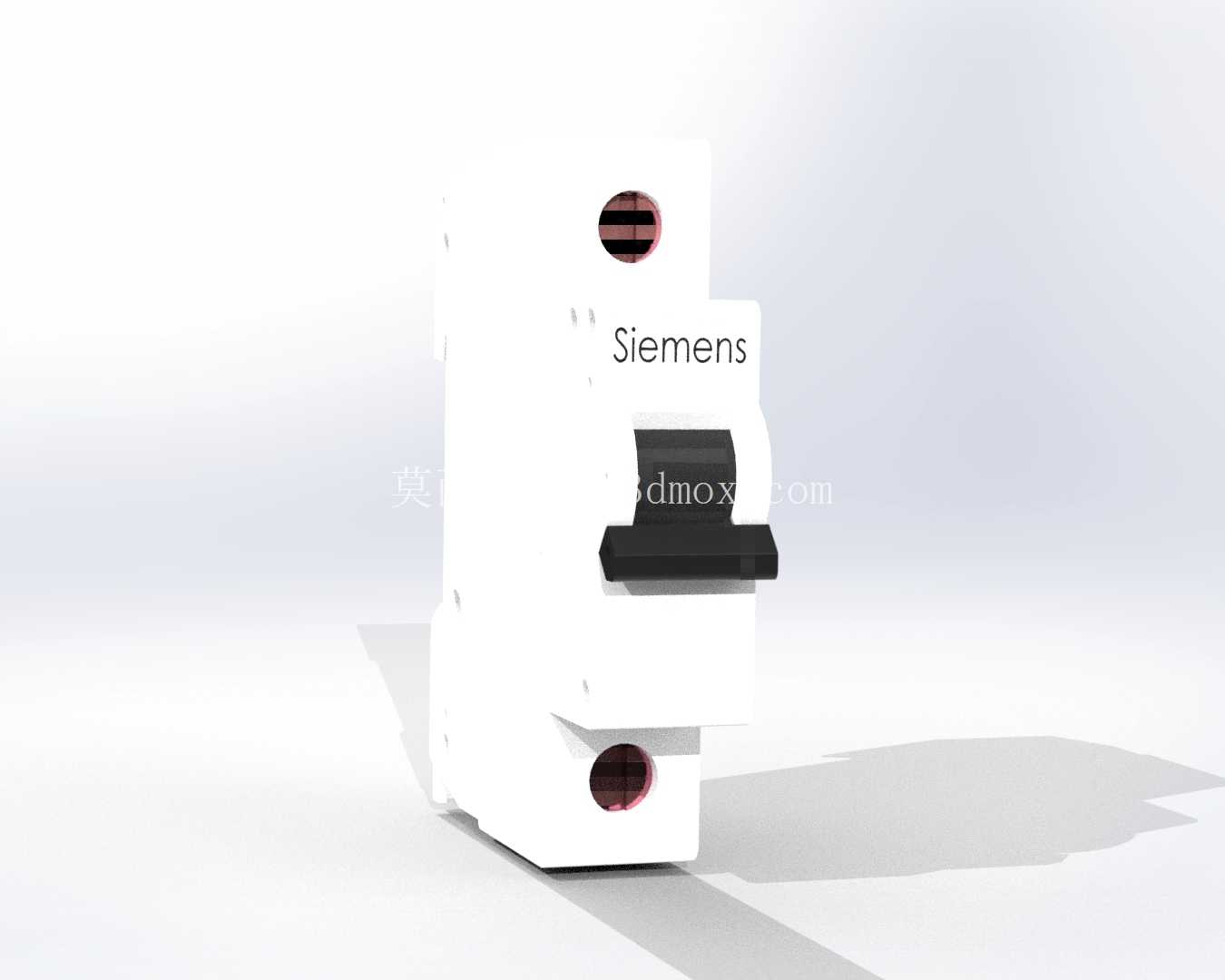

　　操作手柄的凸起弧度完全贴合人手按压扳动的触感，手柄处于合闸位置时向上抬起，分闸位置向下落下，同时手柄旁预留了状态指示的色块区域，运维人员在配电柜外就能快速判断回路的通断状态，不需要凑近查看端子接线情况。进出线端的接线孔位做了统一的同轴度设计，不管是采用硬铜芯线还是带冷压端子的软线接入，都能保证导线垂直插入不歪斜，避免压接时导线偏斜导致的接触电阻过大问题。安装结构上，背部的卡扣结构完全适配标准35mmDIN导轨，安装时只需要将断路器背部上端挂在导轨上，向下按压就能让下端卡扣自动卡紧导轨，拆卸时用一字螺丝刀撬动下端的解锁卡扣即可快速取下，不需要额外的固定螺丝，在配电箱内排布时，单极产品的宽度严格控制在18mm的标准模数，多台断路器并排安装时不会出现尺寸干涉，相邻产品之间预留了足够的散热间隙，避免多回路同时满负载运行时热量积聚影响脱扣精度。

　　内部的脱扣机构做了模块化的布局设计，热脱扣组件采用双金属片结构，当回路出现长时间过载，电流超过额定值但未达到短路阈值时，双金属片受热弯曲推动脱扣杆动作，实现延时分断，避免短时启动电流导致的误跳闸；电磁脱扣组件则对应短路故障，当短路电流瞬间通过线圈时，电磁机构直接吸合顶杆推动脱扣机构瞬时动作，分断时间控制在0.1秒以内，快速切断故障电流。灭弧室的位置设置在触头分断区域的正下方，多片金属灭弧栅片呈等间距排列，触头分断产生的电弧会被栅片切割成多段短弧，快速冷却熄灭，避免电弧持续烧蚀触头表面，延长产品的使用寿命。

　　壳体表面的品牌标识区域做了内凹沉台设计，标识粘贴后不会因为日常操作摩擦导致标识脱落，侧面预留的拼装卡槽可以和漏电保护附件、辅助触头附件直接拼接，不需要额外的转接件，拼装后整体结构紧凑，不会出现松动错位的问题。进出线端的防护挡板和壳体采用一体化铰接设计，接线完成后将挡板扣下，可以完全遮挡带电的接线端子，避免运维人员操作时误碰带电部位引发触电风险。整个模型的结构细节完全还原了量产产品的实际装配关系，所有的卡扣、转轴、端子孔位都按照实际尺寸建模，不管是用于配电系统的排布仿真，还是用于电气元件的结构教学，都能准确还原产品的实际装配特性和安装边界，不会出现结构干涉、安装尺寸不符的问题。在实际选型排布时，只需要确认单极18mm的模数宽度，就能在标准配电箱导轨上完成排布，不需要额外调整安装空间，接线端的螺钉位置正对配电箱的操作窗口，接线操作时不需要倾斜螺丝刀就能完成端子拧紧作业，大幅提升现场施工的效率。
