5.5x2.1规格免焊直流电源接线端子

在低压直流供电的设备布线场景里，这类免焊式DC电源接插件的使用频率极高，不管是桌面小型电子设备的外接供电改造、嵌入式工控板的临时供电接线，还是学生做电子竞赛时的快速电源接驳，都能看到这类接插件的身影。区别于需要焊接导线的传统DC插座，这款接插件采用螺丝压接的接线结构，不需要准备电烙铁、焊锡丝这类焊接工具，现场布线时只需要剥掉导线端部3到5毫米的绝缘层，将线芯插入对应的接线孔，拧紧端子上的压紧螺丝就能完成导线固定，哪怕是没有焊接经验的现场施工人员，也能在十几秒内完成单路接线，大幅降低了现场布线的操作门槛。

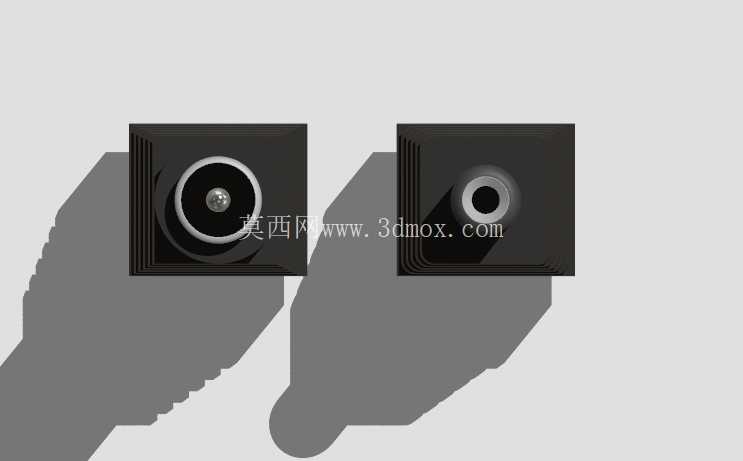

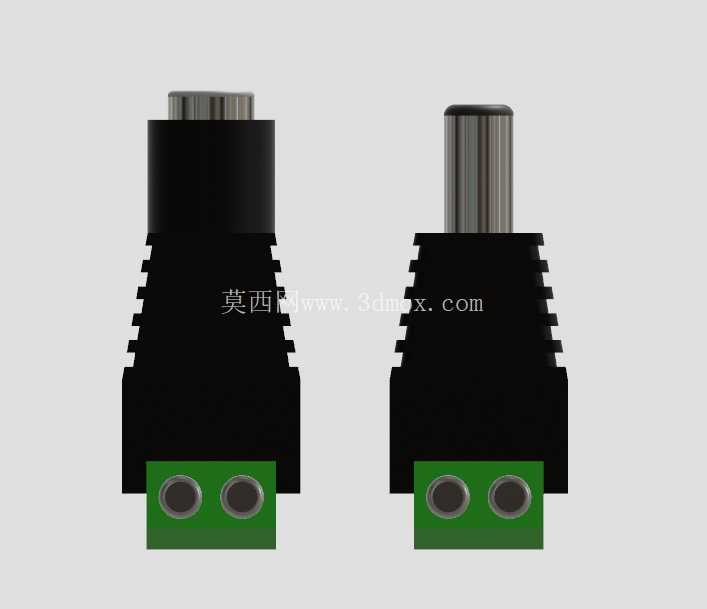

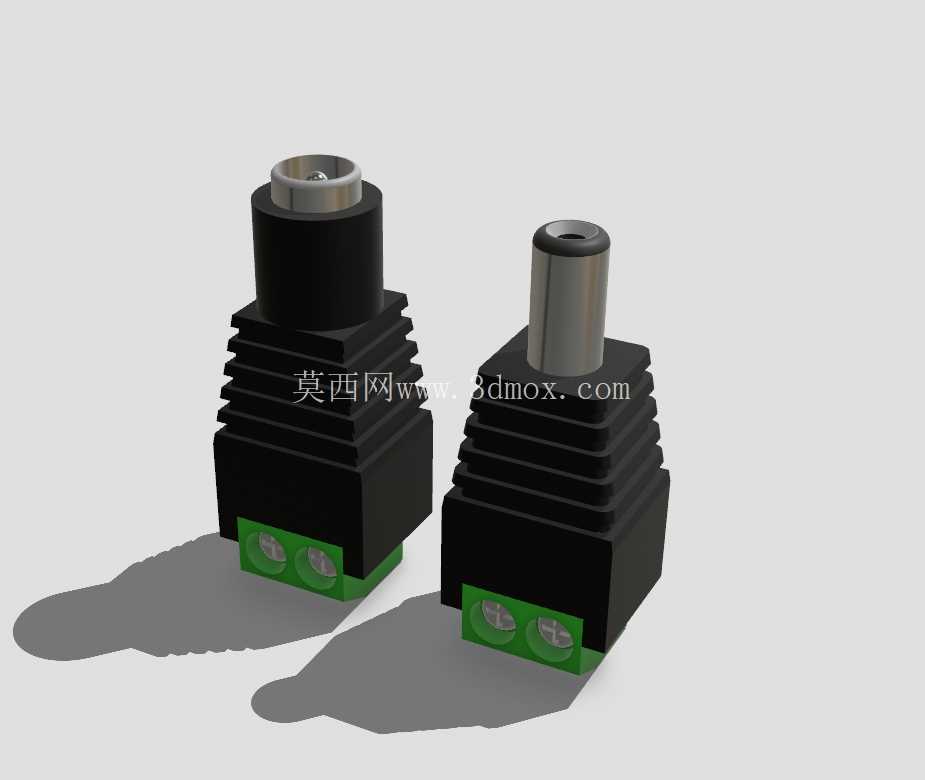

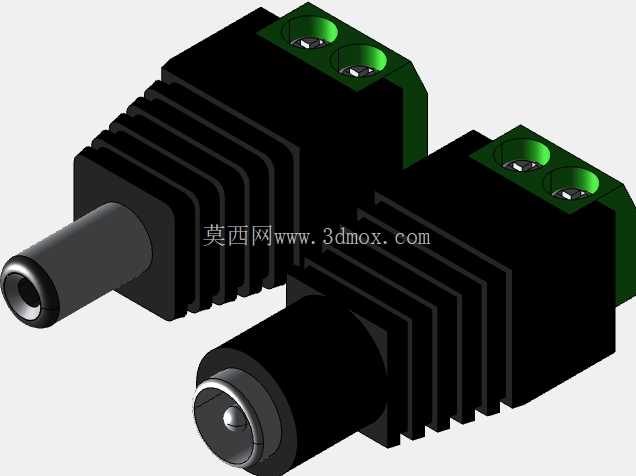

从结构设计来看，这款接插件分为公头与母头两个配对型号，公头端部的金属插芯外径为5.5毫米，内孔直径2.1毫米，是目前低压直流供电领域应用最广泛的接口规格，能和市面上绝大多数同规格的DC插座、插头直接适配，不需要额外制作转接头。接插件的主体绝缘部分采用阶梯式的防滑结构，插拔接口时手指捏在阶梯纹路位置，能增大接触摩擦力，避免插拔时手滑导致的接线端受力拉扯。接插件尾部的接线端采用绿色的阻燃绝缘基座，基座上的两个接线孔分别对应电源正负极，每个接线孔旁都做了清晰的极性标识，接线时能快速区分正负极，避免接反导致后端设备烧毁。

尺寸边界方面，接插件的主体方形基座边长为10毫米，整体长度从插芯端部到接线基座尾部为21毫米，安装时不需要在设备面板上开过大的安装孔，哪怕是空间紧凑的小型塑料外壳，也能轻松完成嵌入式安装。接线端的压紧螺丝采用M2规格的十字螺丝，适配常规的PH00十字螺丝刀，拧紧力矩控制在0.2N·m左右就能保证线芯压接牢固，同时不会因为力矩过大压断铜丝或者损坏塑料基座。金属插芯部分采用黄铜镀镍材质，接触电阻小于10毫欧，长期通过5A以内的直流电流时不会出现明显的温升，能满足绝大多数12V、24V低压直流设备的供电需求。

设计建模过程中，重点还原了接插件的实际装配间隙，插芯与绝缘基座的配合公差控制在0.05毫米以内，既保证插芯不会在基座内出现松动晃动，也不会因为过盈量太大导致装配时塑料基座开裂。接线端子内部的压线弹片结构也做了完整还原，模拟实际螺丝拧紧时弹片的下压行程，能直观展示导线压接后的接触状态，方便结构设计人员在做设备外壳开孔、内部布线空间预留时，直接参考模型的尺寸边界做干涉检查，避免实际生产时出现接插件和外壳结构、内部元器件干涉的问题。

这类接插件的实际适用场景覆盖很广，从监控摄像头的集中供电接线、LED灯带的电源接驳，到3D打印机的改装供电、小型实验台架的电源分线，都能用到这类免焊DC接插件。相比焊接式的DC插头，它的后期维护也更方便，如果出现导线老化或者接触不良的问题，只需要松开压紧螺丝就能重新接线，不需要拆焊原有焊点，大幅降低了后期维护的时间成本。建模时也充分考虑了接插件的实际插拔受力，插芯根部做了加强凸台结构，反复插拔时不会出现插芯根部断裂的问题，和实际量产产品的结构强度保持一致，能直接用于设备的结构装配验证。
