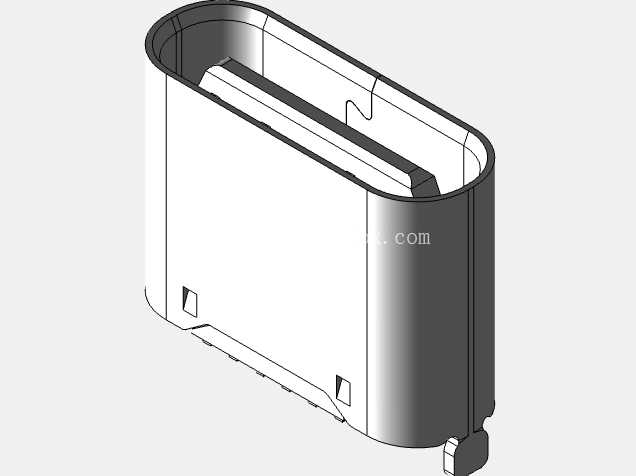

16针立式SMT型USB Type-C充电接口结构

日常做消费类电子结构设计时，板端接口的选型和建模是绕不开的环节，这款16针垂直安装的USB Type-C母座，是小尺寸便携设备充电、数据传输场景里的常用选型。先从安装特性说起，它采用SMT表面贴装工艺，外壳带通孔定位结构，贴装时先通过定位孔与PCB上的定位柱配合完成预固定，过回流焊时不会因为锡膏熔融张力出现偏移，相比纯表贴无定位的同规格接口，焊接良率能提升不少，也能降低后期返修的概率。整体安装高度控制在6.50毫米，这个尺寸是经过多轮迭代验证的，适配多数中框厚度在7毫米以内的便携设备，比如TWS充电盒、轻薄移动电源、小型手持检测设备的外壳堆叠，不会出现接口突出中框过多或者凹陷太深导致插接受阻的问题。

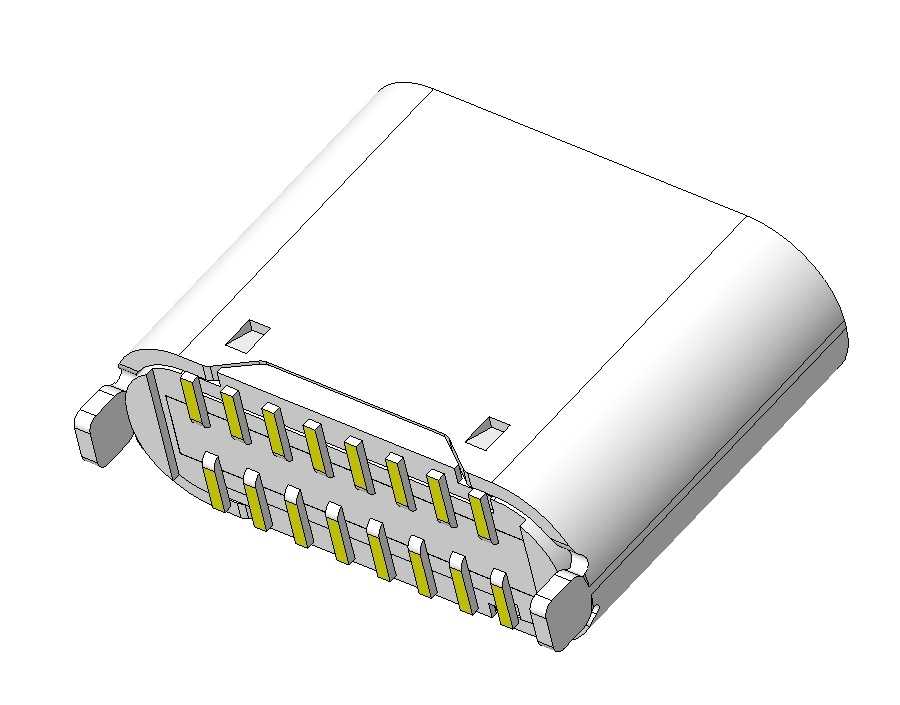

从功能设计来看，16针的引脚配置覆盖了USB2.0数据传输、最高65W的PD快充协议引脚定义，同时保留了配置通道引脚和供电引脚的冗余设计，既满足基础的充电需求，也能支持低速数据传输，不需要额外预留其他数据接口的空间，对于内部堆叠空间紧张的小型设备来说，能有效节省PCB板面积。接口的外壳采用卷边成型结构，插合面做了0.2毫米的导向倒角，公头插入时能自动导正，不会出现插偏顶坏内部针脚的情况，内部的接触端子采用镀金处理，插拔寿命能达到万次以上，长期使用也不会出现接触不良导致的充电断连问题。

建模过程中需要重点关注几个安装边界尺寸：首先是贴装引脚的共面度，必须控制在0.1毫米以内，否则过回流焊时会出现虚焊、立碑缺陷；其次是外壳定位孔的位置公差，相对于引脚基准的偏移量不能超过0.05毫米，否则预固定时会出现引脚与PCB焊盘不对中的问题；还有插合面的开口尺寸，要严格按照USB-IF标准规范设定，保证公头插入后的保持力在8N-20N的合理区间，既不会出现轻轻一碰就脱落的情况，也不会因为插拔力过大导致用户使用体验差。

实际选型应用时，还要注意匹配PCB的焊盘设计，信号引脚的焊盘宽度要和引脚宽度一致，避免出现阻抗不连续影响数据传输稳定性，接地引脚的焊盘可以适当加大，同时增加过孔连接到内层地平面，既能提升焊接强度，也能起到屏蔽外界电磁干扰的作用。外壳的接地脚要和PCB地网可靠连接，降低插拔时的静电放电风险，避免静电击穿后端的电源管理芯片。另外，接口尾部的引脚成型做了弧度处理，避免贴装时应力集中导致引脚断裂，在做整机跌落仿真时，要重点考核接口位置的应力分布，必要时可以在接口周边增加泡棉缓冲结构，降低跌落时的冲击载荷。

很多新手工程师在做这类接口建模时，容易忽略公头插合后的干涉空间，只预留母座本身的安装尺寸，导致后期组装时公头外壳和设备中框出现干涉，这款模型已经把公头插合后的深度空间预留出来，设计时只要按照模型给出的安装边界预留空间，就不会出现装配干涉问题。还有内部端子的排列间距，严格按照0.5毫米的标准间距设计，相邻端子之间的绝缘筋高度足够，不会出现引脚短路的风险，满足安规要求的电气间隙。
