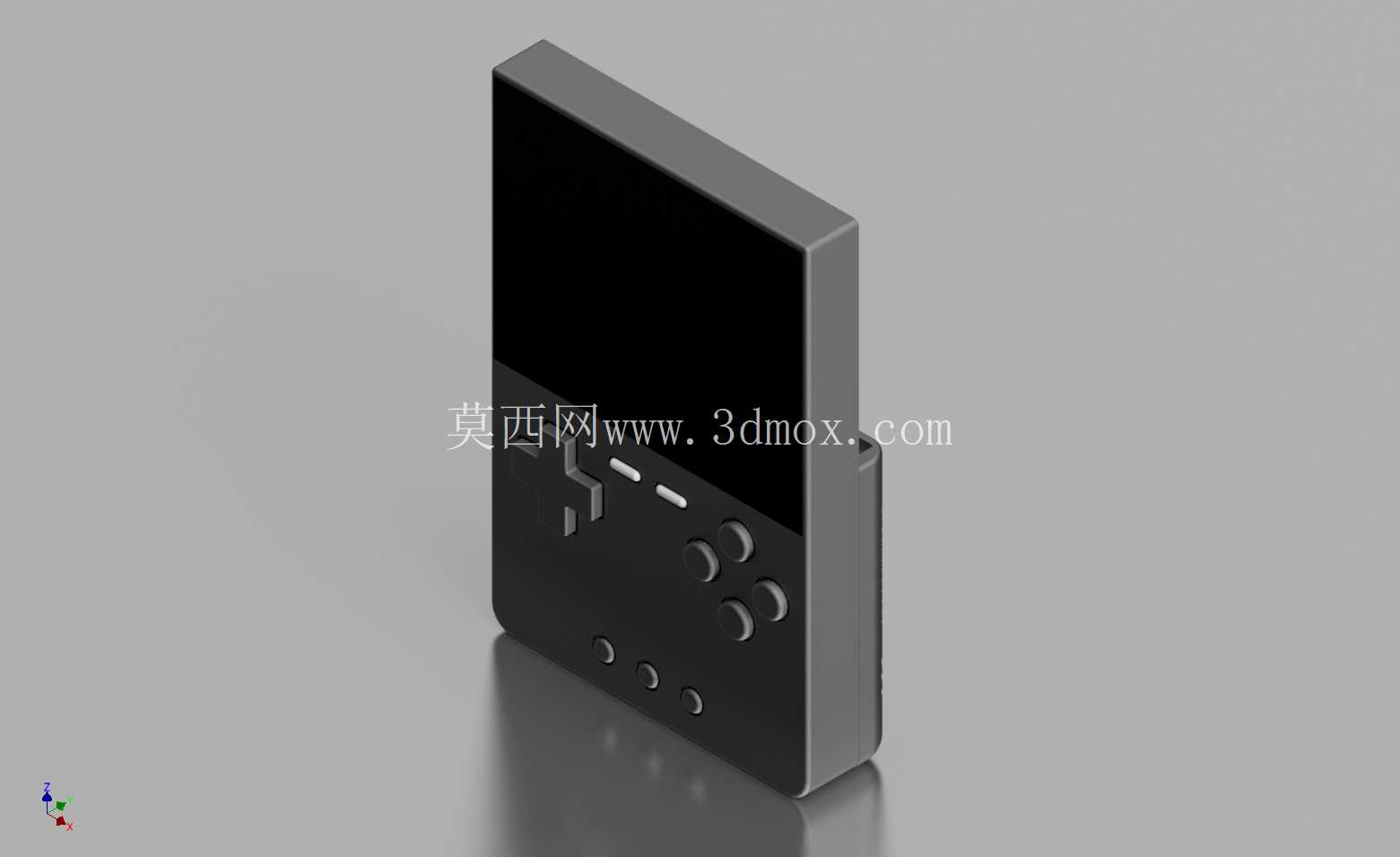

Trimui TG3040掌机结构三维建模

这款手持游戏设备的三维建模工作，核心出发点是为后续的改装结构设计提供精准的装配基准，而非单纯还原产品外观。从实际工程应用场景来看，这类复古掌机的原厂结构往往存在电池容量受限、扩展接口不足的问题，很多电子爱好者和硬件改装从业者会通过更换后盖、调整内部堆叠的方式扩容电池、加装蓝牙或无线输出模块，这套模型就是为这类改装设计提供可直接复用的结构参考，避免从零开始测绘带来的尺寸偏差。

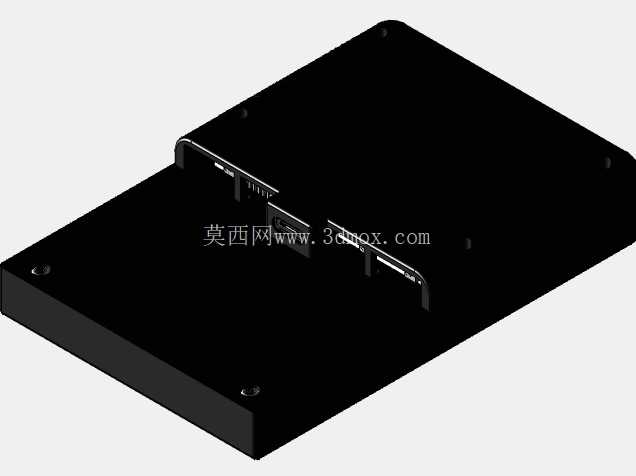

建模过程中优先保证了机身背部曲面、螺丝孔位、接口安装槽的尺寸精度，这部分是改装后盖与原厂机身配合的核心边界，直接决定改装件的装配贴合度，不会出现缝隙不均、卡扣错位的问题。机身正面的按键布局、屏幕边框尺寸做了等比例还原，但这部分结构仅做外观参考，因为改装场景下很少改动正面操作区域，核心的装配配合面全部集中在机身中框与后盖的衔接位置。

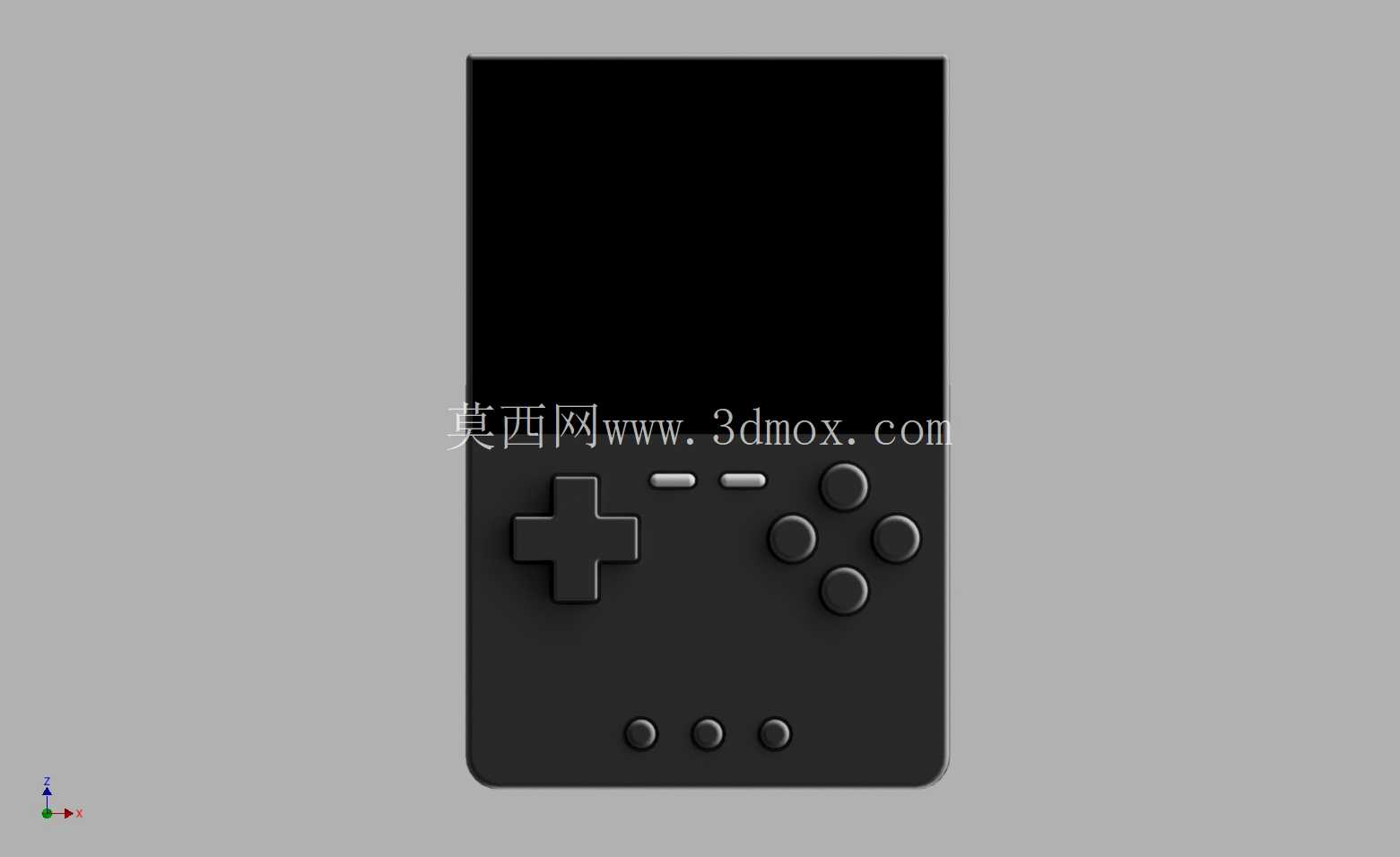

从功能特性来看，这款掌机的正面操作区采用十字方向键搭配四颗动作按键的经典布局，下方设置三颗功能快捷键，所有按键的凸起高度、按键间距都按照实际握持手感的人体工学尺寸做了还原，方向键的十字边缘做了R0.8的圆角处理，避免长时间操作硌手，动作按键的球面凹陷深度为0.4mm，贴合指腹按压的接触形态。机身底部的接口区域预留了Type-C接口的安装位，建模时参考了通用USB3.0 Type-C接口的标准安装尺寸，接口周围的加强筋厚度为1.2mm，保证插拔接口时的结构强度，不会出现接口松脱的问题。

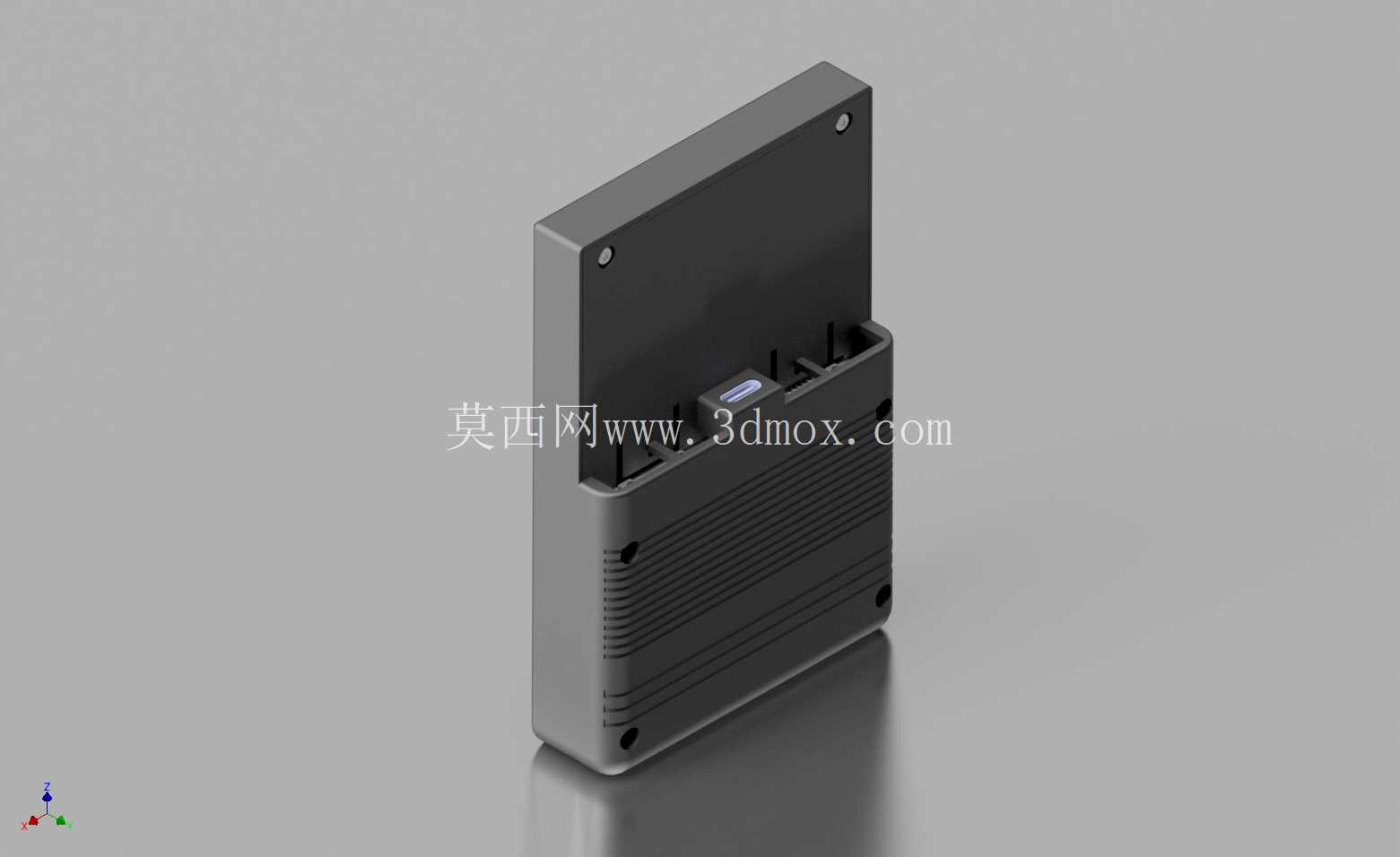

设计思路上，这套模型采用了分体式的结构拆分逻辑，将机身中框、前壳、按键、接口固定座分别做了独立的实体建模，每个零件都保留了装配所需的公差间隙，相邻塑料零件之间预留了0.15mm的配合间隙，满足3D打印或者注塑开模的工艺要求。针对改装场景常用的大尺寸电池安装需求，模型中特意标注了原厂电池仓的边界尺寸，以及后盖可向外扩展的最大空间范围，改装设计时可以在不超出机身握持舒适宽度的前提下，最大化电池仓的容积，提升设备的续航表现。

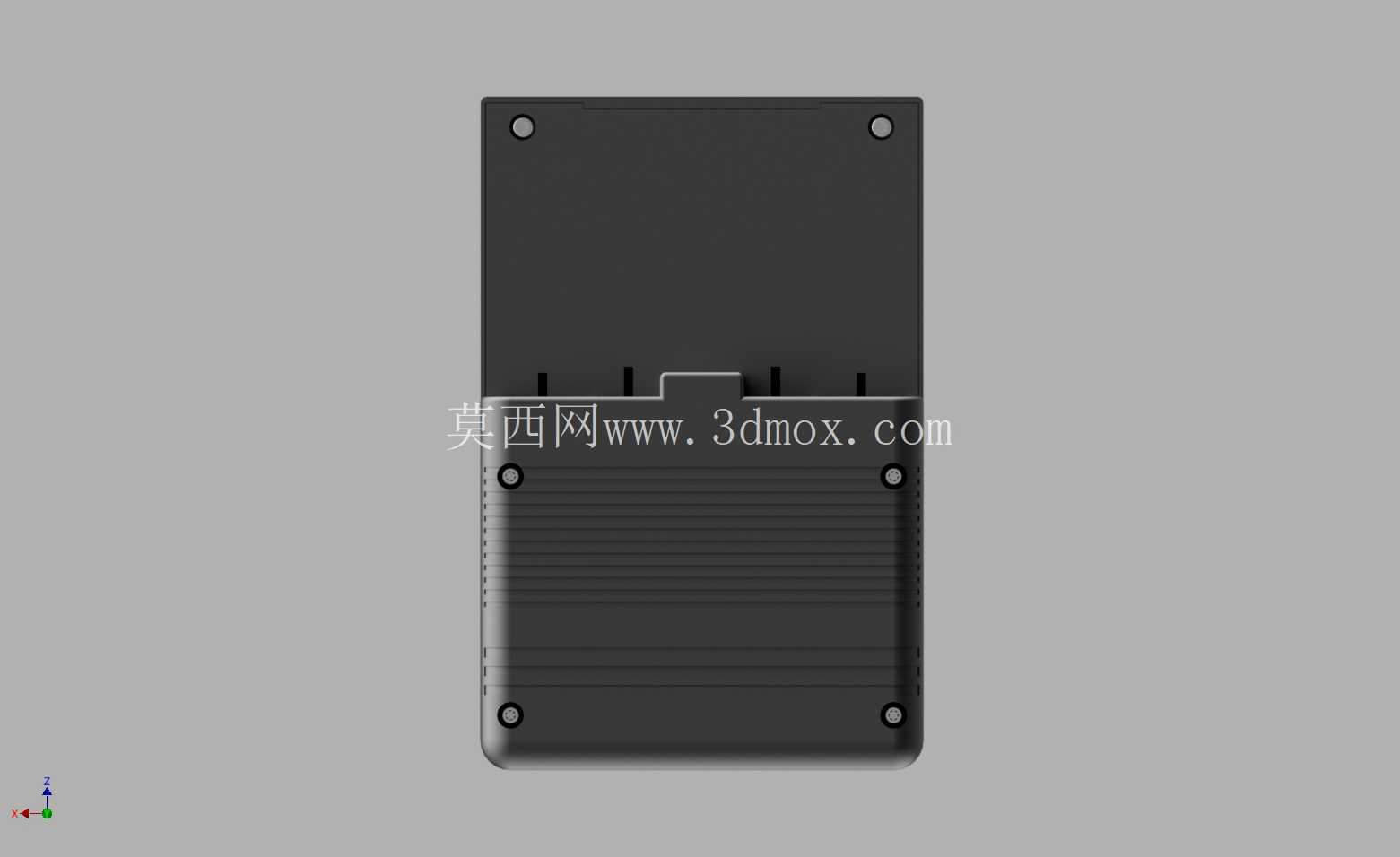

外形尺寸与安装边界方面，整机的握持宽度控制在72mm，厚度方向原厂尺寸为12.8mm，改装后盖时最大可将厚度扩展至18mm，依然能保证单手握持的舒适度，不会因为过厚导致握持疲劳。机身四个边角做了R5的圆角过渡，后盖与中框的配合面采用阶梯式卡扣结构，卡扣的咬合深度为0.8mm，装配后不需要额外打胶就能实现紧密贴合，同时方便后期拆卸维护。螺丝孔位全部采用M1.4的自攻螺丝安装柱，柱子的外径为3.2mm，内孔直径1.1mm，满足自攻螺丝的咬合强度要求，不会出现滑牙问题。

在结构细节处理上，按键的导向柱长度为2.5mm，与前壳的导向孔配合间隙为0.1mm，保证按键按压时不会出现卡滞、偏斜的问题，按键的回弹行程预留了1.2mm的空间，匹配常用的锅仔片按键手感。屏幕安装位的四周设置了0.3mm高的定位凸台，屏幕装配时可以直接卡在凸台内，不需要额外粘贴定位，凸台的高度刚好可以压住屏幕边缘的黑边，不会出现漏光问题。机身侧面的肩部按键位置虽然没有做精细建模，但也预留了对应的安装空间，后续如果需要补充肩部按键结构，可以直接在预留位置扩展，不需要调整现有主体结构。

对于三维建模从业者来说，这类消费数码产品的建模核心不是追求外观的极致逼真，而是抓住装配配合的核心尺寸，区分外观参考面和装配基准面的精度要求，把建模精力集中在影响装配的关键结构上，既能提升建模效率，也能保证模型的实际工程使用价值。很多新手建模时容易把所有细节都做同等精度处理，反而忽略了核心配合面的尺寸公差，导致模型看起来精致却无法用于实际的结构设计或者3D打印制作，这套模型在建模时就刻意区分了精度层级，核心配合面的尺寸公差控制在0.05mm以内，外观曲面的公差控制在0.2mm以内，平衡了建模效率和实用价值。
