树莓派5掌上便携电脑相机集成外壳

这款集成化的便携设备外壳，是针对嵌入式开发场景下的移动调试、户外图像采集需求打造的结构方案，核心适配树莓派5主控板，同时整合了高分辨率摄像头模组与触控显示单元，解决了常规树莓派开发板零散接线、无防护、不便携的实际使用痛点。从实际应用场景来看，这类集成设备可用于工业现场的设备参数巡检、户外环境的图像数据采集、嵌入式开发的移动调试终端，也可作为小型智能视觉节点的原型验证载体，无需额外搭配外接显示器、摄像头支架，单设备即可完成图像采集、数据处理、结果显示的全流程操作。

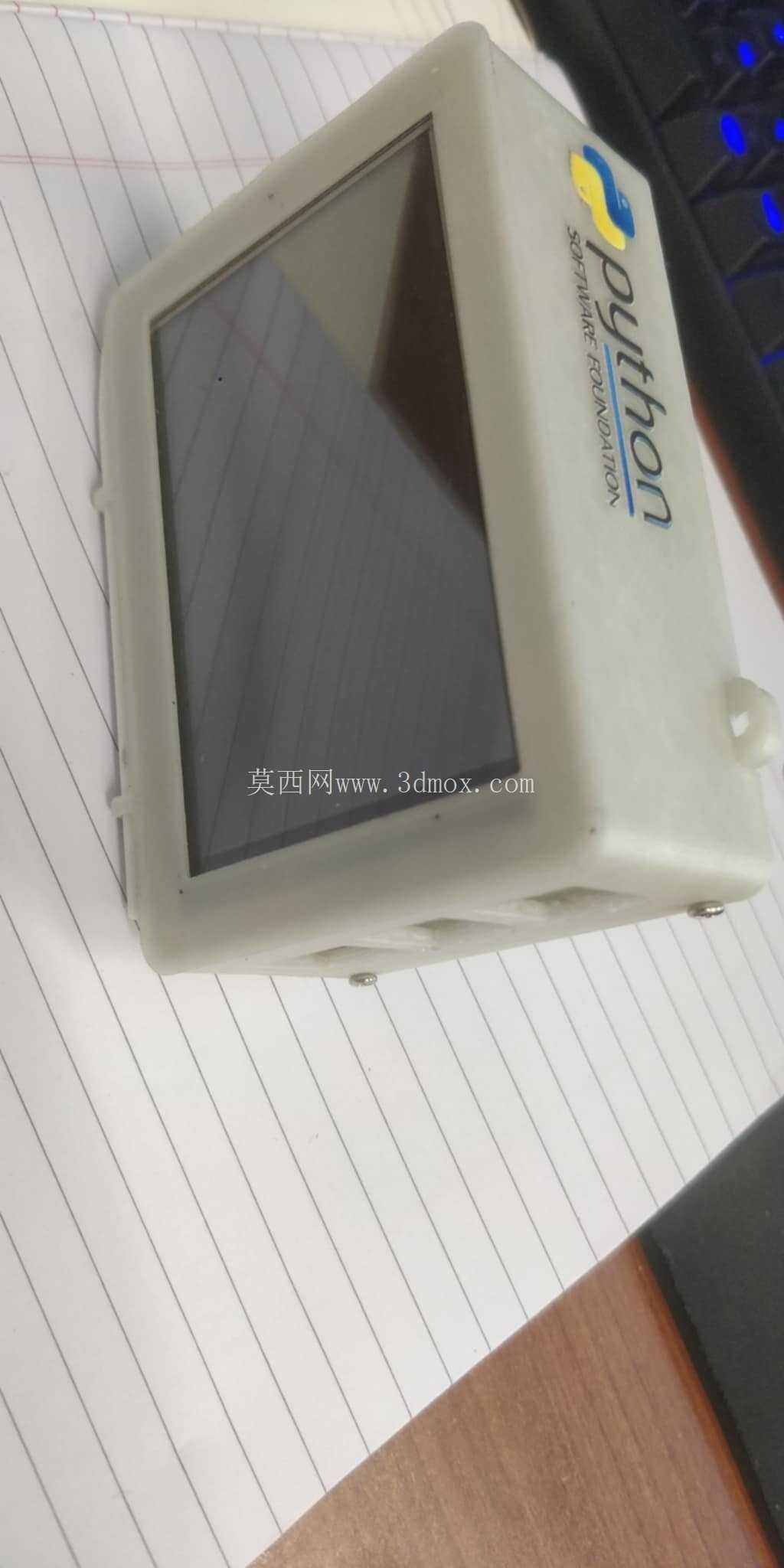

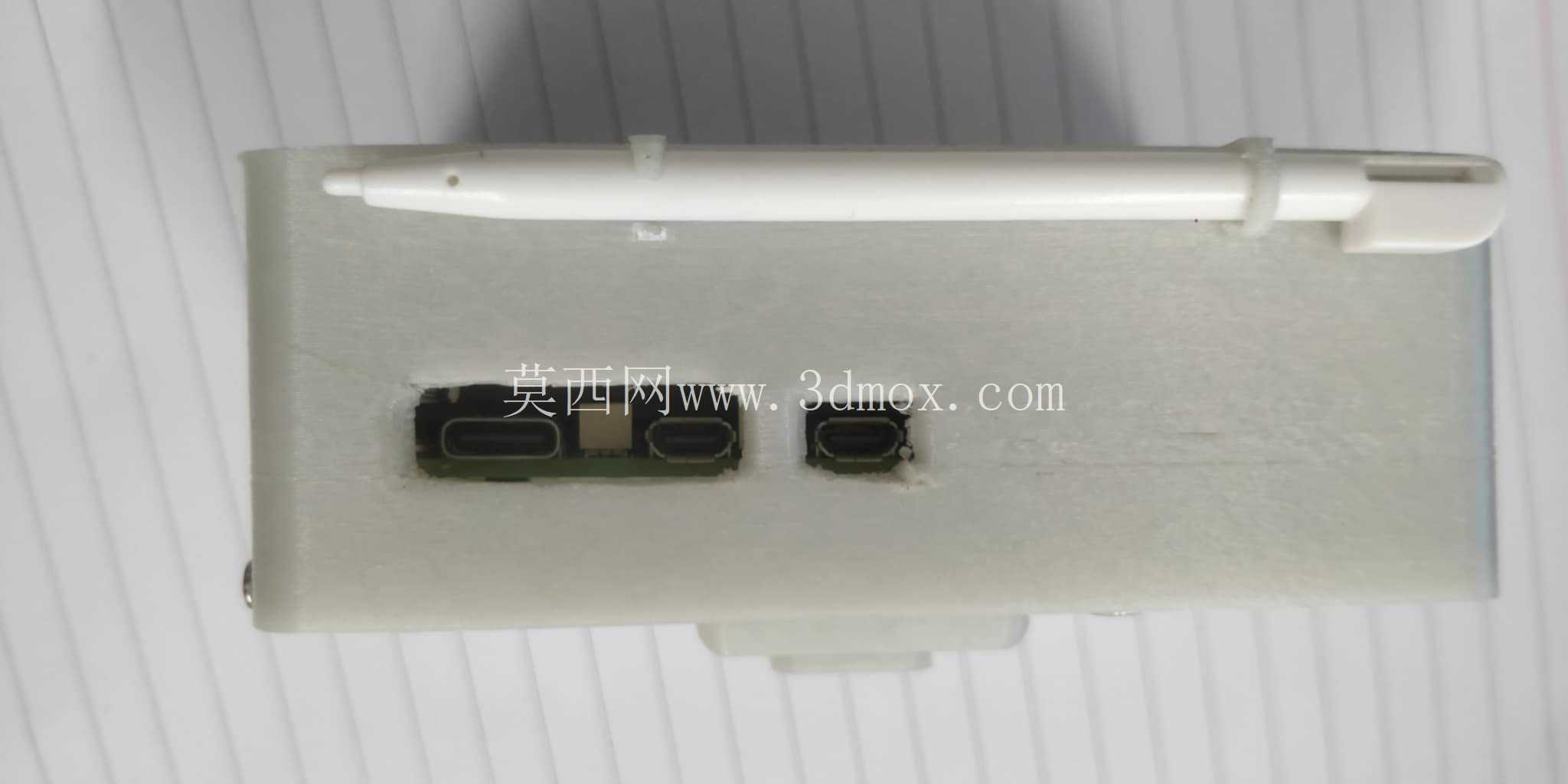

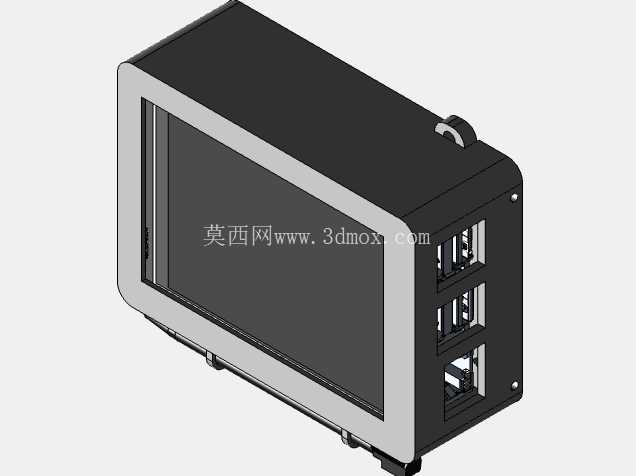

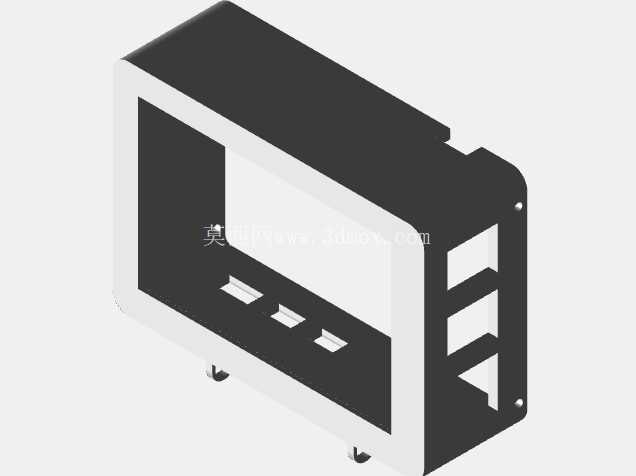

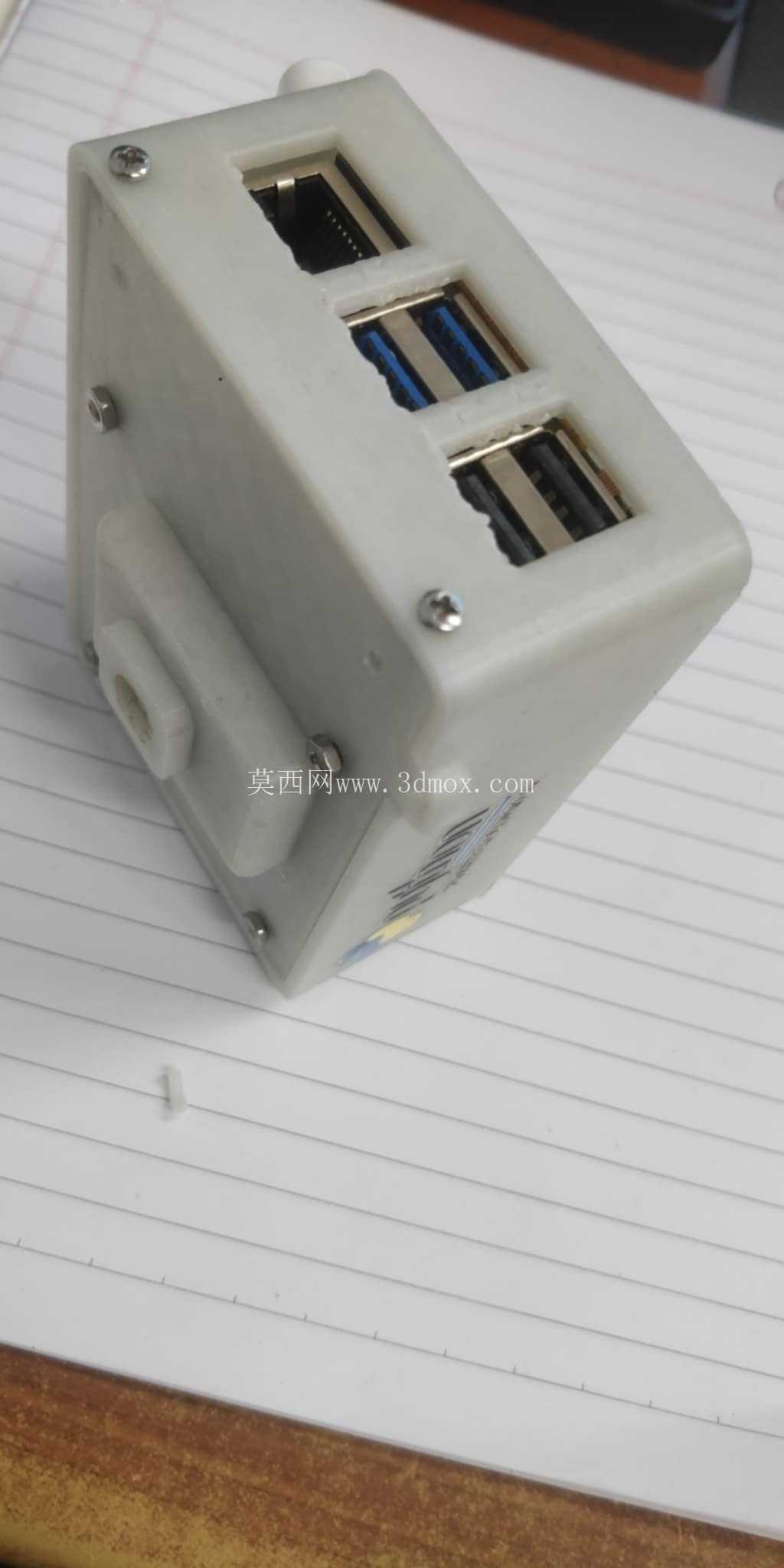

结构设计上，外壳采用分体式扣合结构，边框做了圆角过渡处理，避免尖锐边角在便携携带过程中造成剐蹭，正面预留了3.5英寸触控显示屏的安装沉台，屏幕与边框的配合间隙控制在0.2mm以内，既保证屏幕固定的稳定性，也避免挤压屏幕边缘造成触控失灵。外壳侧面精准预留了树莓派5原生的USB、HDMI、供电接口的对位开孔，开孔边缘做了倒角处理，不会磨损外接插头的线材外皮，接口位置的公差控制在0.15mm范围内，保证各类标准接头可以顺畅插拔，不会出现对位偏移插不进的问题。

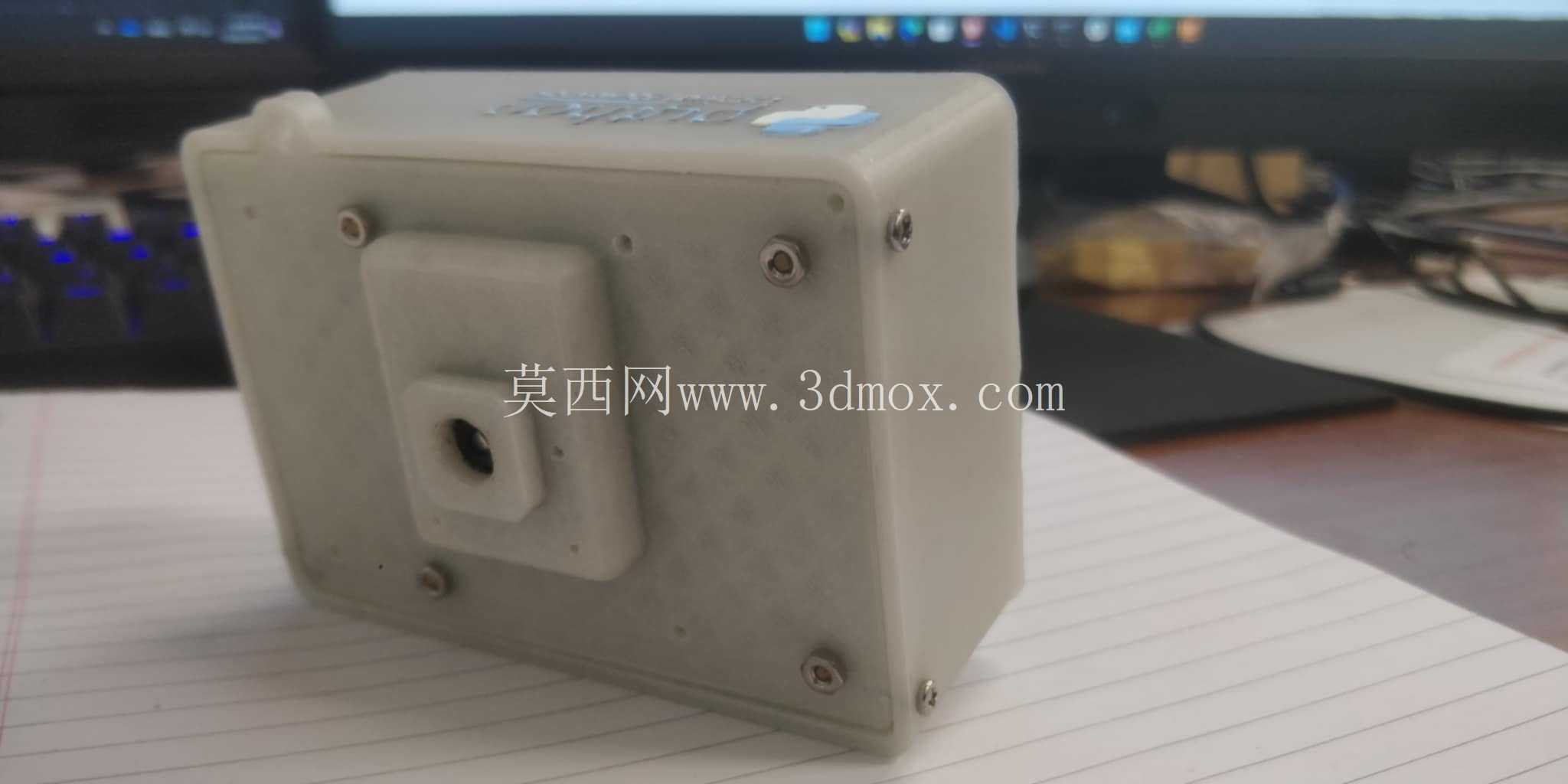

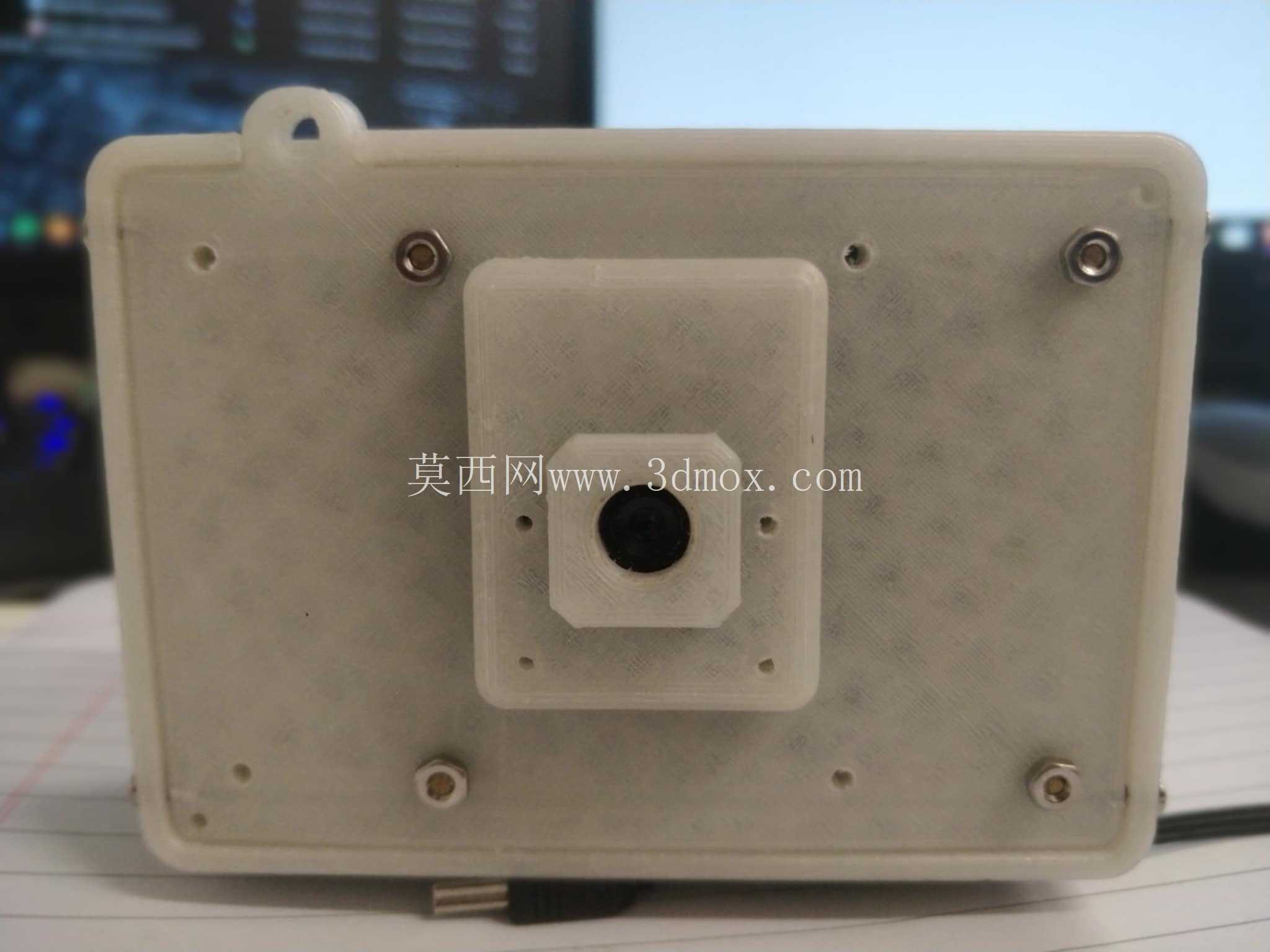

针对树莓派5高负载运行下的发热问题，外壳内部专门设计了冷却水槽与风扇的安装位，水槽贴合主控芯片与摄像头处理芯片的发热区域，通过导热垫将热量传导至水槽，再搭配小型涡轮风扇形成主动散热风道，风道走向避开了屏幕与摄像头的安装区域，避免热风直吹屏幕造成显示偏色，同时风扇的固定位做了减震胶垫的安装槽，减少风扇运行时的震动传递，避免影响摄像头成像的稳定性。摄像头模组的安装位位于外壳顶部，做了角度微调的冗余空间，可根据实际使用需求调整摄像头的俯仰角度，适配不同高度的拍摄场景。

安装边界方面，外壳内部的主控板安装柱高度经过精准测算，保证树莓派5安装后，板载的存储芯片、无线模块不会与外壳内壁发生干涉，同时预留了排线的走线路径，显示屏排线、摄像头排线都有专门的走线槽，避免排线被上下壳挤压造成接触不良。外壳的整体尺寸控制在掌心可握持的范围内，厚度方向兼顾了散热组件与电池的安装空间，背面做了弧形贴合面，长时间握持操作不易产生疲劳感，顶部还预留了挂绳孔的安装位，方便户外使用时挂在手腕上防止跌落。

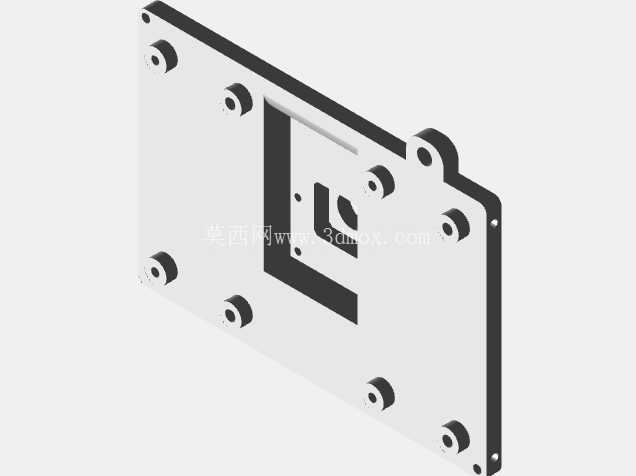

从结构可靠性角度来看，上下壳的连接采用螺丝柱加卡扣的双重固定方式，螺丝柱内嵌铜螺母，多次拆装不会出现滑牙问题，卡扣分布在外壳四周边缘，保证合壳后缝隙均匀，不会出现局部翘边的情况。外壳的材质选型适配3D打印与小批量注塑工艺，壁厚均匀控制在2mm，既保证结构强度，也不会造成不必要的重量增加，内部的加强筋分布在接口开孔、安装柱等受力位置，避免跌落时接口位置开裂。
