铝合金迷你ITX机箱支撑框架结构设计

这款铝制支撑框架主要面向小体积桌面PC装机场景，适配ITX规格主板的紧凑装机需求，解决小尺寸机箱内部硬件固定、空间排布的核心问题。日常装机作业中，很多玩家追求极致缩小主机体积，常规市售ITX机箱往往存在空间冗余、硬件兼容边界模糊的问题，这款框架直接以开放式支撑结构替代传统封闭机箱的壳体部分，在保证硬件安装强度的前提下，最大化压缩整机占用的桌面空间，同时兼顾硬件散热的气流流通需求。

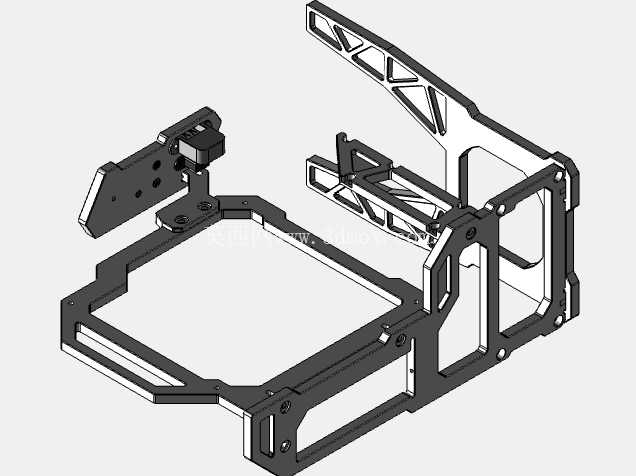

从实际功能来看，框架集成了主板固定位、显卡支撑悬臂、存储设备安装点位三类核心安装接口，所有安装孔位均对应ITX主板的标准孔距设计，主板承托区域做了下沉式台阶处理，安装后主板背面与框架平面预留2mm间隙，避免主板背面焊点直接接触金属框架造成短路风险。延伸出的显卡支撑臂采用三角镂空加强筋结构，在减轻自身重量的同时，保证长尺寸ITX显卡安装后不会出现PCB板弯曲变形的问题，支撑臂上预留的可调长圆孔，可以适配不同厚度显卡的固定需求，兼容常规风冷显卡与单槽水冷显卡的安装。

设计过程中优先考虑了铝合金材质的加工特性，整体框架采用6061铝合金板材经CNC铣削加工成型，所有弯折受力位置均做了R3圆角过渡，避免应力集中造成的框架变形。框架的外轮廓尺寸严格控制在ITX主板安装边界内，横向宽度不超过170mm，纵向深度控制在220mm以内，安装后整机的垂直高度可以根据所选用的散热器高度灵活调整，不会出现超出桌面摆放空间的问题。框架底部预留了四个防滑脚垫安装孔，安装硅胶脚垫后可以避免框架与桌面直接摩擦，同时提升整机放置的稳定性。

从安装边界来看，框架对硬件的兼容做了明确的尺寸限制：主板仅兼容170mm*170mm标准ITX版型，不支持MATX及以上尺寸主板；显卡支撑位最大兼容长度200mm、厚度40mm的双槽显卡，超出该尺寸的显卡会出现安装干涉；电源安装位仅支持SFX规格小电源，常规ATX电源无法装入；存储位最多可安装2块2.5英寸固态硬盘，没有预留3.5英寸机械硬盘的安装空间，这也是为了压缩整机体积做出的取舍。框架上所有的固定孔均采用M3规格螺纹孔，匹配电脑装机常用的M3铜柱与螺丝，不需要额外定制特殊规格的紧固件，装机时可以直接使用常规装机配件完成组装。

结构细节上，框架的主板承托边做了1.5mm的翻边处理，提升承托部位的结构强度，即使多次拆装主板也不会出现承托边变形的问题。显卡支撑臂与主框架的连接采用两颗M4螺丝锁紧，连接位置设计了定位止口，安装时不需要反复调整对齐，直接卡入止口后锁紧螺丝即可保证支撑臂的水平度，避免显卡安装后出现倾斜。框架的所有外露棱边均做了C0.5倒角处理，装机过程中不会划伤手部，也不会刮伤硬件的PCB板与线材表皮。

实际使用场景中，这款框架既可以直接作为开放式机箱放置在桌面，也可以作为定制ITX机箱的内部支撑骨架，外部加装定制的亚克力或者金属外壳即可组成完整的小体积主机。相比传统封闭机箱，这种开放式框架结构在硬件散热上有明显优势，CPU与显卡产生的热量可以直接通过空气自然流通散出，不需要额外加装过多的机箱风扇，进一步降低整机运行的噪音。对于喜欢折腾硬件的玩家来说，开放式框架也方便随时更换硬件、清理灰尘，不需要反复拆卸机箱侧板，日常维护的便捷性更高。

设计时也充分考虑了加工的工艺可行性，所有板材厚度统一采用3mm铝合金板，加工时不需要更换不同厚度的原材料，所有铣削位置的走刀路径均做了优化，减少CNC加工的走刀时间，降低加工成本。框架上的镂空结构除了减轻重量之外，也可以作为线材的走线路径，装机时可以将供电线、信号线通过镂空位置整理排布，避免线材杂乱影响内部风道，也能让整机内部的视觉效果更加整洁。
