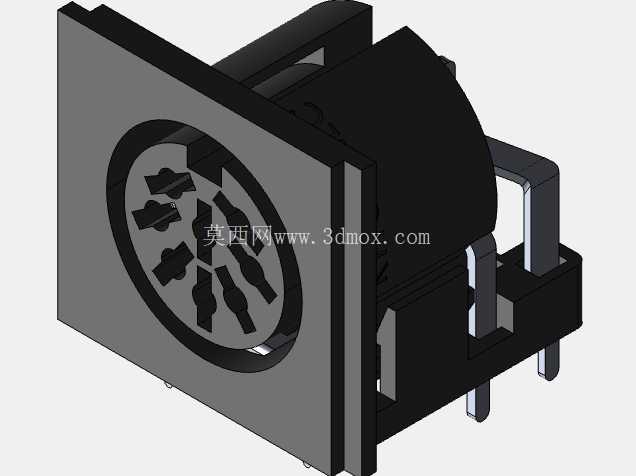

90度弯脚DIN8母座面板PCB安装连接器

　　从实际使用的角度看，这类DIN接口早年广泛应用在专业音频设备的MIDI信号传输、老式视频设备的复合信号传输场景，在当下的复古游戏硬件改装、小众专业音视频外设开发领域，依然有稳定的选型需求，很多复刻类硬件项目因为要兼容早年的外设接口标准，无法用通用的Type-C或者3.5mm音频接口替代这类多针DIN接口。从结构设计的逻辑来看，这款连接器采用90度弯脚设计，插接口朝向与PCB板面呈平行关系，刚好对应设备水平面面板的开孔位置，用户在设备外部插拔接头时，施力方向平行于面板表面，不会对PCB板的焊接点产生垂直方向的拉扯力，能有效降低长期使用后焊盘脱落的风险。在消费电子、专业音视频设备以及复古游戏主机的硬件设计场景中，板载接口的空间适配一直是结构工程师需要反复权衡的环节，尤其是需要在设备面板端做外接插拔、同时在板端完成焊接固定的接口件，既要保证插拔操作的人机合理性，也要兼顾PCB板上的布局走线空间，避免与周边电容、芯片等元器件产生干涉。这款DIN8规格的90度母插头连接器，正是针对水平面面板安装场景设计的板载连接部件，全尺寸控制在13.2mm的紧凑范围内，能够适配厚度有限的设备壳体，不会因为接口本体的进深过大挤占设备内部的其他结构空间。

　　接口的插合端采用标准DIN8的针脚排布，母端的接触件做了导向倒角，公头插入时不需要刻意对准针脚位置，顺着接口外圈的定位槽推入即可完成插合，外圈的金属屏蔽结构能够在插合后与公头的金属外壳形成连续的屏蔽层，减少音频、视频信号传输过程中的外界电磁干扰，避免出现信号杂音或者画面噪点的问题。安装结构上，连接器自带两个定位插脚，在PCB板上对应位置预留定位孔后，过波峰焊之前可以先将连接器卡在PCB上，不需要额外的治具固定就能保证焊接位置的精度，焊接完成后定位插脚也能分担部分插拔时的受力，避免信号针脚单独承受侧向力出现变形。

　　接口的面板安装侧做了限位台阶，装配时台阶面贴住设备面板的内侧，刚好能让接口的插接端伸出面板合适的长度，既不会因为伸出过短导致公头插合不到位，也不会因为伸出过长影响设备外观的平整度。从尺寸边界来看，13.2mm的全尺寸覆盖了从面板贴合面到PCB焊接面的全部进深，结构工程师在做设备内部堆叠设计时，只需要在PCB对应位置预留出这个尺寸范围的禁布区，就可以避免周边元器件与连接器本体产生干涉，不需要额外做结构避让的特殊处理。接触针脚的长度刚好适配常规厚度的PCB板，弯脚部分的焊盘尺寸符合通用波峰焊的工艺要求，不需要为了这个接口单独调整钢网的开孔参数，能够直接纳入常规的SMT+波峰焊生产流程，降低生产环节的工艺调整成本。

　　在实际选型过程中，这类弯脚DIN接口相比直插式的同规格接口，能够大幅降低设备的整体厚度，如果采用直插式DIN8母座，接口的进深方向会垂直于PCB板面，设备需要预留至少20mm以上的内部空间来容纳接口本体，而采用这款90度弯脚的结构，进深方向的空间被转移到平行于PCB的方向，对于薄型壳体的设备来说，能够有效压缩整机的厚度尺寸，同时平行于面板的插拔方向也更符合用户在桌面设备上的操作习惯，插拔时不需要抬手找垂直于设备顶面的施力角度，操作手感更顺畅。另外，连接器的塑料本体采用耐高温的工程塑料材质，能够承受波峰焊过程中的高温冲击，不会出现焊接过程中本体变形、针脚移位的问题，金属部件都做了防锈镀层处理，在长期使用过程中不会因为氧化导致接触电阻升高，保证信号传输的稳定性。
