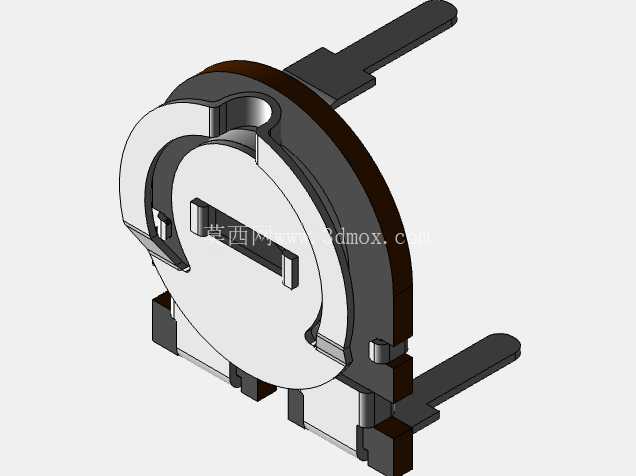

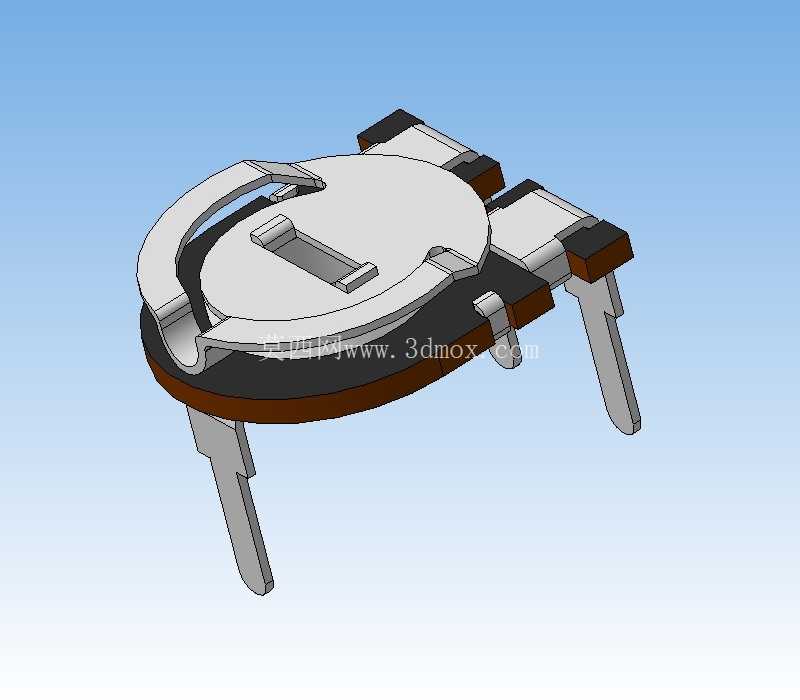

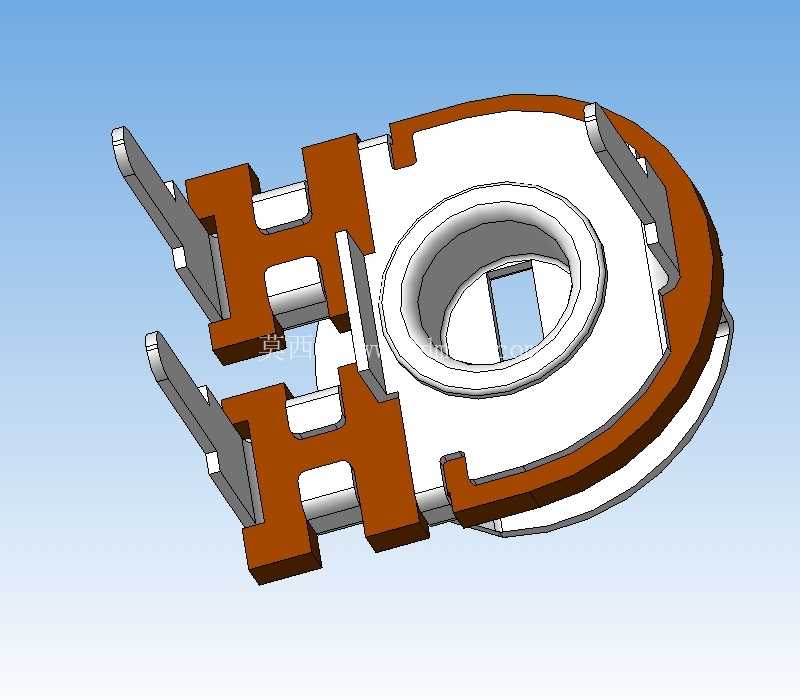

苏联单圈微调电位器结构三维建模

　　在工业控制板卡、老式通讯设备、精密测试仪器的电路调校环节，这类单圈微调电位器是十分常见的被动调节元件，主要承担电路参数校准、信号幅值微调、工作点偏移补偿的功能，和多圈电位器相比，它的调节行程更短，适合需要快速整定、调节范围不大的电路场景，早年苏制电子设备中这类元件应用占比很高，结构设计上带有明显的工业化耐用取向。从结构设计逻辑来看，这个电位器采用卧式插装的安装形式，三个引出引脚采用弯折成型的金属冲片结构，引脚间距符合老式苏制电路板的孔位排布标准，安装时直接穿过PCB对应安装孔进行波峰焊即可，引脚的弯折角度做了限位设计，插装时可以直接贴靠PCB表面定位，不需要额外调整安装高度，能有效提升批量焊接的装配效率。

　　主体基座采用绝缘耐温的胶木材质压制成型，基座上预留了碳膜电阻体的安装槽位，顶部的金属调节弹片采用弹性不锈钢冲压而成，弹片上的接触爪始终和碳膜层保持稳定接触，转动顶部的调节槽时，弹片会沿着圆形基座做单圈圆周运动，改变接触点在碳膜上的位置，从而实现输出电阻值的连续变化。顶部的金属压圈采用卷边工艺和基座扣合，把内部的碳膜片、接触弹片完全封装在内部，既可以阻挡生产车间的焊锡飞溅、灰尘进入内部接触区域，也能给弹片提供恒定的下压预紧力，避免设备在受振动的工况下出现接触不良、阻值跳变的问题。

　　从安装边界尺寸来看，整体主体为圆形结构，直径适配常规单圈电位器的安装开孔尺寸，引脚伸出基座底部的长度符合通用PCB板的插装焊接要求，顶部的调节槽为一字型结构，适配常规的一字螺丝刀进行调校，调节时的旋转角度和阻值变化呈线性对应关系，调校时可以根据转动角度快速判断当前阻值的大致区间，不需要反复测量确认。这类电位器的阻值调节范围覆盖常用的电路调校区间，接触电阻的稳定性经过长期工业场景验证，在高低温环境下的阻值漂移控制在工业设备允许的范围内，适合在工业控制装置、老式无线电设备、实验室测试仪器的电路中做参数校准使用。

　　建模过程中对各个零件的配合公差做了还原，比如金属压圈和基座的扣合余量、引脚和基座的嵌装过盈量、弹片和碳膜层的接触间隙都按照实际零件的装配关系做了设定，弹片的弹性形变角度也参考实物的调节手感做了对应设置，转动调节结构时可以直观看到接触点的位置变化，能直接用于电路装配的干涉检查、维修替换时的尺寸核对，也可以作为老式电子设备复原建模的元件库素材使用。在实际设备维护场景中，这类苏制电位器的替换往往需要核对安装尺寸和引脚定义，这个三维模型完整还原了实物的外形轮廓和安装点位，维修人员可以直接比对模型尺寸确认替换件的适配性，不需要反复拆卸实物测量，能有效提升老旧设备的维修效率。结构设计上没有多余的冗余部件，所有冲压件都采用一体成型工艺，生产时的零件加工工序少，装配时只需要依次叠放碳膜片、接触弹片，最后扣合金属压圈就可以完成组装，生产装配的效率很高，符合早年工业电子元件大批量生产的设计思路。
