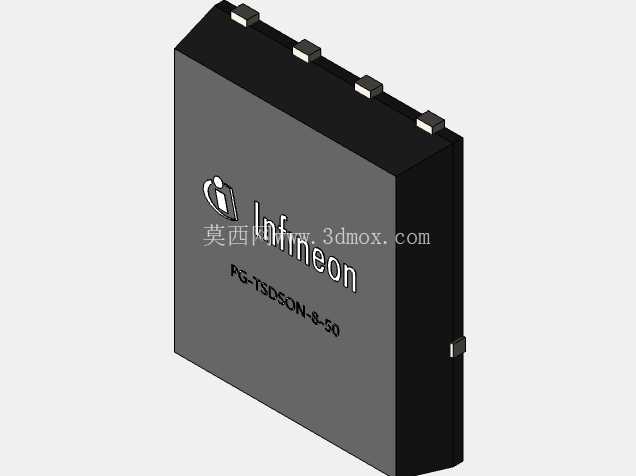

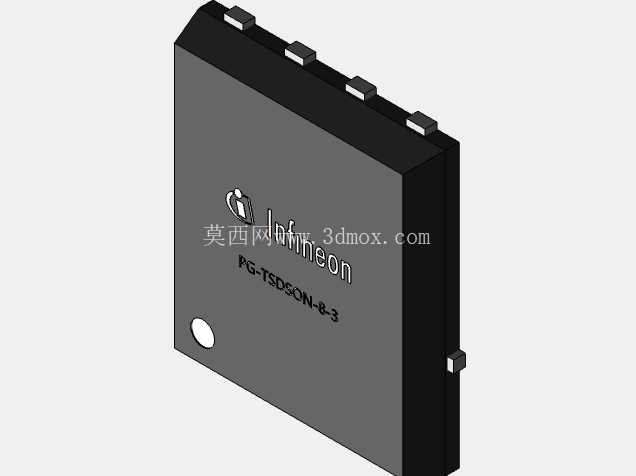

英飞凌PG-TSDSON系列Mosfet封装结构

在高密度电源设计场景里，功率器件的封装选型直接决定了整板的功率密度上限与长期运行可靠性，PG-TSDSON系列的Mosfet封装是当前低压大电流功率变换场景里应用极广的一类表贴封装形式。做板级结构设计的时候，首先要卡准的就是封装的安装边界，这类封装采用底部外露散热焊盘加侧面引脚的排布方式，本体厚度控制在极低的水平，适配消费类电子适配器、服务器主板VRM供电模块、工业驱动板卡等对安装高度有严格限制的装配场景。

从实际功能特性来看，这类封装的外露散热焊盘直接连通芯片的漏极，焊接到PCB的散热铜箔上时，可以直接将芯片工作产生的热量通过焊盘传导到板卡的铜层散出，相比传统的引线键合封装，热阻能降低四成以上，大电流工况下的结温控制表现更稳定。设计三维模型的时候，首先要还原引脚的共面度参数，表贴器件的引脚共面度直接影响SMT回流焊的良率，模型里每个侧面引脚的突出长度、厚度、引脚间距都严格按照实际封装的公差带做了还原，引脚端部的倒角细节也做了呈现，避免结构干涉检查的时候出现误判。

很多结构工程师在做器件装配干涉检查的时候，容易忽略封装本体侧面的定位凸点细节，这个凸点是封装注塑过程中形成的定位结构，在做板卡周边器件布局的时候，需要给这个凸点预留足够的避让空间，否则贴装的时候容易出现器件顶偏、焊接虚接的问题。模型里还原了封装本体表面的丝印区域位置，在做整机装配的可视化校验时，可以直观核对器件的安装方向，避免生产过程中出现器件反向贴装的低级错误。

从安装适配的角度来说，这类封装的焊盘设计需要匹配引脚的宽度与外露散热焊盘的尺寸，模型里的本体尺寸与引脚位置可以直接导出作为PCB封装设计的尺寸参考，不需要反复核对规格书里的二维尺寸标注，减少尺寸转换过程中出现的人为误差。在做热仿真分析的时候，这个三维模型也可以直接导入仿真软件，赋予对应的材料参数后，就能模拟不同焊接条件下的器件散热路径，提前评估不同铜箔面积下的器件结温表现，优化板卡的散热设计。

实际选型应用中，同系列不同后缀的封装在引脚数量、本体长宽尺寸上有细微差异，这个模型整合了同系列多个规格的封装结构特征，每个尺寸边界都做了明确的区分，工程师在做器件库搭建的时候，可以直接基于这个模型派生不同规格的封装模型，统一整个设计团队的器件模型标准，避免不同工程师建模尺寸不统一导致的装配干涉问题。在做自动化产线的吸嘴选型、贴装程序编写的时候，这个模型的本体顶面平整度、拾取区域的尺寸也可以作为参考依据，提前评估吸嘴的吸附位置是否合理，规避贴装过程中出现的器件吸偏、抛料率过高的问题。

很多刚接触功率板设计的工程师容易忽略封装本体的高度公差，在做上下板对插的高密度产品结构时，如果没预留足够的高度间隙，组装的时候就会出现器件被顶板压裂的问题，这个模型里的本体高度按照封装的最大公差尺寸做了设定，干涉检查的时候可以直接覆盖最恶劣的装配公差场景，不需要额外给模型加尺寸余量。封装引脚的成型角度也严格还原了实际器件的引脚形态，在做焊膏厚度、钢网开口设计的时候，可以结合引脚的形态评估焊膏的印刷量，减少回流焊过程中出现的桥连、虚焊问题。
