履带式折叠臂微型起重机三维设计

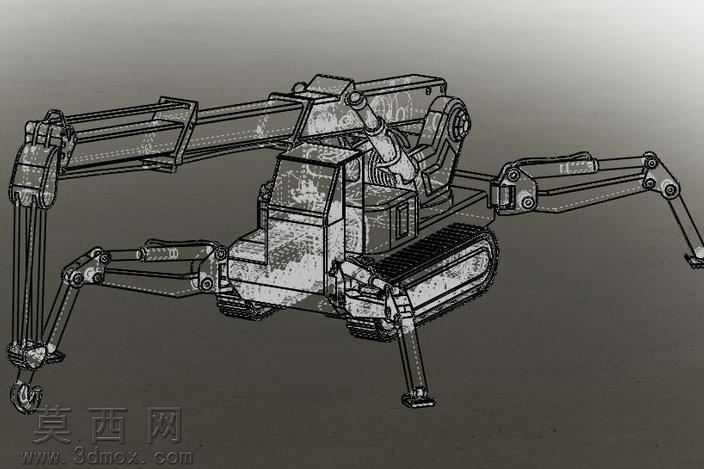

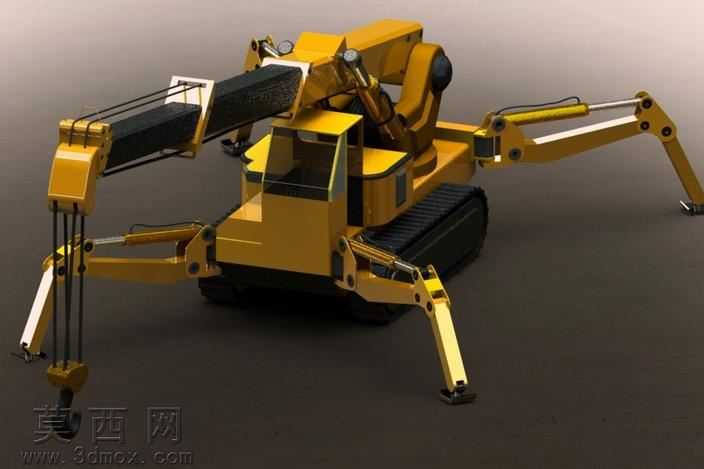

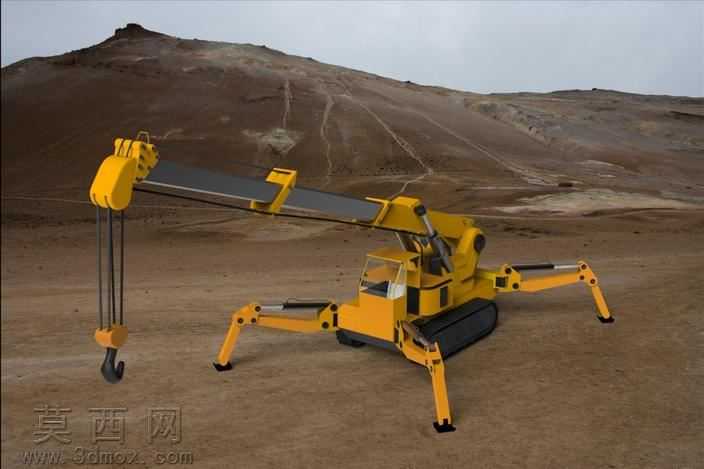

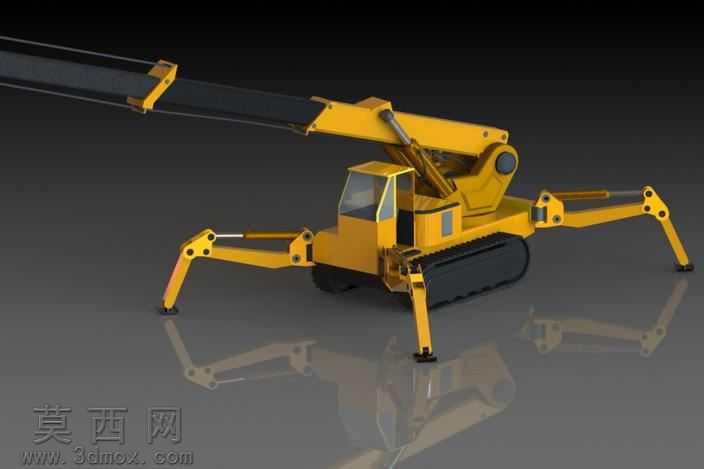

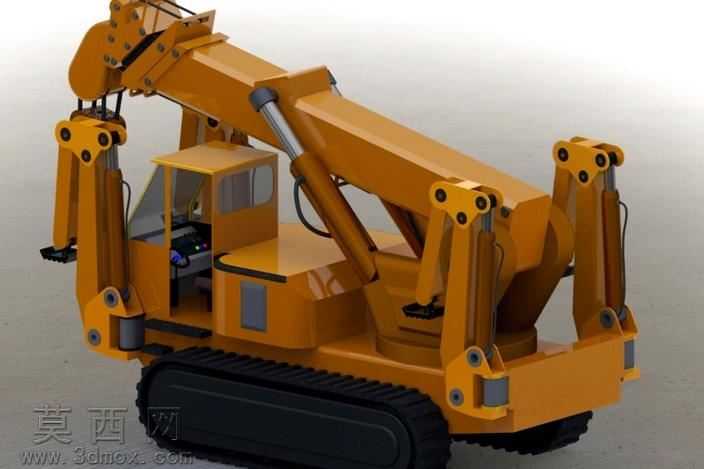

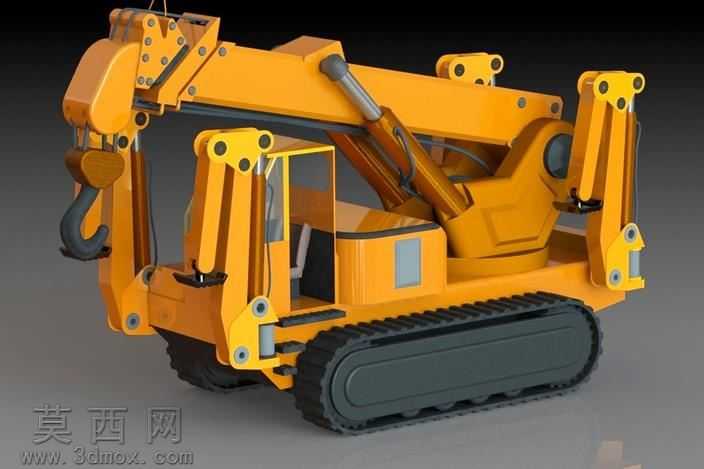

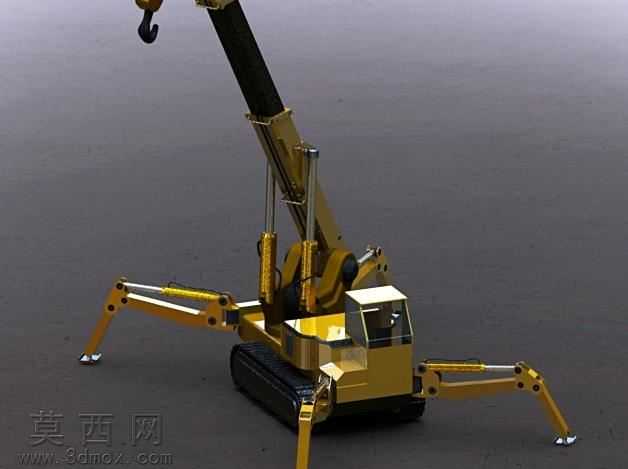

本作品为履带式折叠臂微型起重机的三维设计成果，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先从底盘行走系统入手，精准还原履带式行走机构的细节：包含一体式履带板、驱动轮、导向轮、支重轮的完整轮系结构，底盘机架采用焊接式箱型结构设计，预留上部回转机构的安装定位基准，保证行走部分与上部作业部分的装配精度。上部作业单元的核心为多节折叠式起重臂，建模过程中严格按照折叠臂起重机的运动逻辑设置装配约束，每节臂架之间的铰接点位置、液压油缸的安装支座都按照真实微型起重机的结构比例进行还原，臂架截面采用渐变式箱型结构，既保证起重作业的结构强度，也兼顾微型设备的轻量化设计需求。臂架末端的吊钩组件包含滑轮组、吊钩本体、防脱挡板等细节结构，回转支承部分连接底盘与上部转台，可实现360度全回转作业的运动模拟。驾驶舱部分采用简化式封闭设计，预留操作机构的安装空间，舱体外部的细节如观察窗、扶手、标识区域都做了精细化建模处理。渲染阶段通过Photoview360完成材质与场景的调试，整机主体结构采用工程起重设备经典的亮黄色漆面材质，调整材质的反光度与粗糙度参数，还原工业漆面的哑光金属质感；履带部分采用橡胶与金属结合的材质设置，履带板的金属接触面做磨损质感的微调，橡胶履带部分调整为深黑色哑光橡胶材质，还原真实履带的视觉效果；液压油缸的活塞杆部分采用抛光金属材质，缸筒部分与机身同色，油缸铰接点的销轴部分做金属镀锌质感处理。场景搭建采用深色渐变背景，搭配柔和的三点布光方案，主光源从侧上方打亮机身主体，突出臂架的折叠结构与履带底盘的轮廓，辅助光源补充暗部细节，避免结构连接处出现死黑区域，轮廓光勾勒整机的边缘线条，让模型在深色背景下具备清晰的层次感。设计过程中充分考虑微型履带起重机的适用场景，整体结构紧凑，折叠臂收拢后整机尺寸小巧，可适配狭窄空间内的起重吊装作业，各运动部件的干涉检查在建模阶段同步完成，保证臂架折叠、伸展、回转、吊钩升降等动作都可实现无干涉运动模拟，所有零部件的建模都遵循机械设计的装配逻辑，可直接用于结构展示、运动仿真演示以及后续的工程参考。
