电解铝车间专用进程起重机三维设计

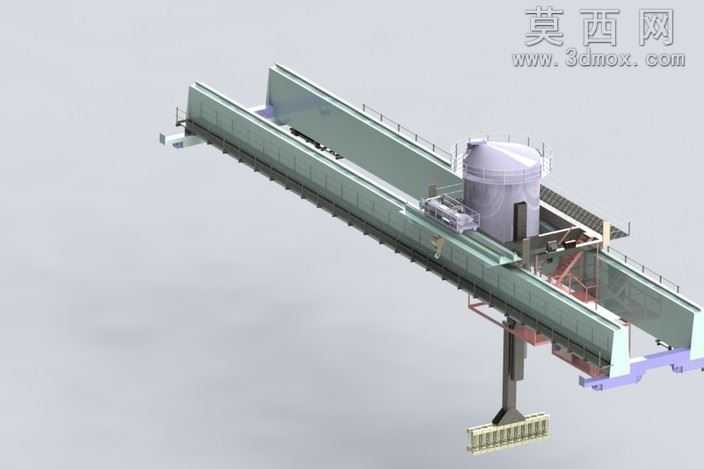

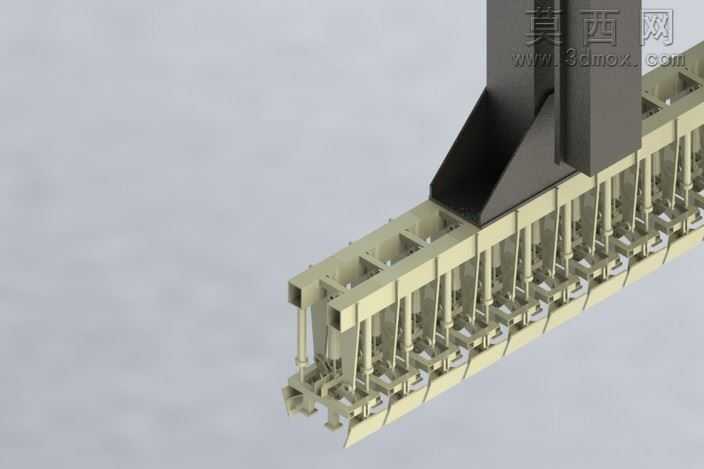

本模型为电解铝生产场景专用的进程起重机三维设计成果，采用SolidWorks完成全参数化建模，整体还原了冶金工况下专用起重设备的完整结构与功能布局。建模过程中首先依据冶金起重设备的设计规范确定整体尺寸参数，以双主梁桥式结构为基础搭建主体承载框架，主梁采用箱型梁结构建模，通过拉伸、抽壳特征还原梁体的内部加强筋布局与外部走台、护栏结构，走台表面的防滑纹理、护栏的竖杆横杆连接细节均通过阵列、扫描特征完成精细化还原，保证结构比例符合实际设备的设计标准。针对设备核心功能部件，建模时重点还原了阳极作业的专属工作机构：上部回转支承结构采用旋转特征配合齿形阵列完成齿圈建模，上方的密闭操作室采用曲面建模完成圆弧顶造型，搭配透明玻璃材质模拟观察窗效果，操作室旁的爬梯、检修平台通过钣金特征完成折弯、冲孔细节的还原，还原真实设备的检修通道布局。下部起升机构针对阳极搬运的特殊需求，设计了多吊点专用吊具，吊具的夹齿、连接架、导向结构均通过独立零件建模后完成装配，添加同轴、重合配合关系还原吊具的摆动、夹持动作逻辑，可直观展示设备拾取阳极、保持插槽的作业状态。材质渲染阶段，主梁结构采用哑光工业灰漆材质，调整粗糙度参数模拟户外工业设备的漆面质感；操作室采用银灰色金属材质搭配半透明玻璃材质，还原金属外壳的反光效果与玻璃的通透感；爬梯、检修平台采用安全红漆材质，与主体结构形成视觉区分；吊具部分采用耐磨合金钢材质，添加轻微磨损纹理模拟长期作业的使用痕迹；场景背景采用浅灰色纯色背景，搭配柔和的环境光与定向光源，突出设备的结构层次与细节特征，渲染角度选择斜向俯视视角，可同时展示主梁走台布局、上部回转机构、下部吊具结构的完整形态。设计思路围绕电解铝工艺的特定作业需求展开，区别于通用桥式起重机，该设备在常规起升功能基础上增加了回转机构与专用阳极吊具，可精准完成阳极拾取、插槽定位、烧阳极金沙的连贯作业流程，建模过程中对各运动部件添加了限位配合，可模拟设备沿主梁横向行走、吊具升降、上部结构回转的动作逻辑，完整还原设备的作业范围与功能特性，所有零件均按实际装配关系完成层级划分，结构树清晰可编辑，可用于冶金起重设备的结构展示、作业原理演示或方案设计参考。
