工业机器人多色按钮IO操作控制盒

这款多按钮操作控制盒，主要面向工业机器人工作站的现场人机交互场景设计，在机器人上下料、码垛搬运、焊接打磨等常规工位中，这类操作盒是操作人员与机器人控制系统交互的核心终端之一，承担着工位启动、暂停、复位、模式切换、急停前置触发等高频操作指令的输入功能，区别于大型主控柜上的固定操作面板，这类分布式操作盒可以根据工位布局灵活安装在工位防护栏外侧、工装台侧方等操作人员触达最便捷的位置，减少操作人员的无效移动路径，提升工位调试与日常生产的操作效率。

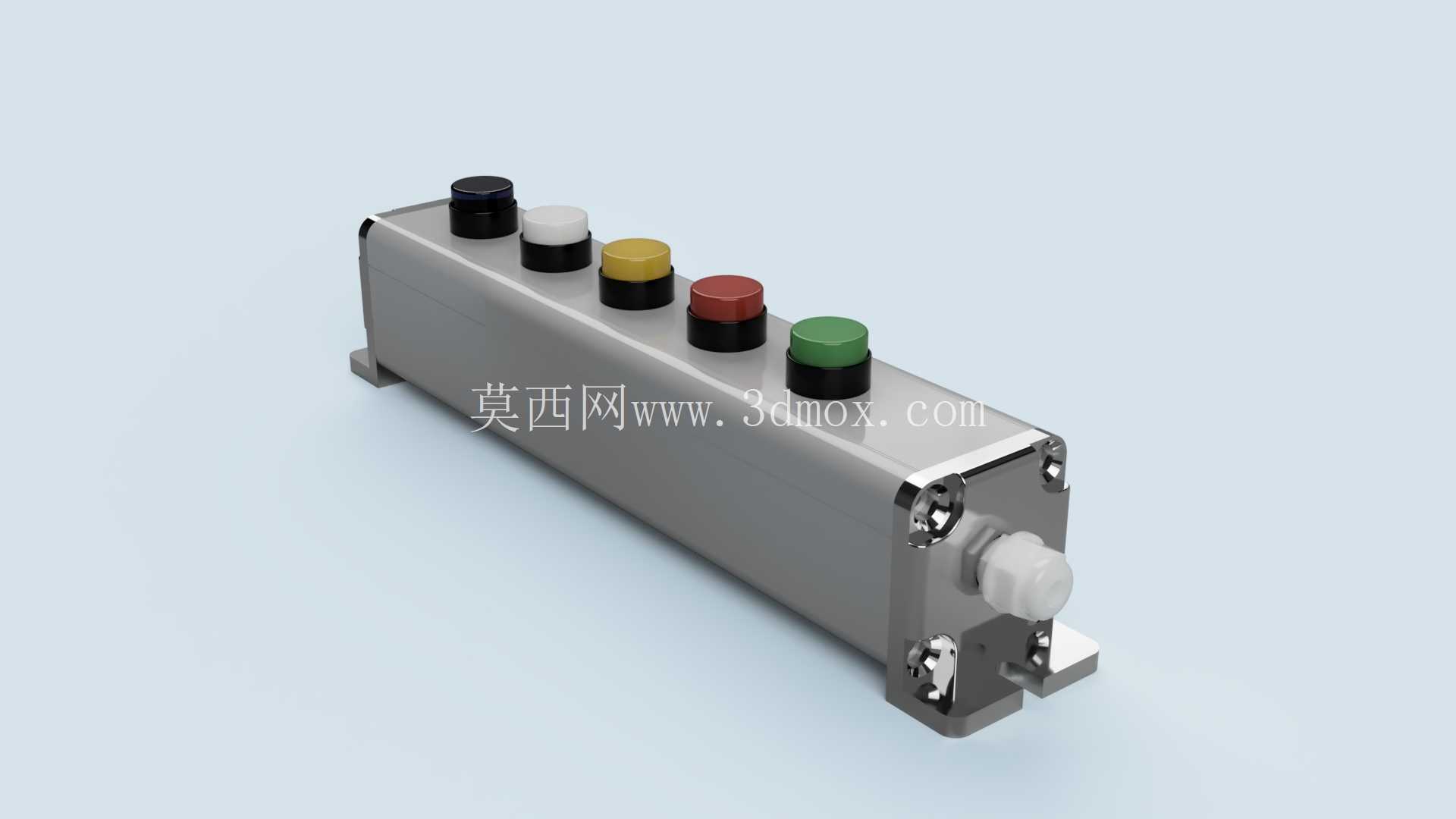

从结构设计来看，整体采用长条形铝合金挤压型材作为主体壳体，型材截面经过专门的安装适配设计，壳体两侧搭配金属端盖进行密封，端盖上预留了线缆穿接的防水接头安装位，能够适配工业现场常见的多芯控制线缆走线需求，壳体底部带有一体化的安装支脚，支脚上开设有标准的沉头安装孔，可以直接通过螺栓固定在铝型材机架、钢制安装支架或者工位操作台上，不需要额外设计定制转接安装板，能够适配绝大多数工业现场的安装条件。盒体上排布的五枚操作按钮采用差异化的颜色设计，从左至右依次为黑、白、黄、红、绿，完全符合工业控制领域的按钮颜色标识规范，不同颜色对应不同的操作功能逻辑，比如常规场景下绿色对应启动、红色对应停止或急停预备、黄色对应复位、黑白两色对应自定义功能或者模式切换，操作人员不需要额外识别按钮标识，仅凭颜色就能快速完成对应操作，降低误操作的概率。

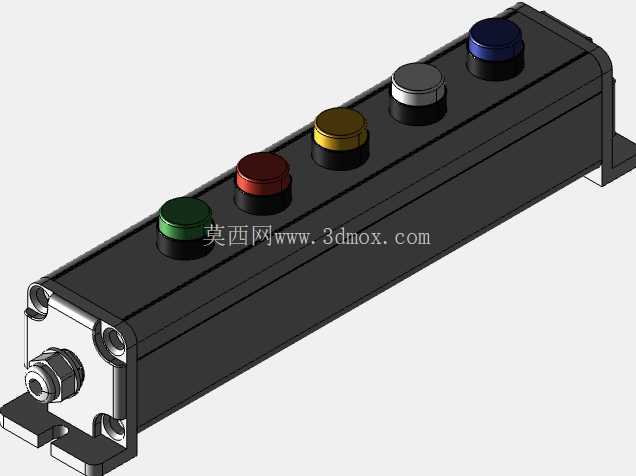

在设计建模过程中，完全按照实物逆向工程的比例进行还原，每一个按钮的按压行程间隙、端盖与型材主体的配合公差、安装支脚的孔位间距都严格参照实物尺寸进行绘制，按钮顶部的防滑纹理、端盖上的固定螺丝沉孔、线缆接头的六角结构都做了精细化的建模还原，能够直接用于机器人工作站的三维布局仿真、操作工位的人机工程校验，也可以作为电气设计环节操作盒选型的三维参考模型，帮助设计人员提前确认操作盒的安装位置是否会与工位周边的工装、防护结构产生干涉，验证操作人员站立操作时的手臂可达性与操作舒适度。

从安装边界来看，这款操作盒的整体长度适配5个22mm标准工业按钮的安装间距，壳体宽度控制在较窄的范围内，不会占用过多的安装空间，安装支脚的突出高度经过优化，固定后盒体与安装面之间留有足够的线缆弯折空间，不需要额外预留走线槽的位置，端盖上的线缆接头采用侧出设计，线缆从盒体端部引出后可以直接沿安装支架走线，不会干扰正面的按钮操作。在实际生产场景中，这类操作盒的防护等级可以达到IP65，能够适应车间内的粉尘、少量切削液飞溅的工况，按钮的机械寿命能够满足高频次的操作需求，即使在三班倒的连续生产工位上也能保持稳定的性能。建模过程中还充分考虑了后续结构修改的便利性，壳体、按钮、端盖、安装支脚都做了独立的零件拆分，设计人员可以根据实际项目的需求调整按钮的数量、更换按钮的类型，或者修改壳体的长度来适配不同的工位功能需求，不需要从零开始重新建模，能够大幅缩短相关项目的三维设计周期。
