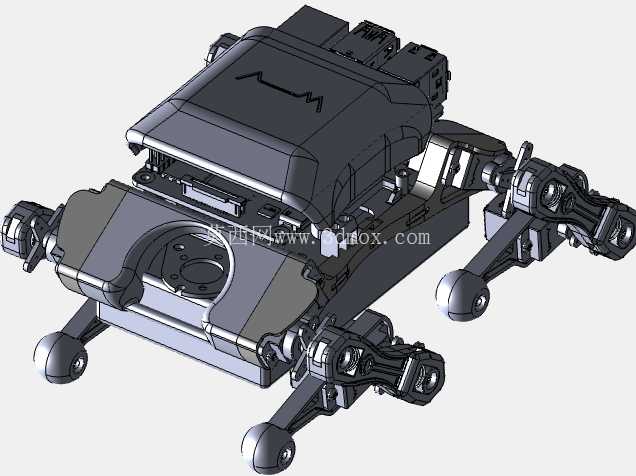

这款四足仿生机器人的结构设计,核心围绕非结构化地形的通行需求展开,区别于轮式、履带式移动设备,足式结构的落脚点离散特性,使其能在楼梯、碎石路面、工业巡检的管廊架台间隙等场景完成移动作业,适配电力巡检、灾后搜救、厂区设备运维等多场景的移动需求,无需依赖预设的平整通行路面,可自主选择落脚点完成越障动作。从结构布局来看,整机采用躯干集成核心舱体、四条腿对称分布的构型,躯干部分做了分层式腔体设计,上层预留了传感器、控制板卡的安装位,中层可容纳电池模组与驱动控制单元,下层预留了任务载荷的扩展接口,可根据实际作业需求加装机械爪、检测探头、通讯中继模块等不同功能组件,腔体边缘做了密封止口设计,可满足户外作业的基础防护需求,避免扬尘、溅水对内部元器件造成损伤。
腿部结构采用串联式多关节构型,每条腿设置三个转动自由度,分别对应髋部侧摆、髋部前后摆、膝关节屈伸,关节处采用交叉滚子轴承作为回转支撑,可同时承受径向、轴向载荷与倾覆力矩,满足足端触地时的冲击载荷承载需求,腿部连杆做了拓扑优化处理,在保证结构刚度的前提下去除非承载区域的冗余材料,降低腿部运动惯量,提升动态响应速度,足端采用半球形橡胶接触垫,既可以增大与地面的摩擦系数,又能缓冲触地瞬间的冲击载荷,同时半球形构型可保证在不同触地角度下都有稳定的接触面积,避免侧滑。设计过程中优先考虑了运动空间的边界约束,髋部侧摆关节的转动范围设置为正负25度,可满足整机横向调平、斜坡行走时的重心调整需求,髋部前后摆关节转动范围设置为正负60度,可实现常规行走的步幅调整,同时满足大跨度越障时的腿部伸展需求,膝关节屈伸范围设置为0到120度,配合髋部关节可实现最大200毫米的越障高度,足端最大抬升高度可达到150毫米,可轻松跨过常规的厂区管线、台阶等障碍。
整机的重心布置在躯干几何中心偏下的位置,将电池等大重量部件布置在腔体下层,降低整机重心高度,提升行走过程中的稳定性,避免急停、转向时出现侧翻,四条腿的安装基准面做了统一的公差设计,保证各腿部关节的运动轴线平行度控制在0.1毫米以内,减少运动过程中的内应力损耗,同时降低控制算法的补偿难度。关节驱动单元采用一体化伺服模组的安装接口设计,驱动模组与连杆之间采用法兰式连接,无需额外的传动转接件,减少传动间隙,提升关节的定位精度,走线全部采用内部穿腔设计,所有线缆从躯干腔体内部通过关节处的过线孔连接到各驱动单元,避免外部走线在运动过程中出现剐蹭、拉扯损伤,同时提升整机外观的整洁度。在安装边界方面,整机站立状态下的长宽尺寸控制在400毫米乘300毫米以内,收缩状态下的高度可降低至120毫米,可进入高度较低的设备底部、管廊夹层等狭窄空间完成检测作业,整机自重控制在8千克以内,单腿最大承载能力可达到5千克,满足搭载常规检测设备的载荷需求,足端触地的比压控制在合理范围内,可在草地、松软土路、硬质瓷砖等不同材质的地面稳定行走,不会出现下陷、打滑的问题。
结构设计阶段还做了运动干涉校验,在各关节的极限运动位置都设置了机械硬限位,避免关节超程运动导致的结构损坏,同时预留了限位开关的安装位,可配合电控系统实现软件层面的限位保护,各连杆之间的运动间隙预留了3毫米的安全距离,即使在加工存在一定公差的情况下,也不会出现运动过程中的结构剐蹭。躯干顶部的平面预留了标准化的载荷安装孔位,孔位间距采用通用的工业安装标准,可快速适配不同厂家的任务载荷,无需额外做转接板设计,腿部的快拆结构设计可实现单腿的快速拆卸更换,在户外作业出现腿部结构损坏时,无需拆解整机即可完成维修更换,提升设备的维护便捷性。
