ArduinoNANOV3.0迷你开发控制板

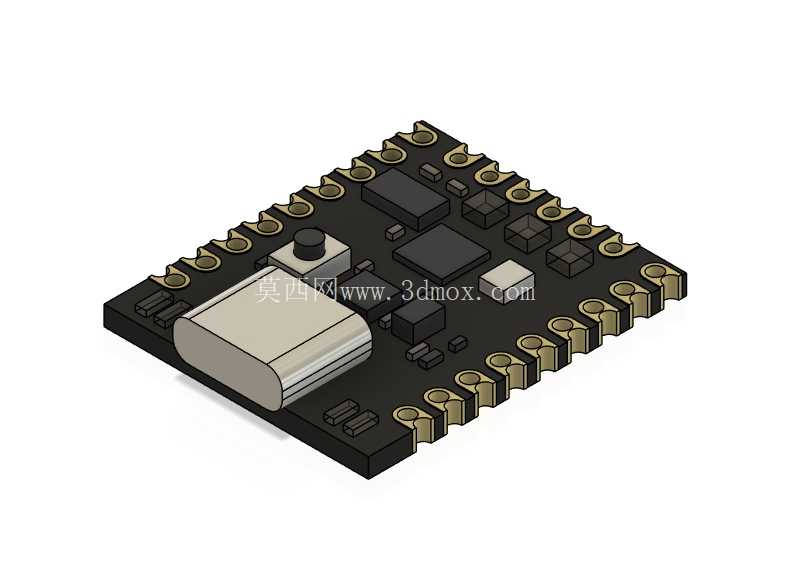

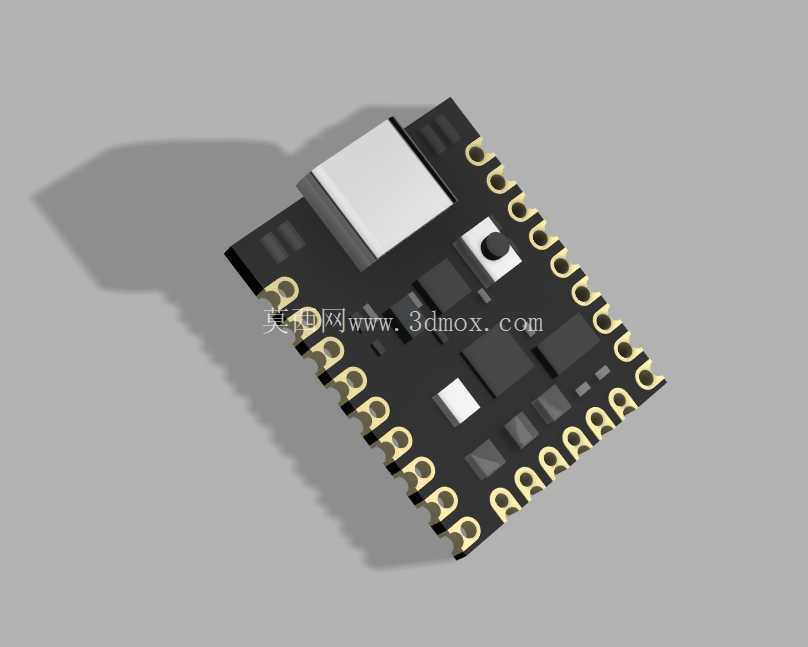

　　在嵌入式开发、小型智能设备原型搭建场景中，这类迷你控制板的应用覆盖了从创客DIY项目到小型工业传感节点、便携检测设备的多个领域，很多需要低功耗、小体积控制核心的场景，都会优先选用这类紧凑设计的主控板来完成信号采集、逻辑运算与外设驱动的核心功能。不同于常规尺寸的开发板，这款迷你版本的控制板在设计时优先压缩了板面占用空间，将核心主控芯片、电源管理模块、USB通信接口、复位按键以及所有IO引出引脚都整合在极小的矩形板面上，板边采用半孔工艺引出所有功能引脚，既可以通过排针焊接直插在面包板上完成快速原型验证，也可以直接贴片焊接在定制载板上，作为最终产品的核心控制单元使用，适配不同阶段的开发与量产需求。

　　从功能特性来看，这款控制板保留了Arduino NANO系列的全部核心IO资源，包括数字输入输出端口、模拟输入通道、硬件串口、I2C与SPI通信接口，能够直接对接常见的温湿度传感器、光电开关、小型舵机、步进电机驱动模块等外设，不需要额外的转接板就能完成硬件连接，对于快速验证设备逻辑来说，能大幅减少硬件搭建的工作量。板载的USB接口采用了Type-C规格，兼顾了当下主流的数据线缆适配性，既可以完成程序烧录与串口通信，也能直接通过USB端口为整板供电，在便携设备应用中不需要额外设计电源输入接口，进一步压缩整体设备的体积。设计思路上，这款控制板做了非常多的空间优化，将原本分散布置的电源滤波电容、复位电路、状态指示元件都紧凑排布在主控芯片周边，没有预留多余的冗余板面，所有引脚沿板体长边两侧等间距排布，引脚间距保持标准的2.54mm，兼容常规的排针、排座以及面包板孔距，不会因为体积缩小就改变安装孔位与引脚定义，开发者可以直接沿用成熟的Arduino生态代码库与外设驱动，不需要重新适配硬件底层。

　　从安装边界来看，整板的长宽尺寸控制在极小的范围内，厚度仅为电路板本身的常规厚度加上板载元件的最高高度，安装时只需要预留两侧引脚的焊接空间，就可以将其嵌入到内部空间非常局促的小型设备中，比如手持检测仪器、可穿戴智能装置、小型桌面机器人的控制核心位置，不会占用过多的设备内部空间。在实际工程应用中，这类迷你控制板常被用于小型自动化设备的辅助控制节点，比如在大型设备的局部加装传感检测单元时，不需要占用主控制器的运算资源，直接用这块小板完成局部信号的采集与预处理，再通过串口将数据上传给主控制器，既简化了主控制器的程序逻辑，也减少了长距离布线带来的信号干扰问题。

　　对于三维建模从业者来说，还原这块控制板的三维模型时，需要重点核对板载元件的高度差，尤其是USB接口、复位按键的突出高度，以及两侧半孔引脚的位置精度，确保模型导入到设备整体装配体中时，不会和周边的结构件发生干涉，同时要准确还原板上元件的排布位置，方便后续做结构设计时预留对应的避让空间，保证实际生产装配时控制板可以顺利安装到位。另外在做设备结构设计时，还要考虑控制板的散热空间，虽然这类主控芯片的功耗很低，但在密闭的设备外壳内部，还是需要在板载主要芯片的对应位置预留少量的空气流通空间，避免长时间运行时热量累积影响运行稳定性。引脚的排布方向也需要在建模时准确还原，确保外接的杜邦线或者焊接的导线不会被设备外壳挤压，保证连接的可靠性。
