矿用弹性联轴传动结构设计

在井下采掘作业的传动链路里，动力输出端与工作端的同轴度偏差始终是影响传动寿命的核心问题，采掘工作面的设备布局受巷道空间限制，安装时很难保证电机轴与负载轴的绝对对中，加上作业过程中设备受落石冲击、机身震动产生的持续位移，刚性联轴器很容易出现轴孔啃伤、连接螺栓断裂的故障，这类故障在井下狭小空间里维修难度极大，还会直接打断采掘作业节奏。这款弹性联轴结构正是针对这类井下工况设计的传动连接件，核心作用是在传递额定扭矩的同时，补偿两轴之间的径向、角向与轴向偏差，同时缓冲采掘作业中负载端传递回来的冲击载荷，避免冲击直接传导到电机输出轴，损伤电机轴承与绕组。

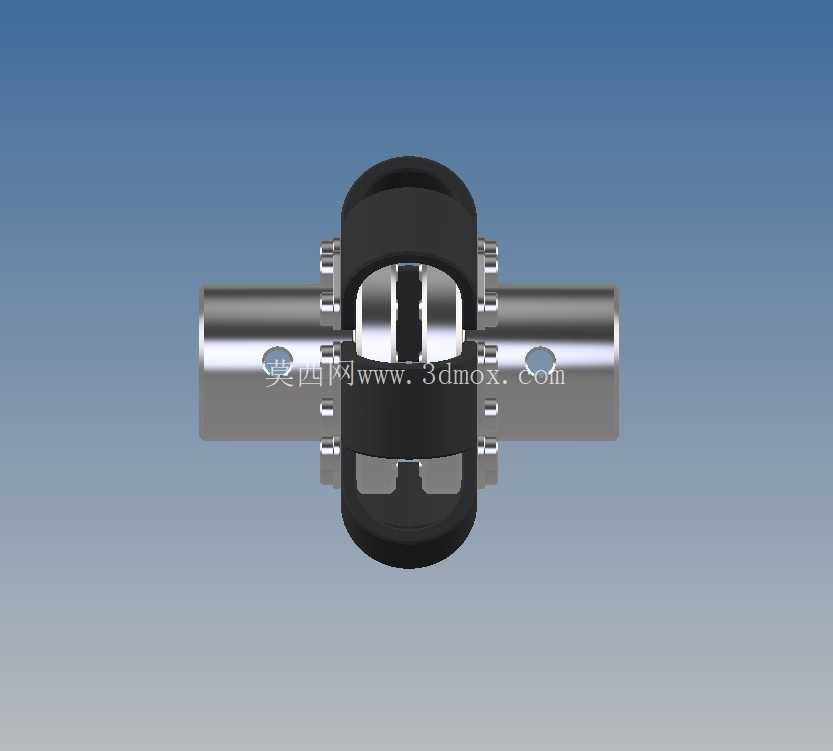

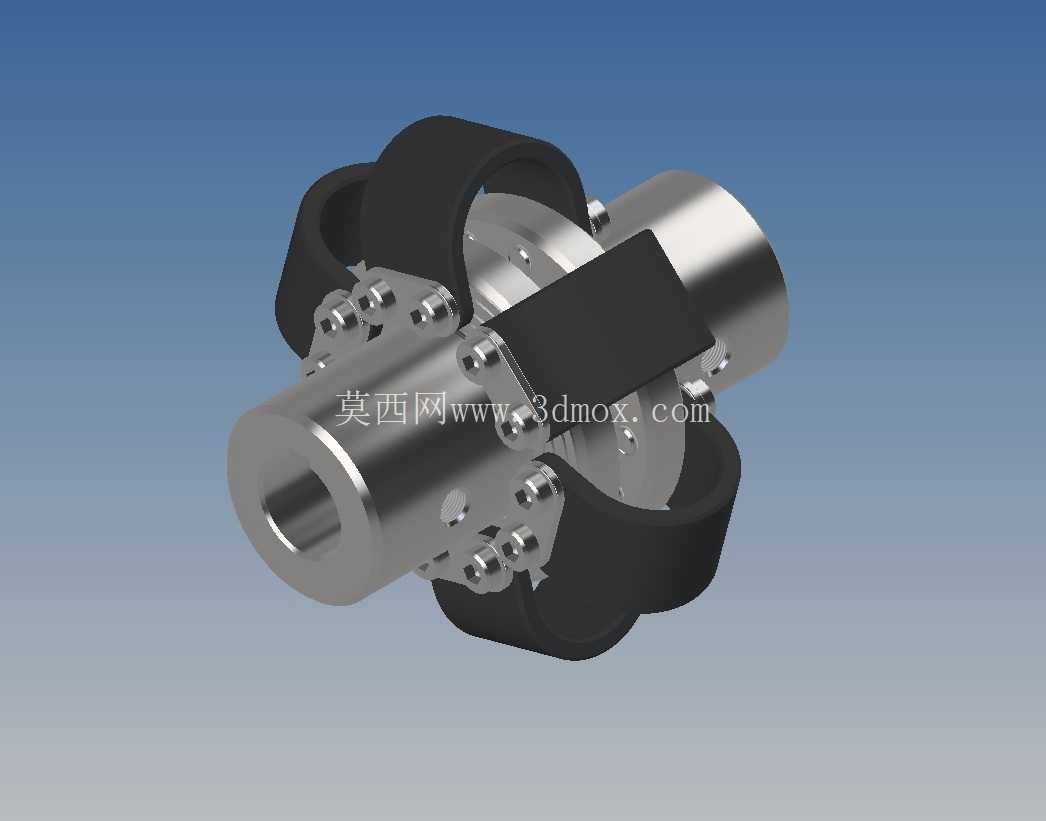

从结构设计逻辑来看，这款联轴结构没有采用传统的整圈弹性套包裹设计，而是通过多组离散布置的弹性块实现柔性连接，金属连接毂采用对称的分体式法兰结构，法兰端面上加工有与弹性块匹配的定位卡槽，弹性块卡装在两个半毂的卡槽之间，扭矩通过金属卡槽与弹性块的接触面传递，这种设计相比整圈弹性套结构，弹性块的更换维护更加便捷，不需要完全拆卸两端的连接轴，只需要拆开法兰连接的紧固件就能替换磨损的弹性块，非常适合井下维修空间有限的场景。金属毂体的轴孔采用标准的棱柱槽锁紧结构，轴孔直径为30毫米，配套的棱柱槽尺寸为8x7毫米，这种锁紧方式相比普通平键连接，接触面积更大，传递扭矩时的应力分布更均匀，在频繁正反转、冲击载荷的工况下，不容易出现键槽滚键、轴孔打滑的问题。

安装边界方面，这款联轴结构的轴向尺寸紧凑，弹性块的径向突出量经过优化，不会占用过多的径向安装空间，适配井下采掘设备常见的安装间距，安装时不需要大幅调整原有电机与负载的固定位置，只需要保证两轴的端距在设计允许的范围内，将两个半毂分别固定在两端轴上，再卡入弹性块、锁紧法兰连接螺栓即可完成装配。弹性块采用耐磨耐油的橡胶材质，能够适应井下潮湿、有矿用润滑油飞溅的工作环境，弹性块的硬度经过匹配调校，既能够提供足够的扭矩传递刚度，保证传动过程中不会出现过大的转角滞后，又具备足够的变形量来补偿两轴之间的安装偏差，缓冲冲击载荷。

在实际选型应用中，这款联轴结构适配小功率采掘作业头的传动链路，也可用于井下小型输送设备、钻机的动力连接，相比刚性联轴器，它能够大幅降低轴系的对中安装精度要求，减少设备安装调试的工时，同时在负载出现瞬间卡滞时，弹性块的变形能够吸收一部分冲击能量，避免刚性连接状态下冲击载荷直接造成轴断裂、电机烧毁的问题。建模过程中，金属毂体的卡槽位置度、轴孔与法兰端面的垂直度都做了严格的公差匹配，保证装配后弹性块的受力均匀，不会出现局部弹性块过载磨损的情况；法兰连接的紧固件采用沉头布置，避免螺栓头突出在联轴结构外圆，运转过程中不会剐蹭周边的管线与防护结构。

不同于普通工业场景用的弹性联轴器，这款结构的弹性块固定方式做了防脱设计，即使在持续震动的工况下，弹性块也不会从卡槽中脱出，适配井下设备长时间连续作业、运维间隔长的使用特点。轴孔的棱柱槽加工位置与轴孔同轴度保持一致，装配后轴与毂体的同心度偏差控制在极小范围内，减少联轴结构自身运转产生的附加震动，降低两端支撑轴承的额外负载。对于结构设计从业者来说，这类离散弹性块的联轴结构设计思路，也可以拓展应用到其他有冲击载荷、安装对中条件差的传动场景，通过调整弹性块的数量、尺寸与材质硬度，就能适配不同扭矩等级、不同补偿量需求的传动链路，在保证传动可靠性的同时，降低设备的安装维护成本。
