叉车配套全方位移动滚轮结构设计

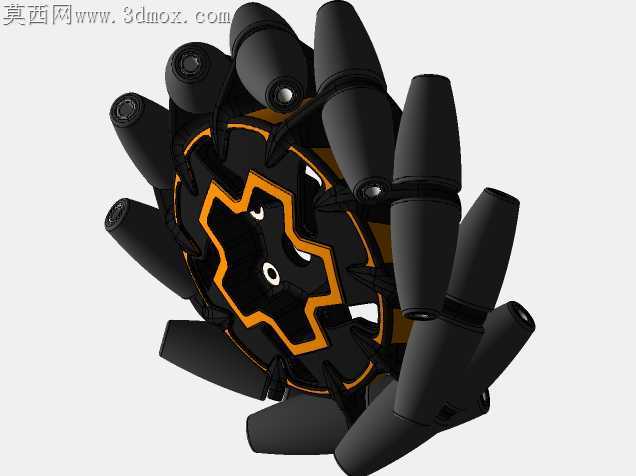

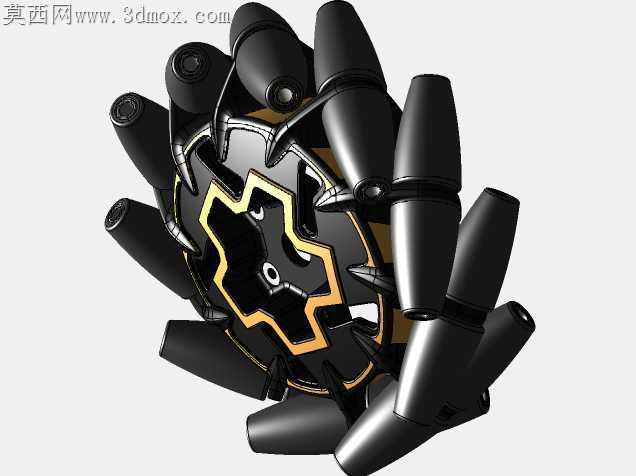

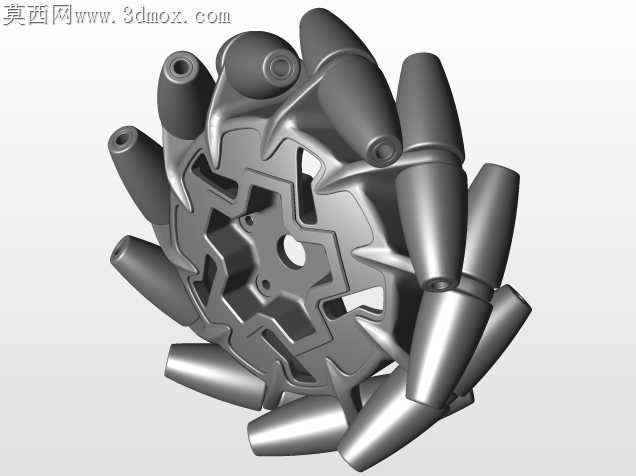

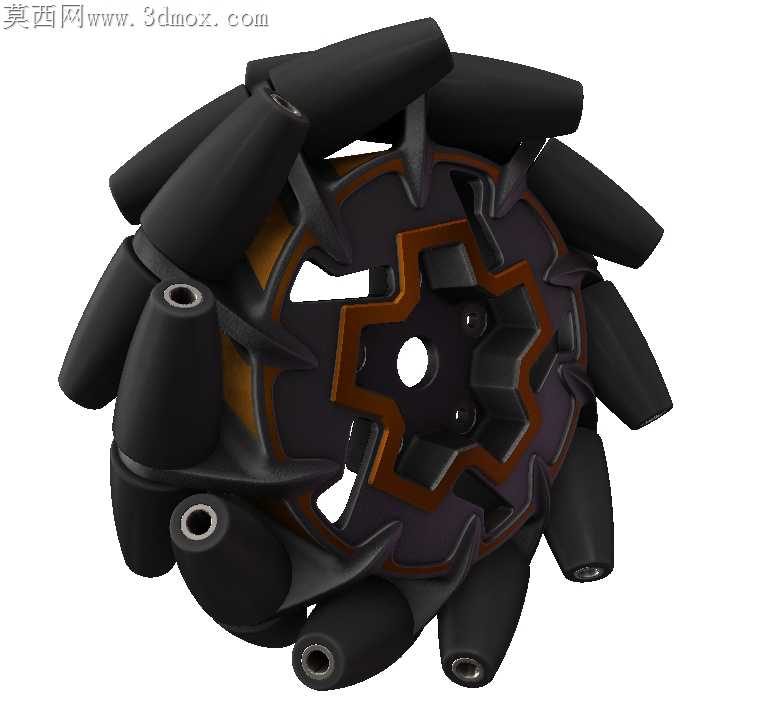

这款全向轮结构主要面向仓储物流场景下的叉车类搬运设备设计，核心解决传统定向轮在狭窄仓储通道、密集货架区域转向半径大、对位调整效率低的痛点，适配需要频繁横向位移、原地转向、微角度对位调整的室内物料搬运作业需求，可覆盖工厂车间线边物料转运、电商仓整托货物移位、冷链仓窄通道存取货等多类作业场景，能大幅降低狭小空间内的设备操作难度，减少搬运过程中的反复进退调整次数，提升单位时间内的物料周转效率。从功能特性来看，该全向轮采用多组分布式小滚轮沿主轮圈周向排布的结构，主轮承担设备整体承重与前后方向行进的动力传递，周向布置的小滚轮可在横向受力时自由转动，实现轮体在不改变主轮朝向的前提下完成横向滑移、斜向行进、原地自旋等多维度运动，相较于传统转向轮结构，无需额外配置大角度转向驱动机构即可实现全方向移动，能有效简化整车底部的传动结构布局，降低底盘结构的整体复杂度。在设计思路上，该结构优先考虑了叉车作业的重载需求，主轮体采用高刚性一体式支撑结构，周向小滚轮的安装轴做了加强处理，可承受叉车满载状态下的垂直载荷与行进过程中的冲击载荷，同时小滚轮的滚动面选用耐磨材质，兼顾滚动顺滑度与长期使用的耐磨性能，避免频繁作业下的过快损耗；轮体的安装接口做了通用化适配设计，可匹配多数常规叉车的底盘轮组安装位，无需对原有底盘结构做大规模改动即可完成替换升级。在安装边界与尺寸设计上，该全向轮的整体外径、安装孔位间距、安装面高度均参考主流中小吨位叉车的标准轮组参数设定，轮体宽度控制在原有轮组的安装空间范围内，不会超出叉车底盘的侧边边界，同时预留了足够的转动间隙，避免转向或横向移动时与底盘护板、车架结构发生运动干涉；轮组的承载能力匹配对应吨位叉车的满载载荷要求，安装轴的直径、连接强度均满足重载作业下的受力要求，可适配日常搬运作业中的颠簸路面、轻微坡度等复杂工况，保障移动过程的稳定性与可靠性。
