工业管道用径向压力检测表结构设计

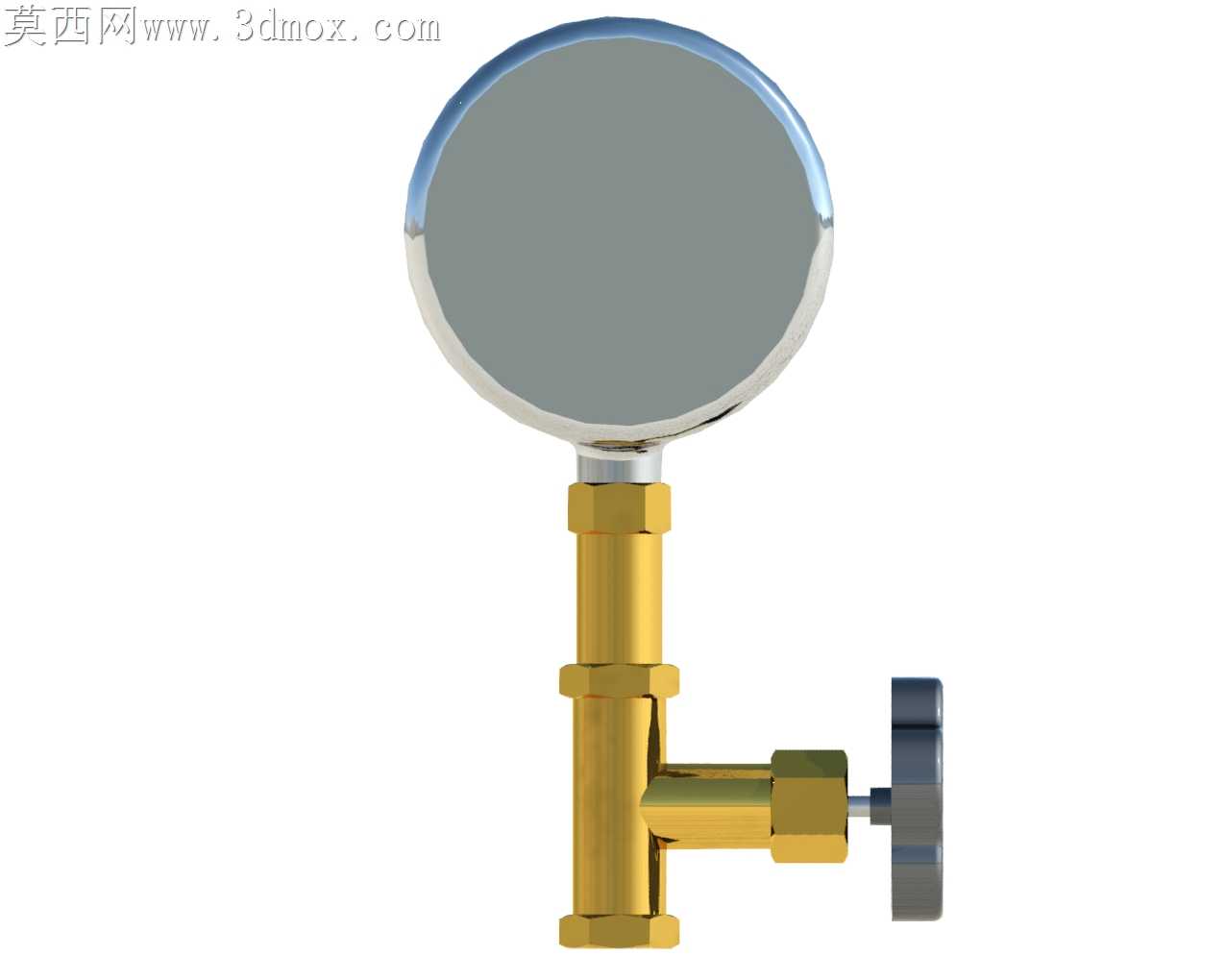

这款压力检测表主要面向工业流体输送管网、液压动力回路、气动控制系统等场景的压力监测需求，是工业生产环节中保障管路系统运行安全、把控介质输送参数的核心检测元件，可适配水、液压油、压缩空气等多种常规工业介质的压力检测作业，在化工生产管路、机床液压站、车间气动工具供气管网、给排水增压系统中都能稳定发挥作用，帮助运维人员实时掌握管路内部的压力数值，及时发现超压、欠压等异常工况，避免管路爆裂、设备出力不足等生产故障。在功能设计上，这款测压表采用弹簧管作为核心压力感应元件，当介质压力进入表体内部的感应腔后，弹性元件会随压力变化产生对应形变，通过内部的齿轮传动放大机构，将微小的弹性形变转化为表盘指针的偏转角度，最终在环形刻度盘上直观呈现实时压力数值，表盘刻度按照标准压力量程做均匀划分，读数清晰无视觉偏差，同时表体设置了过载防护结构，当压力超出量程上限20%范围内时不会造成内部元件永久性损坏，可应对短时压力波动的工况。设计过程中优先考虑了现场安装的适配性，表体整体采用圆形同轴布局，接头设置在表体轴向正下方，采用标准管螺纹连接结构，可直接对接工业现场通用规格的测压取压口，无需额外加工转换接头；表壳采用冲压成型的金属外壳，边缘做卷边钝化处理，既能够抵御现场的轻微磕碰，也能阻挡生产环境中的粉尘、水汽侵入内部传动机构，表盘表面覆盖高透防护面，避免刻度被油污、灰尘覆盖影响读数。安装边界方面，表体的径向尺寸适配常规工业仪表盘的开孔规格，轴向安装深度预留了足够的接线与接管空间，不管是直接安装在管路取压点上，还是嵌入设备控制柜面板都能满足安装间隙要求，不会和周边的管路、柜体结构产生干涉；表体的接头长度经过优化，拧紧操作时不需要额外预留过大的操作空间，使用常规扳手即可完成安装紧固，日常运维时可直接在原位拆卸校验，不需要拆解周边管路结构。整体结构设计兼顾了测量精度、环境适应性与安装便捷性，内部传动结构做了阻尼优化，在介质存在小幅压力脉动的工况下，指针不会出现剧烈抖动，既能够保证读数的准确性，也能减少传动部件的磨损，延长测压表的整体使用寿命。
