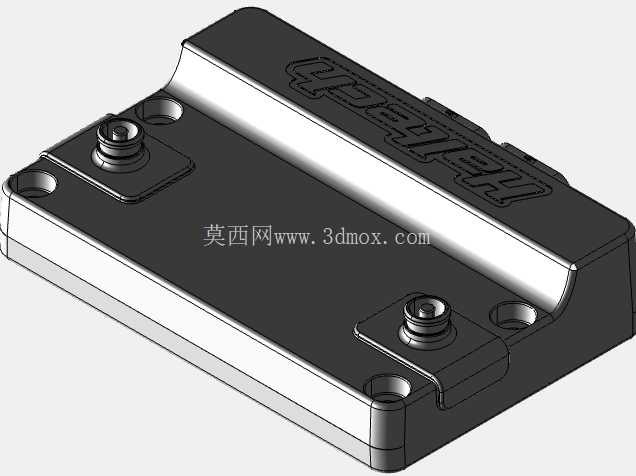

Haltech NEXUS R3虚拟ECU控制单元结构

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1196030
  • Haltech NEXUS R3虚拟ECU控制单元结构

在汽车动力改装、赛车电控系统开发以及台架虚拟仿真测试场景中,ECU作为发动机控制的核心部件,其外形安装尺寸的匹配度直接决定了改装方案的落地可行性,本次构建的Haltech NEXUS R3控制单元结构,正是针对这类场景下的虚拟装配需求完成的三维数模。

从实际使用场景来看,这类独立式ECU常被应用在改装车动力升级、赛事车辆电控系统重构、发动机台架测试虚拟验证环节,不同于原厂集成式电控单元,这类独立控制单元需要适配不同车型的安装舱位,还要匹配外接连接器的走线空间,因此建模过程中首先参考了公开的产品外形尺寸参数,对主体壳体的长宽高、边缘倒角、安装孔位的位置度做了反复校准。主体壳体采用上下扣合的矩形结构,上壳表面做了防滑纹理与品牌标识的凹凸造型,既还原了实物的外观特征,也能在虚拟装配中直观识别部件安装方向。

安装边界方面,壳体两侧预留的四个沉头安装孔,孔位间距、沉孔深度都按照实物的安装标准做了匹配,能够直接适配通用的电控单元安装支架,不需要额外做孔位调整。壳体侧面的连接器安装位,是结合TE连接器的标准STEP模型完成的装配匹配,虽然连接器的内部针脚细节未做完全还原,但接口的外形尺寸、安装定位凸台的位置都和实物保持一致,能够满足虚拟布线、连接器对接干涉检查的需求。

设计思路上,没有追求完全复刻产品的内部电路结构,而是把建模重心放在了外部装配相关的所有特征上:壳体表面的固定螺栓凸台高度、螺栓头的外露尺寸、壳体边缘的密封槽预留位置,都按照实际产品的装配公差做了还原,在虚拟装配场景中,能够直接用来检查安装舱位的空间余量,避免出现安装时与周边线束、支架发生干涉的问题。对于做改装方案设计的工程师来说,不需要拿到实物就能完成安装位置的布局规划,提前确认走线空间、固定点的强度冗余,大幅减少方案验证的周期。

从功能特性来看,这款控制单元集成了PDM电源分配管理功能,因此壳体的散热结构也在数模中做了体现,壳体侧面的散热筋条高度、间距都和实物一致,在做热仿真虚拟测试时,能够直接导入数模分析散热通道的气流走向,评估不同安装位置下的散热效率。不同于很多仅做外观渲染的外观模型,这个数模的所有装配基准面都做了对齐处理,安装孔的同轴度、壳体分型面的平面度都符合机械建模的公差要求,能够直接导入到整车装配数模中做干涉检查、运动仿真,也能用来生成安装支架的加工图纸。

在台架虚拟仿真场景中,这个数模可以作为虚拟ECU的占位模型,配合发动机模型、传感器模型完成整个电控系统的布局搭建,提前确认线束长度、连接器插拔的操作空间,比如在做发动机台架布置时,能够直观看到ECU安装后是否会影响周边传感器的拆装维护,是否会和进气管路、冷却管路产生位置冲突。对于赛车改装团队来说,在赛车总布置阶段就可以将该数模导入整车模型,调整安装位置优化重量分配,同时确认连接器的走线方向,避免线束在车辆行驶过程中与运动部件发生摩擦。

建模过程中特意对容易被忽略的安装细节做了还原,比如壳体底部的定位凸点,能够在安装时快速和支架上的定位槽对齐,减少装配时的调整时间;连接器接口处的防水胶圈预留槽,也在数模中做了体现,方便工程师在做密封结构设计时参考对应的尺寸。虽然数模没有还原内部的电路板结构,但对于结构设计、总布置、安装验证这类场景来说,外部特征的精度已经完全能够满足使用需求,不需要额外做特征补全就能直接投入方案设计环节使用。
