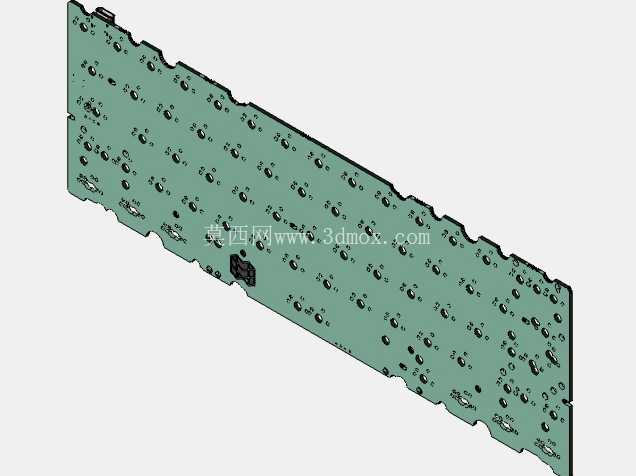

客制化机械键盘Zed60配列PCB电路板结构

　　这款60%配列的键盘PCB，是紧凑型客制化机械键盘的核心承载部件，主要面向桌面输入外设的定制化组装场景，适配小尺寸桌面布局需求，能够在有限的桌面空间内完成全功能键盘的输入逻辑覆盖，满足电竞玩家、文字工作者以及外设爱好者对紧凑输入设备的使用需求。从结构设计来看，整块PCB采用狭长型板型设计，边缘做了对应定位板、外壳安装的缺口与定位孔位，所有孔位的位置公差控制在0.1mm以内，能够匹配市面上主流的60%配列键盘外壳与定位板安装尺寸，安装时不需要额外进行孔位修锉，可直接完成螺丝固定与定位柱卡合。

　　板上的轴座安装位完全适配Cherry MX规格的机械轴体，每个轴位的焊盘做了加大处理，既支持传统焊接式轴体的固定，也兼容热插拔轴座的加装，用户可以根据自身使用习惯更换不同压力克数、触发键程的轴体，不需要反复进行拆焊操作，降低了客制化组装的操作门槛。布线设计上，整块PCB采用多层板布线结构，将按键触发回路、RGB灯效回路分开走板，避免不同回路之间的信号干扰，保证按键触发的响应速度稳定，不会出现多键同时按下时的信号冲突问题，全键无冲的设计能够满足高频快速输入的使用需求，不管是快速打字还是电竞操作都能保证触发准确。

　　板载的主控模块位置做了下沉式设计，安装后不会与底壳的电池仓、减震棉位置产生干涉，预留的固件烧录触点位置方便用户后续进行自定义键值的固件刷写，可以根据自身使用习惯调整按键映射、组合键功能，适配不同操作系统的输入逻辑。从安装边界来看，整块PCB的板厚控制在1.6mm，是标准FR-4板材的常规厚度，边缘到最外侧轴体中心的距离符合60%配列的通用尺寸规范，搭配定位板安装时，轴体的中心位置能够与定位板的轴孔完全对齐，不会出现轴体卡滞、键帽安装歪斜的问题。板上预留的卫星轴安装位对应长按键的位置，包括空格、Shift、回车等按键的卫星轴固定孔位做了加强处理，反复敲击也不会出现孔位开裂、卫星轴移位的问题，保证长按键的敲击手感一致性。

　　在实际组装场景中，这款PCB可以直接搭配铝合金、塑料、木质等不同材质的60%键盘外壳使用，底部预留的减震棉贴装区域能够容纳3mm厚度的PORON减震棉，降低敲击时的空腔杂音，提升键盘的敲击手感。PCB上的元件排布全部做了贴装优化，所有贴片元件都布置在板的背面，正面仅保留轴座与定位孔位，不会与轴体、定位板产生安装干涉，贴装元件的高度控制在1.2mm以内，安装后不会顶到定位板，保证整体装配的贴合度。针对客制化用户常做的改灯需求，每个轴位下方都预留了灯珠焊盘，支持正向、反向贴装RGB灯珠，灯珠的供电回路单独做了限流设计，不会因为灯珠供电影响按键触发的稳定性，用户可以根据自身喜好加装不同颜色的灯珠，实现自定义灯效。从使用可靠性来看，PCB的焊盘全部做了沉金处理，反复拆焊轴体或者灯珠也不容易出现焊盘脱落的问题，板边的走线做了包地处理，能够减少外界电磁信号对按键触发信号的干扰，在靠近电脑主机、显示器等有电磁辐射的设备旁使用时，也不会出现按键误触发、连击的问题。整块板的外形轮廓完全匹配Zed60配列的外壳定位槽，安装时可以直接嵌入外壳的定位槽内，不需要额外调整位置，四周的固定孔位与外壳的铜柱位置完全对应，拧上固定螺丝后不会出现板体松动、移位的问题，长时间使用敲击也不会产生板体共振的杂音。
