可定制双杆式显示器挂载支撑结构

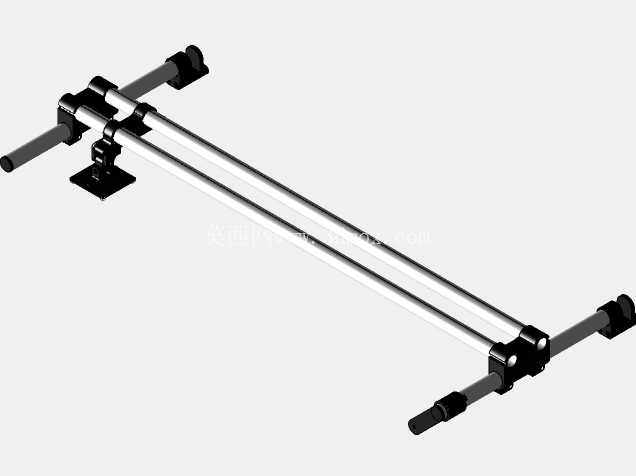

　　这套显示器安装支撑结构，在工业现场、办公工位、设备操作台的显示终端挂载场景里适配性极强，不管是生产线旁的工控机显示屏、检测工位的监控显示器，还是多屏办公的桌面显示终端，都能通过这套结构实现稳定挂载，解决不同安装面、不同安装间距下的显示器固定难题。整套结构以40毫米规格的圆管作为核心承载框架，两根平行布置的长圆管构成横梁主体，两端搭配可沿管身滑动调整的固定夹座，夹座一侧伸出短杆作为安装端，既可以通过端部的固定座锁在墙面、设备立面、桌面支架等不同安装基准面上，也能调整夹座在横梁上的位置，适配不同孔距的显示器背部安装孔，不用额外打孔改孔就能适配多数常规尺寸的显示设备。

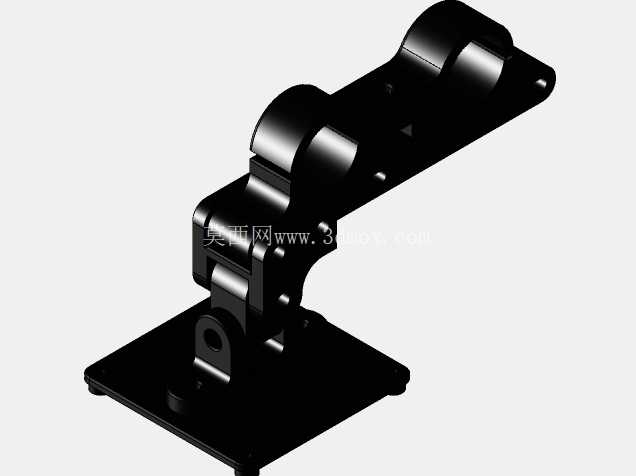

　　设计时优先考虑了安装的灵活性，管身和夹座之间采用锁紧螺钉实现位置固定，松开螺钉时夹座可以沿管身轴向滑动、也能绕管身做小角度转动，调整到位后拧紧螺钉就能实现刚性锁止，不会出现使用过程中滑移下垂的问题。底部额外设置的支撑固定座，可以在需要的时候给横梁提供中间支撑点，当挂载大尺寸、重量偏大的显示器时，加装中间支撑能大幅降低横梁的弯曲挠度，避免长管悬臂过长导致的端头下沉问题，整套结构的受力路径非常清晰：显示器的重量通过背部挂点传递到两端夹座，再通过夹座传递到两根平行圆管上，最终由两端或者中间的固定座把载荷传递到安装基准面，每一处连接节点都采用标准紧固件锁止，没有易损的塑料卡扣结构，长期使用的可靠性有保障。

　　从安装边界来看，整套结构的横向调整范围覆盖了常规21寸到34寸显示器的背部安装孔距，管身长度预留了足够的调整余量，两端固定座的安装孔位兼容常见的墙面膨胀螺丝安装、设备型材T型螺栓安装、桌面穿孔安装等多种固定方式，不需要额外制作过渡转接板就能完成部署。设计时还考虑了扩展能力，夹座上预留了附加支架的安装位置，可以搭配3D打印的附加显示器支架，在主横梁上拓展挂载小型副屏、摄像头、补光灯等外设，不用额外增加支撑结构就能实现多设备的集中挂载。整套结构的零件除了标准紧固件之外，管框架和夹座都采用常见的机加工或者型材切割工艺就能制作，没有复杂的曲面结构，不管是小批量定制加工还是自行改装都很容易实现，额外所需的紧固件全部采用ISO标准件，包括适配柱和横梁连接的40毫米管配套紧固件、ISO7091规格M8垫圈、ISO7040规格M8自锁螺母，以及不同长度的ISO4762规格内六角螺钉，所有紧固件都是市面上极易采购的标准件，后期维护更换不需要找特殊定制配件。

　　在实际使用场景里，这套结构相比市面上常见的单臂显示器支架，承载能力更强，调整范围更大，不会出现单臂支架长期使用后关节松动下垂的问题，尤其适合工业现场振动较大的设备旁安装显示器，刚性的管框架结构能抵抗设备运行带来的持续振动，保证显示器安装稳固不晃动。同时平行双管的结构抗扭性能远优于单管结构，即使挂载的显示器重心不在横梁中心线上，也不会出现横梁扭转导致的显示器倾斜问题，两端夹座的锁紧结构采用环抱式锁紧设计，锁紧力均匀分布在管身圆周上，不会因为局部夹紧力过大损伤管身表面，也不会出现锁不紧打滑的情况。在做结构建模的时候，所有配合面都预留了合理的安装间隙，管身和夹座的配合间隙控制在0.1毫米到0.2毫米之间，既保证滑动调整时顺畅不卡滞，又不会因为间隙过大导致锁止后出现旷量，所有螺钉孔的位置都做了沉头处理，保证螺钉锁紧后端头不突出安装面，不会刮伤安装面或者挂扯线缆。
