威普面板式直插RJ45网络接口结构

　　这款面板安装式RJ45网络接口，是工业通讯链路里常用的接插部件，日常在工业控制柜、户外通讯设备、轨道交通车载设备、机床电控单元的面板上经常能见到这类结构，主要作用是在设备壳体上建立稳固的以太网物理连接通道，让设备内部的网络模块可以通过标准水晶头完成外部网线的接驳，不用在设备内部预留多余的走线空间，也能避免线缆拉扯直接作用到内部PCB板的焊盘上。从结构设计来看，这款接口采用了前装式的面板固定逻辑，主体带外螺纹的安装段可以穿过面板上预先开好的对应尺寸安装孔，通过配套的锁紧螺母从面板后侧旋紧固定，安装后接口的插接端完全突出在面板外侧，尾部的接线端则留在设备腔体内部，这种固定方式能保证接口在反复插拔水晶头的时候不会出现移位，也能适配不同厚度的设备面板，只要面板厚度在螺纹段的有效啮合范围内都能完成可靠固定。

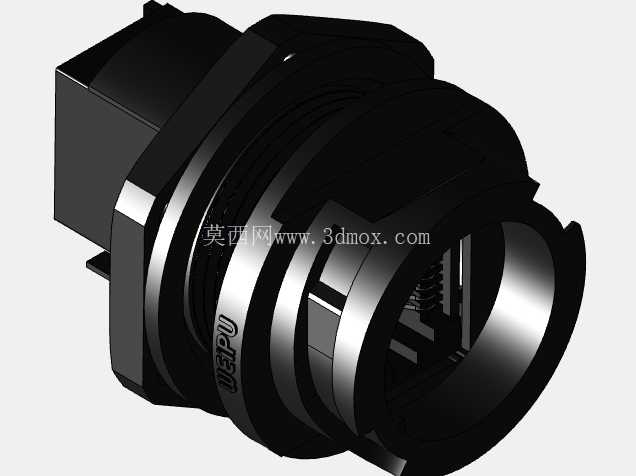

　　接口的插接端做了带定位槽的导向结构，水晶头插入时可以顺着导向槽滑入，不会出现插反、针脚错位的问题，内部的接触弹片按照标准RJ45的线序排布，能满足百兆、千兆以太网的信号传输要求，接口外侧的金属壳体做了多道环形的密封槽设计，装配配套的密封圈之后可以达到IP67级的防护效果，能阻挡粉尘、喷淋水进入设备内部，适合在车间、户外、船舶这类工况环境比较复杂的场景使用。从建模的细节来看，整个接口的外形尺寸完全参照实物的安装边界做了还原，前端插接段的外径、螺纹段的公称直径、尾部接线端的伸出长度都和实物一致，在做设备面板的开孔设计、内部走线空间校核的时候，可以直接调用这个模型做装配干涉检查，不用反复测量实物尺寸。接口侧面做了防滑的滚花结构？

　　不对，仔细看模型上的标识是品牌的钢印位置，金属外壳的壁厚做了均匀化处理，既保证了结构强度，也不会因为壁厚过大增加不必要的重量，尾部的结构预留了接线或者接PCB板的空间，不管是焊线式还是板载式的安装需求，都能通过调整尾部结构适配。在实际设备选型的时候，这类接口要重点关注面板开孔尺寸、螺纹有效长度、尾部接线空间这几个参数，很多新手设计的时候容易只看前端的插接尺寸，忽略了后侧锁紧螺母需要的操作空间，导致装配的时候螺母没法顺利旋紧，还有的会把接口尾部和内部的PCB板、走线槽位置干涉，最后不得不修改面板开孔位置，用这个三维模型做前期的装配验证，就能提前规避这类问题。

　　另外这款接口的锁紧结构是靠螺纹啮合实现的，相比卡扣式的面板接口，抗振动性能更好，在有持续振动的设备上使用，不会因为长期振动出现接口松动、接触不良的问题，金属外壳还能起到电磁屏蔽的作用，减少工业现场的电磁干扰对网络信号传输的影响，保证通讯链路的稳定性。建模的时候对接口内部的弹片避让空间也做了还原，水晶头插入后的锁止卡扣位置有对应的避让槽，插拔水晶头的时候卡扣不会被壳体卡住，能顺利听到卡扣卡紧的声响，确认连接到位。整个接口的外形没有多余的突出结构，安装在面板上之后整体比较规整，不会和周边的按钮、指示灯、其他接口产生位置冲突，多接口并排安装的时候，只要按照接口的最大外径预留足够的中心距，就能保证每个接口都能顺利插拔水晶头，不会出现相邻接口互相干扰的情况。
