手工接线机械键盘壳体结构设计

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1196048
  • 手工接线机械键盘壳体结构设计
  • 手工接线机械键盘壳体结构设计
  • 手工接线机械键盘壳体结构设计
  • 手工接线机械键盘壳体结构设计

客制化机械键盘作为外设领域细分品类,近年在电竞、文字工作者、数码爱好者群体中渗透率持续提升,这款手工接线键盘的壳体结构设计,完全跳开传统PCB板载焊接的常规思路,采用无PCB的飞线接线逻辑,给键盘改装、轴体自定义更换留出了极大的灵活空间。从实际应用场景来看,这类结构的键盘既可以满足数码爱好者DIY改装的个性化需求,也能适配特殊工位的定制输入需求——比如工业控制台的专用输入终端、嵌入式设备的外接输入模块,都可以基于这套壳体结构调整键位布局,不用受标准PCB的固定孔位限制。

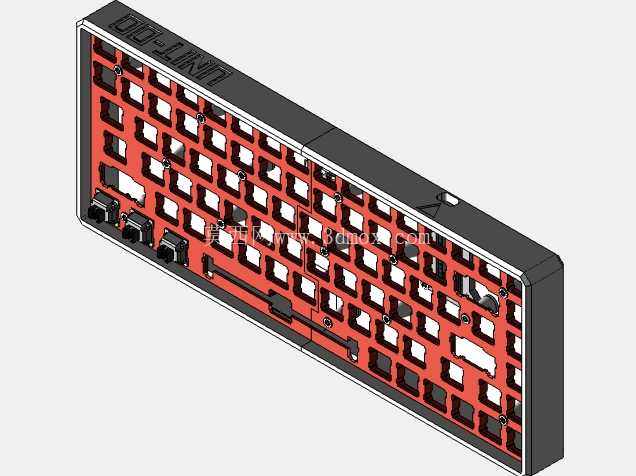

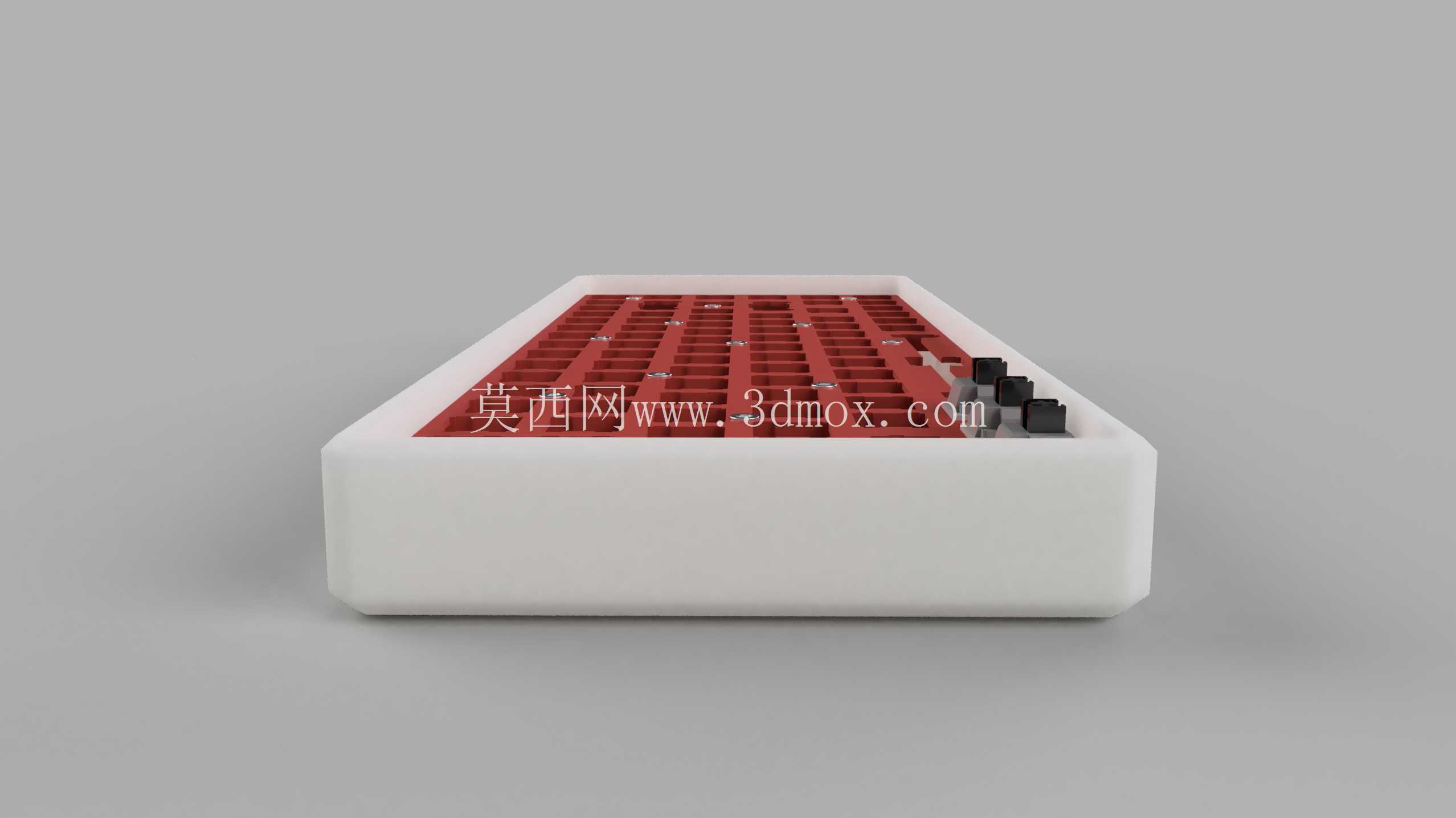

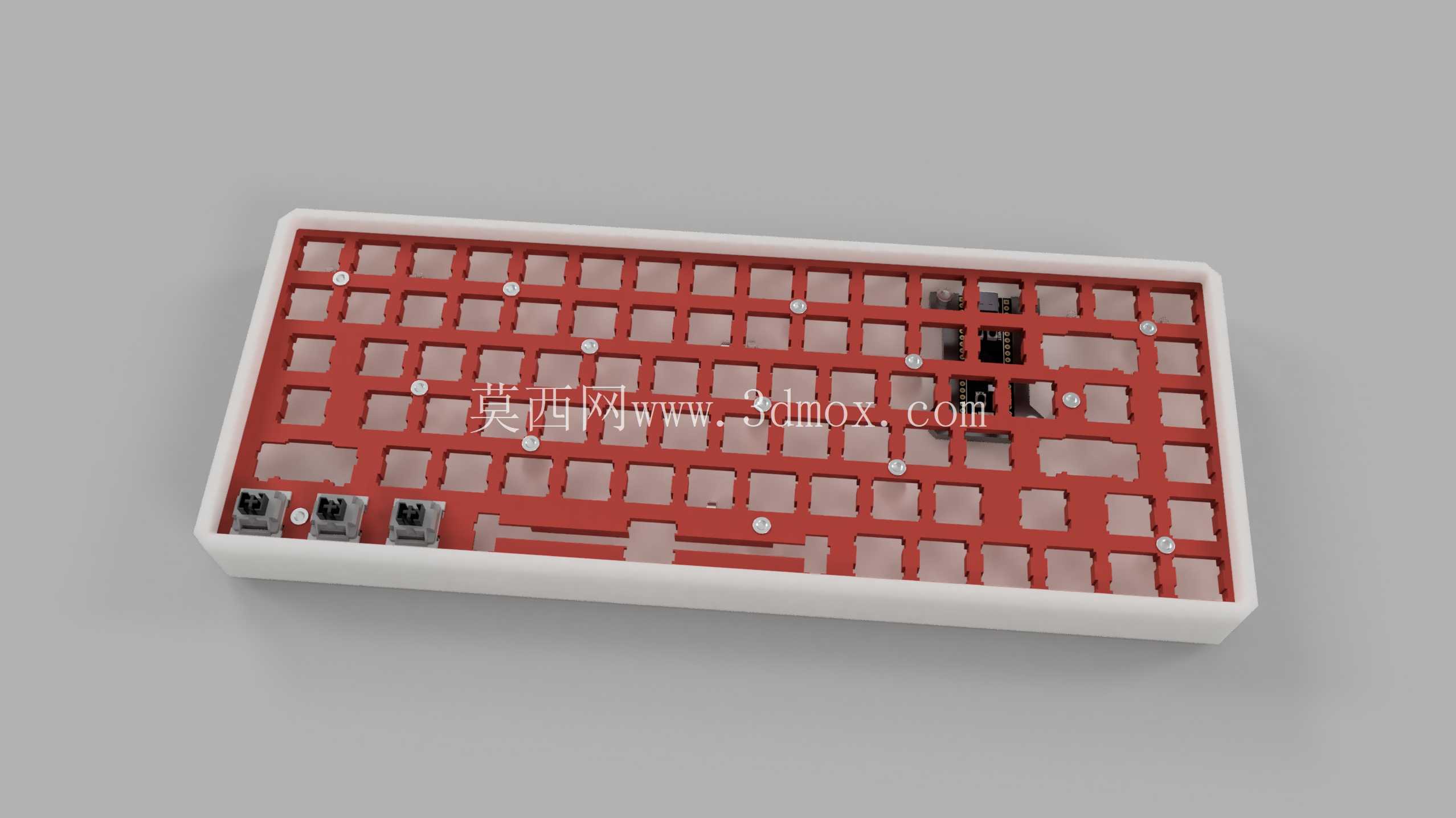

从结构设计逻辑来看,壳体采用上下嵌套的框体结构,外层白色框体作为承载主体,内部红色定位板直接承担轴体固定功能,定位板上的轴体安装孔位严格匹配常规MX轴体的安装尺寸,每个轴体引脚预留足够的飞线走线空间,避免接线后出现引脚挤压、线体干涉的问题。定位板与外框之间预留了1.2mm的间隙,既可以填充消音棉降低轴体触发时的空腔共振,也能给飞线的走线留出藏线空间,不会出现线体挤压轴体导致卡键的问题。壳体边缘做了R2.5的圆角过渡,避免直角边缘在使用过程中磕碰划伤,同时框体的壁厚控制在2.8mm,既保证整体结构强度,不会因为日常按压出现框体形变,也不会因为壁厚过大导致整体重量超标,长时间桌面使用不会给腕部带来额外负担。

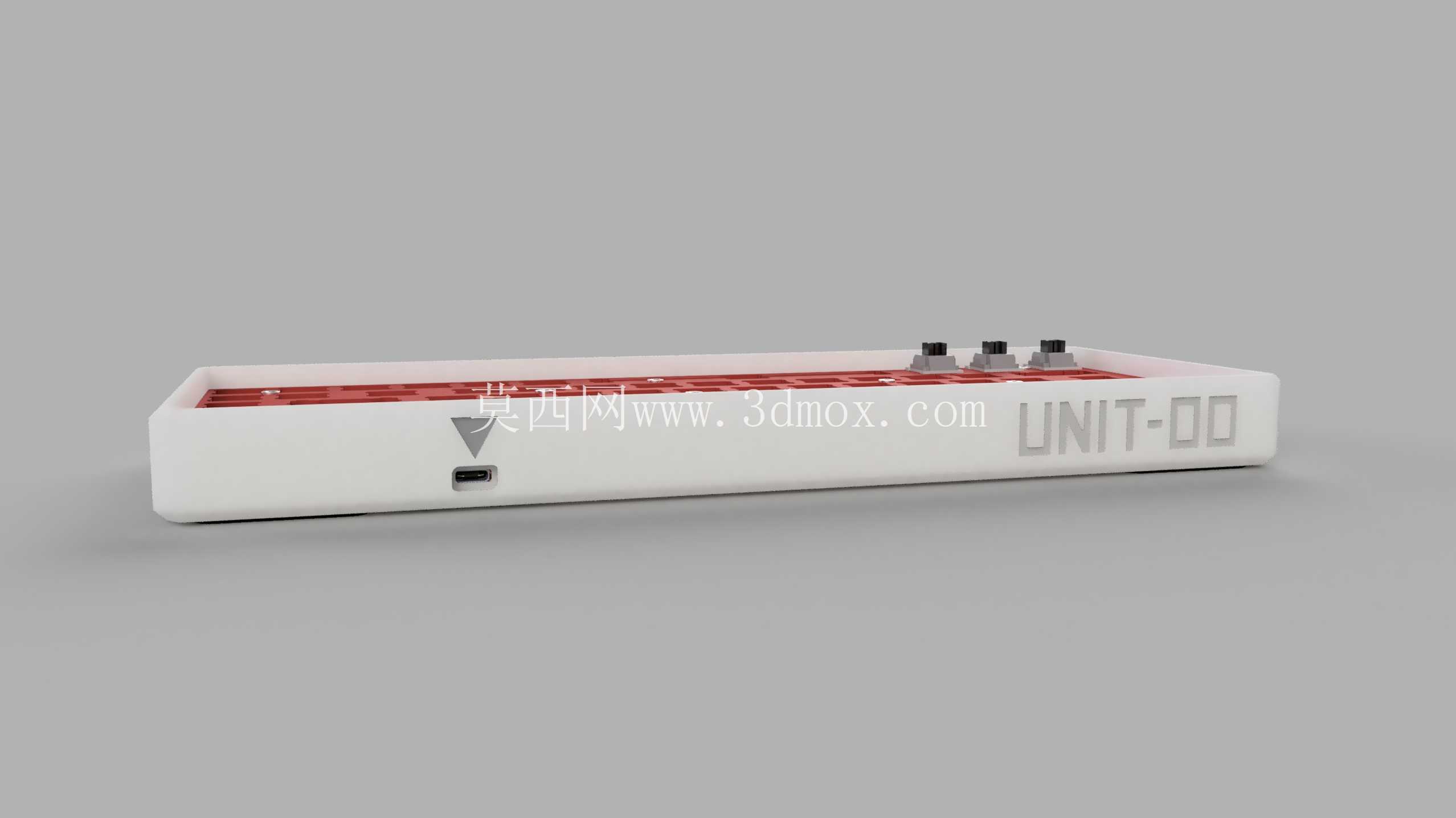

安装边界层面,这套壳体的底部预留了3个M3的螺丝安装孔位,孔位呈三角形分布,既可以直接安装防滑脚贴作为桌面键盘使用,也可以通过螺丝固定在嵌入式控制台的安装面板上,适配不同的安装场景。定位板上的轴位孔公差控制在±0.05mm,轴体插入后不会出现松垮晃动的问题,同时也不会因为公差过小导致轴体拆装困难,方便用户后续更换不同手感的轴体。飞线的走线槽设计在定位板与外框的间隙处,每个轴位旁边都预留了0.8mm的过线缺口,接线时可以直接将导线从缺口处引到走线槽内,不会出现导线被定位板压断的问题。控制模块的安装位设置在键盘壳体的右上角区域,安装位尺寸完全匹配STM32 Blackpill核心板的安装孔位,核心板通过两颗M2螺丝固定在壳体内部的凸台上,凸台高度设置为5mm,给核心板底部的元件留出足够的散热空间,同时核心板的USB接口位置刚好对齐壳体侧边的开口,不用额外延长线就可以直接连接数据线,减少外接部件带来的结构冗余。

功能特性上,这套结构完全摒弃了传统PCB的设计,所有轴体通过手工飞线连接到核心控制板,用户可以根据自己的使用习惯自定义键位配列,不用受标准配列的限制——比如可以根据自己的打字习惯调整常用按键的位置,也可以增加自定义功能按键,适配专业软件的快捷操作需求。壳体内部预留的空间足够容纳不同线径的飞线,不管是常规的特氟龙导线还是硅胶耐高温导线都可以顺利布设,走线槽内还设置了多个小型的线卡结构,接线完成后可以将导线卡入线卡内固定,避免日常使用过程中导线移位导致的接触不良问题。轴体定位板的材质选用具备一定韧性的工程塑料,轴体插拔时不会出现定位板开裂的问题,同时红色的定位板与白色外框形成视觉反差,外观上也具备更强的辨识度。

从实际使用的角度出发,这套结构在设计时充分考虑了手工接线的操作便利性,每个轴位的引脚位置都没有多余的遮挡结构,焊接飞线时可以直接接触到引脚位置,不用额外调整壳体角度就能完成焊接操作。壳体的上下盖采用卡扣加螺丝的双重固定方式,日常拆装维护时只需要拧下底部的两颗固定螺丝就可以打开上盖,调整接线或者更换轴体都非常方便,卡扣结构可以保证上下盖贴合紧密,不会因为日常按压出现上下盖错位的问题。底部的防滑脚贴安装位做了下沉0.3mm的设计,脚贴粘贴后不会突出壳体底面太多,保证键盘放置在桌面时的稳定性,打字过程中不会出现键盘滑动的问题。
