工业控制用Arcube_LCB电路板结构设计

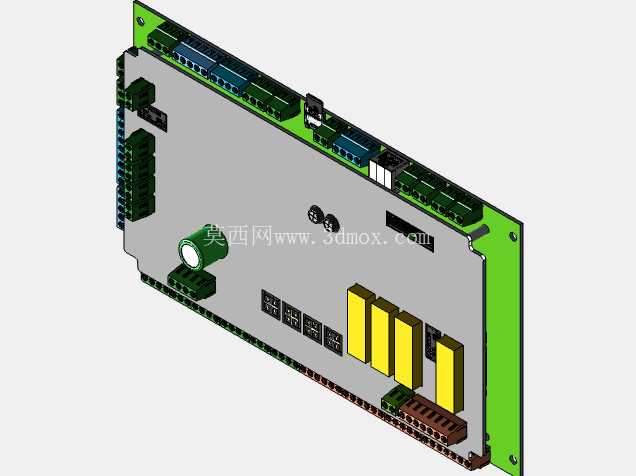

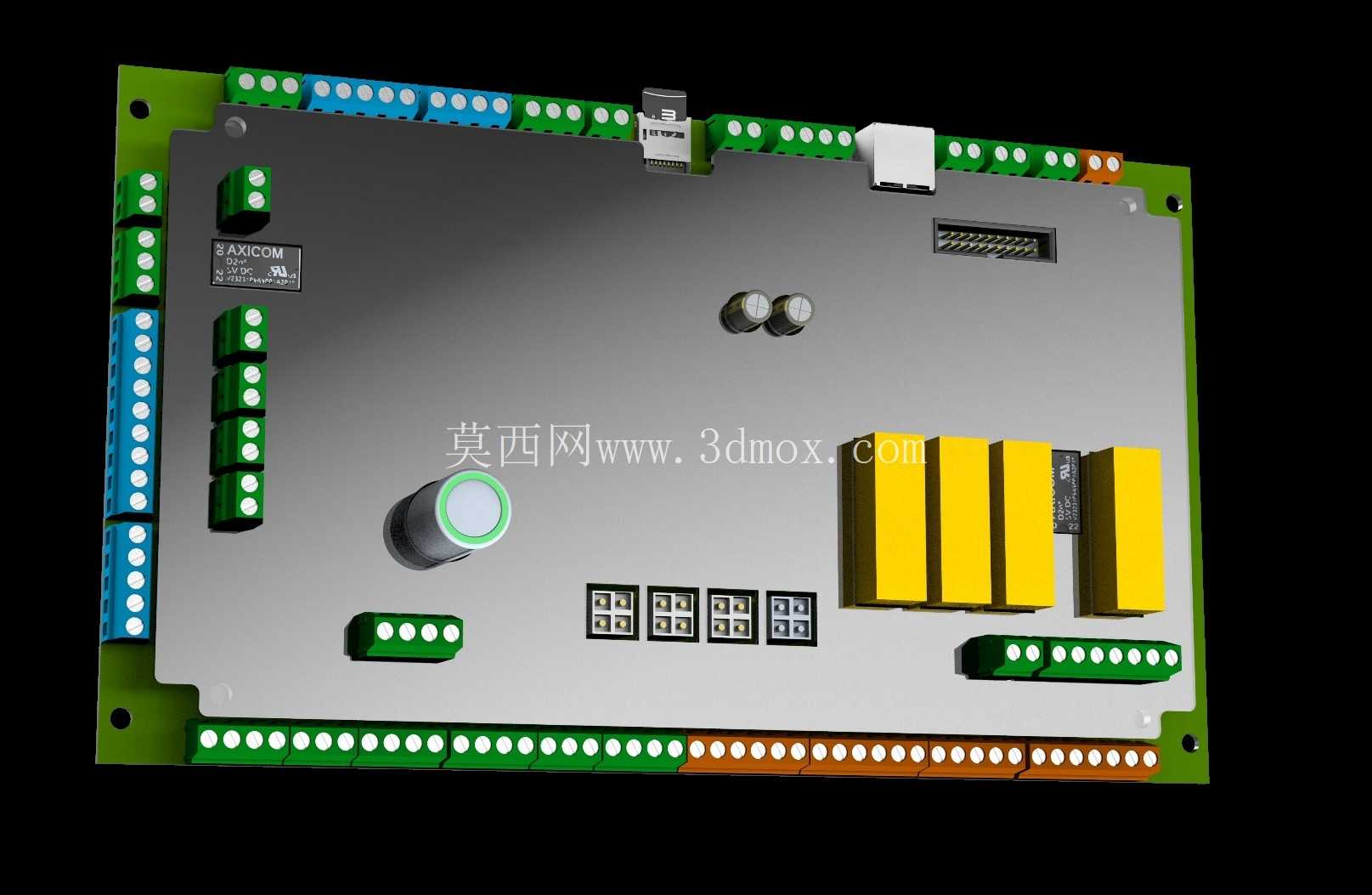

　　这款控制板的结构设计首先围绕工业现场的安装适配性展开，板体边缘预留的安装孔位完全匹配标准DIN导轨安装与螺丝固定两种场景，板边的绿色阻焊层区域做了加厚铜箔处理，既可以提升大电流回路的载流能力，也能在插拔接线端子时减少板体受力形变的风险。板上的接口布局完全遵循工业控制现场的布线逻辑，左侧竖向排列的绿色接线端子组对应开关量输入输出回路，端子间距采用标准5.08mm规格，适配常规多股硬线与冷压端子的压接需求，端子旁预留的丝印位置可以清晰标注回路编号，减少现场接线的错接概率。

　　板体中部的黄色元件为功率型继电器模组，排布时特意与周边的弱电信号回路保持了8mm以上的安全间距，避免继电器动作时的电磁干扰影响信号采集精度，继电器下方预留的散热间隙可以保证长时间带载工作时的热量自然散出，不需要额外加装散热风扇即可满足-10℃到55℃的工作环境温度要求。板体上方横向排列的蓝色接口为通讯扩展端口，采用标准IDC接插件规格，可以直接对接扩展通讯模块，接口旁的定位柱可以保证接插件插拔时不会出现针脚偏移的问题，接口的高度控制在板体整体厚度范围内，不会超出板边的安装边界，避免在柜内安装时与其他设备产生干涉。

　　设计时特意将板载的状态指示灯排布在板体上边缘靠近安装面的一侧，当板体垂直安装在控制柜内时，操作人员不需要俯身即可清晰观察各回路的工作状态，指示灯的透光孔做了沉台处理，可以减少外部环境光线对状态识别的干扰。板体右下角的棕色端子组为电源输入回路，端子采用大电流规格设计，可承载最高10A的持续工作电流，端子旁的保险丝座做了嵌入式设计，不会突出板体表面，更换保险丝时不需要拆卸整个板体即可完成操作。板体背面的走线做了分层处理，强电回路与弱电回路分别布置在不同的走线层，层间预留了完整的接地铜箔层，既可以提升板体的抗干扰能力，也能增强板体的整体结构强度，减少长时间使用后出现的板体翘曲问题。在安装边界的设计上，板体的整体长宽尺寸严格匹配标准150mm规格的工控安装位，板上所有元件的最高高度不超过15mm，保证板体安装后与柜内其他板卡之间保留足够的布线间隙，板角做了R3圆角处理，避免安装时划伤操作人员的手部，也不会划破柜内的布线线束。板上预留的固定孔位采用金属化孔设计，安装螺丝锁紧时不会出现板体基材开裂的问题，孔位周边的阻焊层做了开窗处理，可以保证安装后板体与安装导轨之间的接地连续性，满足工业现场的电磁兼容要求。

　　在元件排布的逻辑上，将易损的保险丝、继电器等元件布置在板体靠近操作面的一侧，将核心的控制芯片布置在板体中部被周边元件包围的区域，既可以减少外部冲击对核心元件的损伤，也能方便后期的维护更换，不需要拆解整个板体上的接线即可完成易损件的替换。板体边缘的接插件全部采用带锁扣的规格，接线完成后锁扣可以自动卡紧端子，避免设备运行过程中出现震动导致的端子松脱问题，接插件的插拔力度经过调校，既可以保证连接的可靠性，也不会出现插拔过于困难的问题，方便现场的布线作业。
