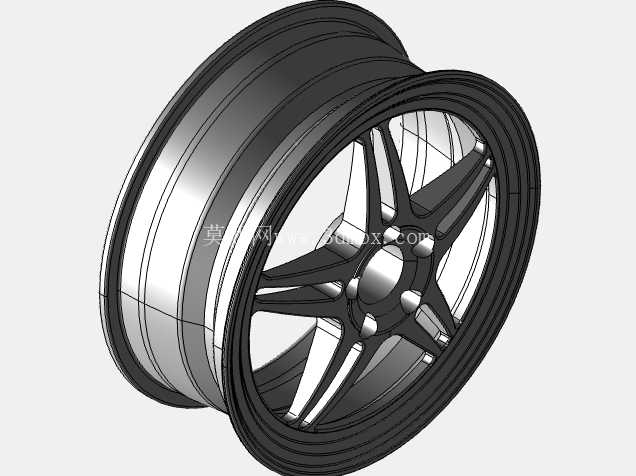

17英寸五辐运动款汽车铝合金轮圈结构设计

这款17英寸轮圈的结构设计，首先要兼顾民用改装与赛道日驾驶的双重使用场景，日常铺装路面行驶时需要过滤部分路面细碎颠簸，赛道激烈驾驶时又要提供足够的侧向支撑刚度，不能在大侧向加速度下出现轮辐形变过量的问题。从安装边界来看，轮圈的中心孔、PCD螺栓孔位需要匹配对应车型的轮毂轴头规格，安装面的平面度公差需要控制在0.05mm以内，避免装车后出现高速抖动的问题，轮缘的厚度设计参考了乘用车轮圈的安全标准，在遇到路面坑洼冲击时，能避免轮圈边缘出现开裂、变形的情况，保障行驶安全。

设计思路上采用了五辐双肋的辐条布局，这种布局相比多辐条设计能有效降低轮圈自身的转动惯量，对于提升车辆的加速响应、刹车制动效率都有实际帮助，同时五辐结构的通风间隙更大，能在车辆连续制动时为刹车卡钳、刹车盘提供更好的空气流通通道，带走制动产生的热量，避免制动系统出现热衰减。辐条的造型做了变截面处理，靠近轮心的安装座位置厚度更大，能分散螺栓紧固时的应力，向轮缘延伸的位置逐渐收窄，在保证结构强度的前提下尽可能削减非必要的重量，实现轻量化的设计目标。轮辋部分的胎圈座结构做了标准的凸峰设计，能保证轮胎在充气后与轮圈紧密贴合，即使在低胎压激烈驾驶的情况下，也能避免轮胎脱圈的风险，轮辋的宽度匹配17英寸对应的轮胎扁平比范围，能适配多数运动型轿车的轮胎选型需求。

从实际使用的功能特性来看，这款合金轮圈的材质选用铸造铝合金，相比钢制轮圈重量更轻，散热性能更好，同时铝合金的抗腐蚀能力更强，日常使用不需要额外做防锈处理。轮辐背面做了减重槽设计，在不降低结构强度的前提下进一步降低簧下质量，簧下质量的降低对于车辆悬挂系统的响应速度提升非常明显，能让车轮更贴伏路面，提升行驶的抓地力与操控稳定性。在结构校核阶段，需要重点考虑轮辐的弯曲疲劳强度、轮辋的径向冲击强度，模拟车辆在过弯、经过颠簸路面、紧急制动时的受力情况，确保轮圈在额定载荷下不会出现结构失效。

日常应用场景中，这类轮圈既可以用于民用乘用车的改装升级，替换原厂重量更大、造型普通的钢制轮圈或低配铝合金轮圈，提升车辆的外观质感与行驶性能，也可以用于入门级赛事的赛车使用，满足赛道驾驶对轮圈刚度、散热、轻量化的要求。安装时需要注意中心孔套环的匹配，如果轮圈中心孔大于车辆轴头直径，需要加装对应尺寸的变径圈，保证轮圈与轴头的同轴度，避免高速行驶时出现方向盘抖动的问题，螺栓的紧固扭矩需要按照车型要求的数值操作，避免扭矩过大导致螺栓断裂或者扭矩过小导致轮圈松动。轮圈的偏距设计也需要匹配车辆的翼子板宽度，避免装车后轮胎突出翼子板或者蹭到悬挂、内衬部件，保证转向时轮胎与周边部件有足够的安全间隙。
