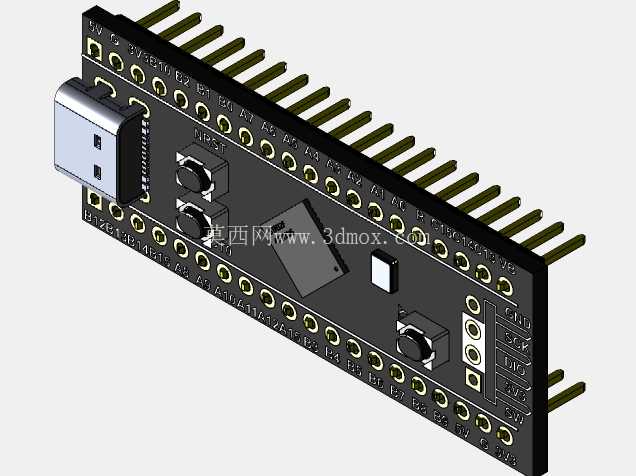

BlackPill核心开发控制板结构设计

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1196089
  • BlackPill核心开发控制板结构设计

  这款嵌入式核心控制板的三维结构设计,完全围绕嵌入式开发场景的实际装机需求展开,从板型轮廓到元件排布都经过多轮装机验证调整。日常做小型智能硬件原型开发、工业现场小型数据采集节点搭建、DIY创客项目主控选型时,这类核心板的结构适配性往往比纸面参数更影响项目推进效率,设计时首先要解决的就是不同装机场景下的安装干涉问题。板体采用长条形窄版轮廓,整体厚度控制在常规PCB加表贴元件的安全范围内,两侧排布的排针引脚采用标准2.54mm间距设计,既可以直接插装在面包板上做快速原型验证,也能通过排母焊接在自定义载板上,适配各类嵌入式项目的扩展需求,排针引脚伸出板体的长度经过反复调整,既保证焊接后的连接强度,又避免过长导致插装时与周边元件产生干涉。

  板载Type-C接口布置在板体短边侧端,接口的突出高度做了精准限位,插装数据线时不会和板边的排针、周边安装结构产生磕碰,接口周围预留了足够的插拔操作空间,即使在紧凑的设备壳体内也能顺利完成数据线插拔操作。板上的轻触按键、复位按键、状态指示元件的排布完全符合嵌入式开发的操作习惯,按键的按压行程与周边元件保持安全距离,按压操作时不会误触周边的表贴元件,状态指示元件的位置刚好在板体边缘区域,装入壳体后可以直接通过壳体预留的观察窗看到运行状态,不需要额外加设导光结构。

  核心主控芯片、电源管理元件的排布充分考虑了散热空间,大功率元件周围没有布置高大的遮挡元件,保证空气流通时能带走工作产生的热量,同时元件之间的走线间距满足常规PCB工艺的生产要求,不会因为结构排布过于紧凑导致生产加工时出现连锡、虚焊等问题。板体上预留的安装孔位采用对称布置,孔径适配常用的M2铜柱安装规格,不管是卧式安装在设备壳体内,还是立式插装在载板上,都能找到对应的固定点位,安装孔周围做了足够的净空区域,固定铜柱拧紧时不会刮伤周边的走线与表贴元件。

  做结构设计时还充分考虑了不同使用场景的兼容性,比如做桌面原型开发时,板体平放的支撑点刚好落在四个边角的排针位置,不需要额外加装支撑脚就能平稳放置在工作台面;装入小型设备壳体时,板体的长宽尺寸适配市面上通用的小型塑料壳体规格,不需要对壳体做额外的切削加工就能完成装配。排针引脚的定义排布遵循常用嵌入式核心板的通用规范,开发者在做扩展板设计时可以直接沿用成熟的外围电路方案,减少重复设计的工作量,板体边缘的走线都做了远离板边的处理,装机时即使板边与金属壳体接触也不会出现短路风险。电源输入回路的元件排布靠近接口端,减少电源走线的长度,降低线路损耗带来的电压波动,板上的滤波电容布置在核心元件的供电引脚附近,能有效滤除电源杂波,保证核心芯片运行的稳定性。整个结构设计没有冗余的装饰性结构,所有的轮廓、开孔、元件位置都服务于实际使用需求,不管是用于教学实验场景的嵌入式课程实践,还是工业场景下的小型控制节点开发,都能快速适配安装,减少结构适配阶段的调试工作量。
