在机架式存储服务器、磁盘阵列柜这类高密度存储设备的内部,硬盘背板是承担硬盘供电、信号转接的核心连接部件,这款八端口SATA背板,主要适配1U/2U机架式设备的前置硬盘仓安装场景,替代传统零散的SATA数据线、供电线直连方案,解决高密度硬盘部署时的线缆杂乱、风道遮挡、维护效率低的实际工程问题。
从实际使用场景来看,这类背板通常垂直安装在硬盘仓的后侧,每一个端口对应一个热插拔硬盘托架的安装位,硬盘推入托架到位后,金手指直接与背板上的连接器对接,无需手动插拔线缆,配合机箱的热插拔控制电路,可实现硬盘不停机更换,大幅降低存储设备的运维停机时间。在多盘位NAS设备、视频监控存储主机、冷数据归档存储节点中,这类结构的背板应用极为普遍,相比线缆直连的方案,背板的连接可靠性更高,可避免长期运行中线缆松动、接触不良导致的硬盘掉盘故障。

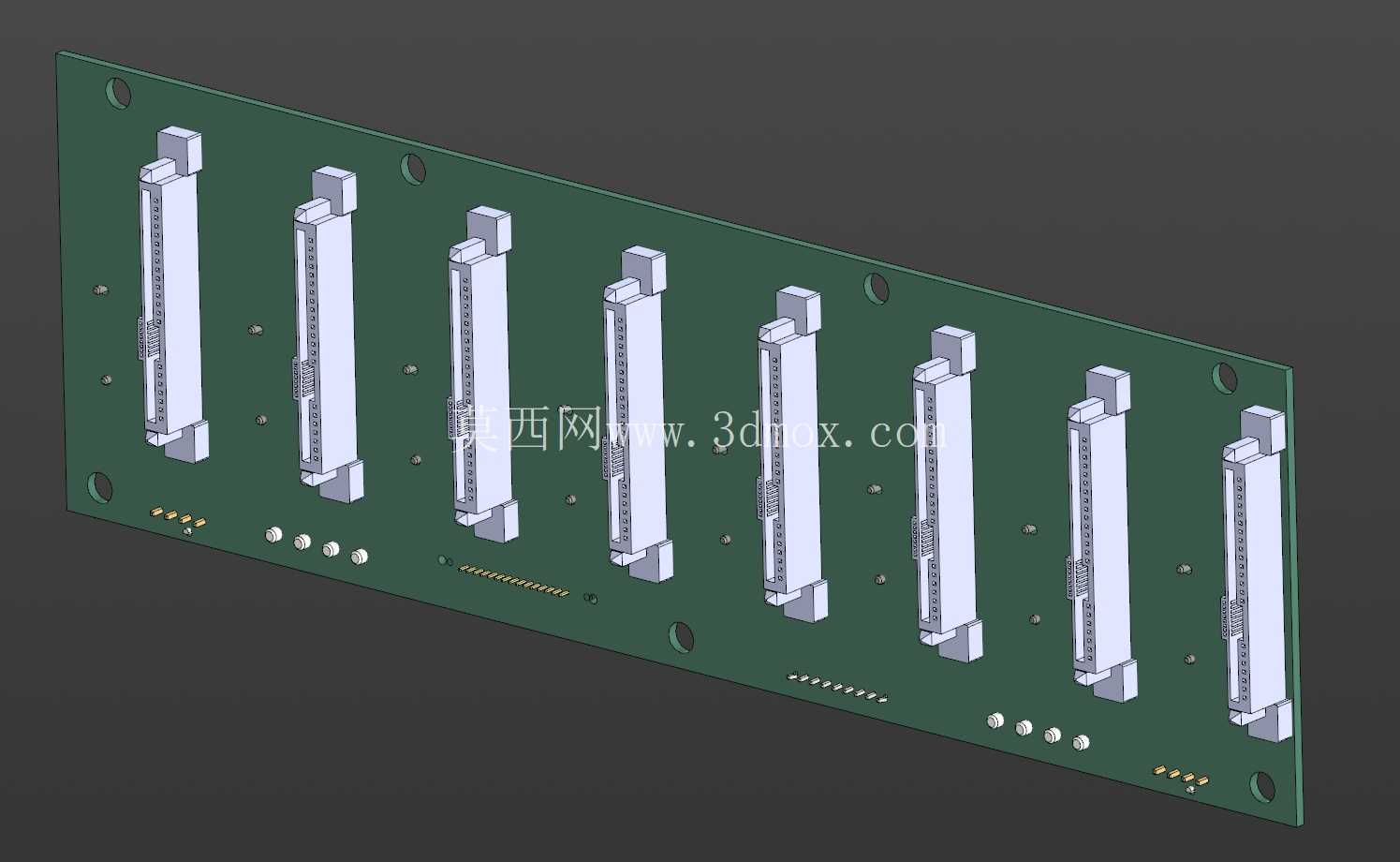

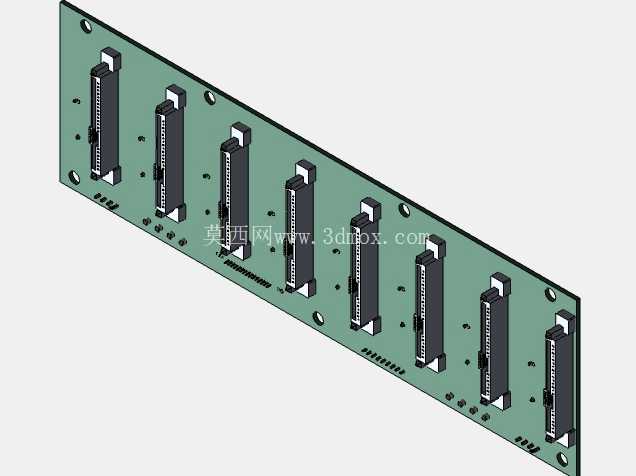

这款背板的设计思路围绕高密度安装下的可靠性展开,整体采用长条形矩形PCB结构,板身预留的四个安装孔位完全匹配标准机架硬盘仓的螺柱位置,安装时可直接通过铜柱固定在机箱钣金上,板边与机箱侧壁、硬盘托架导轨的预留间隙控制在2mm以上,避免安装时板边与钣金剐蹭造成线路短路。板上的8个SATA连接器沿板身长度方向等距排布,相邻连接器的中心间距完全匹配标准3.5英寸硬盘的安装节距,保证每个硬盘托架推入时都能精准对准连接器,不会出现对位偏差导致的连接器插针弯折问题。

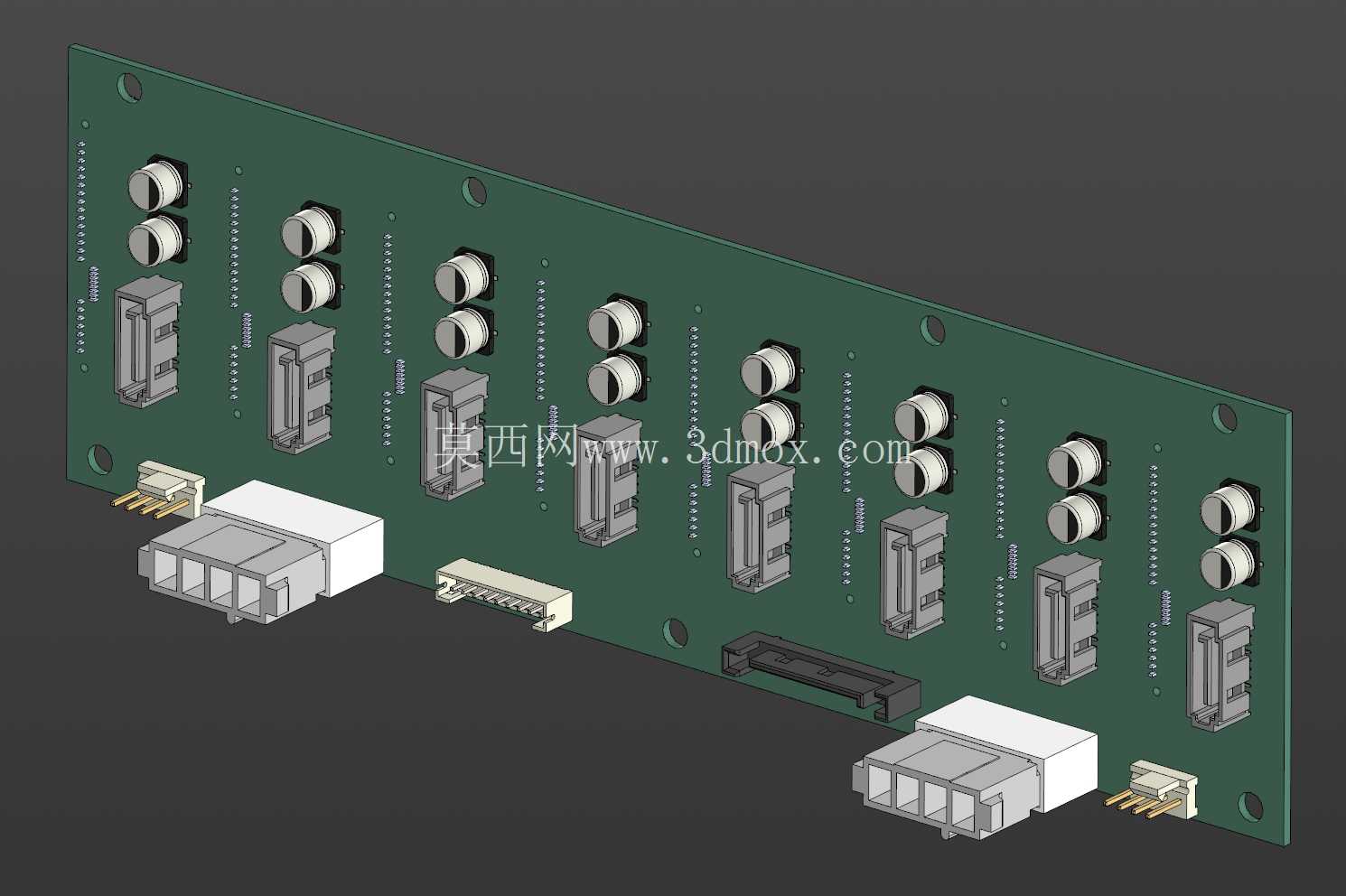

连接器选型上,板载的SATA 7pin信号接口与15pin供电接口采用一体化立式设计,相比分离式接口可减少板上占用空间,连接器的导向槽结构可引导硬盘金手指顺利插入,插拔寿命满足工业级存储设备的运维需求。PCB板的布线设计上,高速信号走线做了等长处理,保证SATA信号的传输完整性,避免高速传输下的信号衰减导致的硬盘识别失败、传输速率下降问题;供电线路的铜箔宽度做了加粗处理,可承载多块硬盘同时启动时的峰值电流,避免线路压降过大导致的硬盘启动失败。
从安装边界来看,这款背板的整体厚度控制在1.6mm标准PCB厚度加上连接器突出高度,总厚度不超过18mm,安装后不会侵占硬盘的安装空间,也不会遮挡机箱内部的散热风道,板身预留的定位孔与机箱螺柱完全对应,安装时无需额外做结构修改,可直接替换同规格的老旧损坏背板。板上未布置过高的元器件,所有贴片元件的高度都控制在连接器高度以下,避免硬盘推入时与元件发生碰撞。
在实际结构验证过程中,这类背板的设计需要重点考虑连接器的焊接强度,因为硬盘插拔过程中会对连接器产生持续的冲击力,所以连接器焊盘做了加大处理,部分焊盘还设计了金属化固定孔,增强连接器与PCB的结合强度,避免多次插拔后连接器开焊脱落。同时板身的安装孔位周围做了露铜接地处理,安装后通过铜柱与机箱钣金连通,实现良好的接地效果,减少电磁干扰对硬盘信号传输的影响,满足工业级存储设备的电磁兼容要求。
对于结构设计从业者来说,这类背板的建模重点在于精准还原连接器的对位尺寸、安装孔的位置度,以及板身与周边硬盘托架、机箱钣金的间隙配合,因为在高密度存储设备中,毫米级的尺寸偏差就可能导致硬盘无法正常插拔、连接器对位不准的问题。建模过程中需要严格参照标准SATA连接器的尺寸规范,以及机架式硬盘仓的安装尺寸标准,保证模型可直接用于机箱结构的干涉检查、装配模拟,为后续的结构优化、样机验证提供准确的三维参考。
- 全部评论(0)
- 模板大小: 8.12 MB
- 售价:5金币
- 下载次数: 96
- 系统要求: STEP / IGES,Rendering
- 软件分类: 通用机械零部件
