Heltec精简版LoRa无线数传模块结构设计

在工业物联网、智慧农业、户外资产定位这类需要低功耗远距离数传的场景里，LoRa节点的硬件选型一直是结构工程师需要重点考量的环节，本次呈现的这款无线数传模块结构，就是针对精简部署场景优化的硬件载体。从实际落地的使用需求出发，这类模块常被嵌入到户外监测终端、智能表计、分布式传感节点内部，不需要额外扩展复杂外设，只要能完成射频信号收发、基础数据处理、外接供电与程序烧录即可，因此结构设计上优先压缩整体占用空间，同时兼顾射频性能与安装便利性。

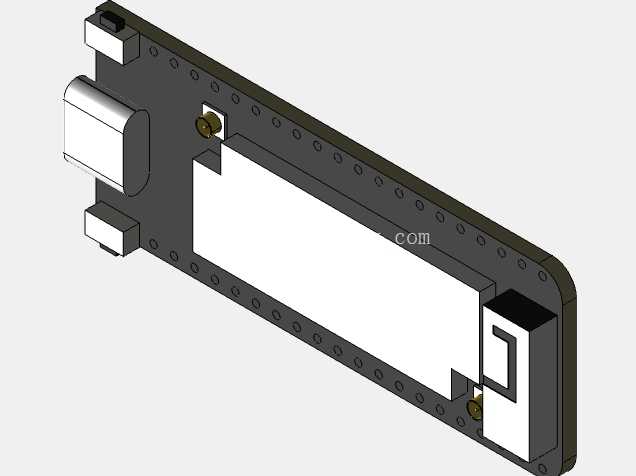

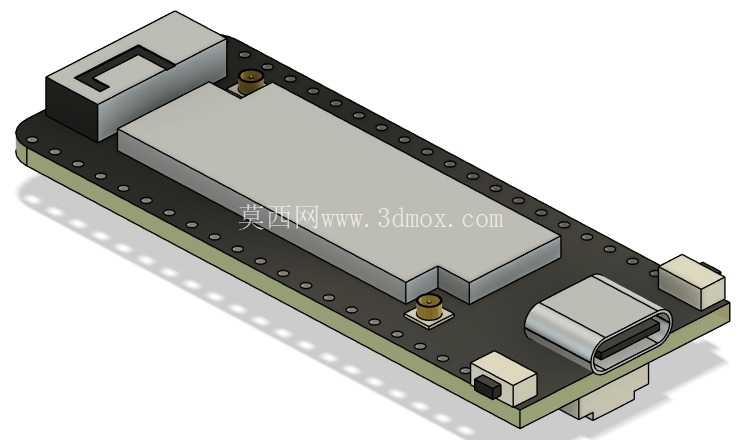

模块整体采用长条形PCB布局，核心处理单元与LoRa射频电路做了分区排布，避免数字信号对射频链路产生干扰，板载的陶瓷天线预留了足够的净空区域，减少周边金属结构件对信号增益的衰减。接口端选用Type-C作为供电与调试接口，接口位置布置在板端短边侧，既方便现场调试时插拔数据线，也能在嵌入设备壳体时预留统一的开口位置，减少壳体二次加工的工作量。板上预留的两个固定铜柱位置，对应标准M2螺丝安装孔位，既可以直接通过铜柱固定在设备内部的安装柱上，也可以搭配排针排母插接到主控载板上，适配两种不同的安装方式，覆盖嵌入式集成与独立模块两种使用需求。

从设计思路上看，这款模块没有预留多余的扩展接口，所有元器件都布置在PCB单面，背面保持平整，一方面可以降低SMT加工的工序复杂度，减少生产环节的不良率，另一方面平整的背面可以直接贴合在设备壳体的内壁或者散热金属片上，在密闭壳体内部也能通过壳体辅助散出主控芯片工作时产生的热量，避免长时间户外高温环境下出现过热降频的问题。板载的复位按键与启动模式选择按键都布置在接口同侧，调试时不需要翻转模块就能完成按键操作，配合侧边的状态指示灯，现场排查故障时可以快速判断模块的工作状态，不需要额外外接检测设备。

安装边界方面，模块整体长度控制在常见的无线数传模块通用尺寸范围内，宽度比常规ESP32开发板窄三分之一左右，可以嵌入到直径50mm的管状监测设备壳体内部，比如智慧水务的管网监测终端、户外土壤墒情采集杆这类内部空间局促的设备，不需要额外修改原有壳体的内部筋位就能完成装配。射频部分的匹配电路做了包地处理，结构上对应位置没有布置高大的金属元器件，避免屏蔽射频信号的发射路径，实际测试时在开阔环境下的通信距离可以达到LoRa制式的标称传输范围，不会因为结构布局的问题导致信号衰减。

元器件选型上全部采用工业级耐温器件，对应的结构高度都控制在3mm以内，最高的天线接口元件高度也不超过4mm，整个模块装配完成后的总厚度不到6mm，对于空间受限的嵌入式场景非常友好。板边预留的半孔焊盘可以根据使用需求选择焊接邮票孔贴片，或者直接焊接插针直插，结构设计上预留了两种焊接方式的空间，不会出现元器件干涉焊盘的问题。在做整机结构适配的时候，只需要在壳体对应Type-C接口的位置开一个标准的Type-C开口，在天线净空区域对应的壳体位置避免使用金属材质，就能保证模块的正常工作，不需要额外做复杂的结构避让。

不同于通用开发板的冗余设计，这款模块的结构完全围绕实际部署场景的需求做减法，去掉了所有非必要的外设接口与元器件，在保证核心数传功能完整的前提下，尽可能压缩体积、降低装配复杂度，不管是做批量的传感节点集成，还是做小批量的项目原型验证，都能减少结构适配的工作量，缩短项目的硬件开发周期。在做三维建模的时候，所有元器件的高度、安装孔位的位置公差、接口的插拔空间都按照实际生产的公差标准做了预留，导出的结构件可以直接导入到整机装配模型中做干涉检查，不需要二次调整尺寸参数，能直接用于壳体设计与安装结构的验证。
