VoCore2开源微型开发板结构设计

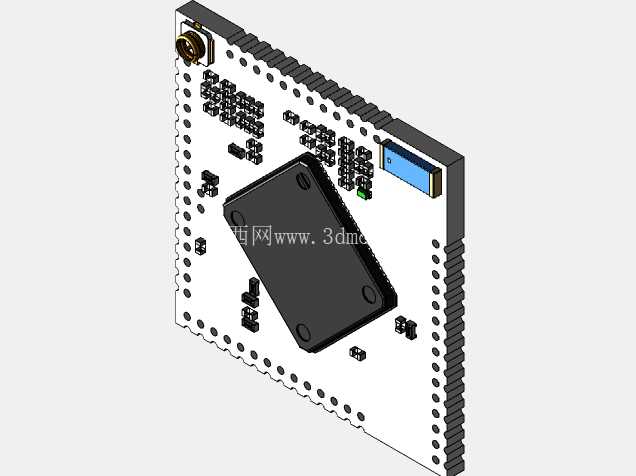

　　这款微型开发板的三维结构还原度覆盖了板载所有元器件的实际装配高度、引脚排布与接口位置，做嵌入式设备集成、小型智能终端开发的结构工程师可以直接参考这个模型做外壳设计、安装位匹配，不用再反复对照实物测量公差。从实际应用场景来看，这类一寸见方的核心板常被用在紧凑型智能房屋控制节点、微型嵌入式教学实验装置、超小型便携路由设备里，因为整体尺寸控制在25.8毫米见方，对安装空间的要求极低，很多对体积有严格限制的物联网终端都会选用这类核心板做主控。

　　板载资源对应的结构预留完全匹配实际硬件：128MB内存颗粒的屏蔽罩高度、WiFi天线座的突出尺寸、USB、UART、I2C、SPI对应的排针焊盘位置，还有20个GPIO引脚的排布间距，都在模型里做了1:1的还原，做结构设计的时候可以直接对齐安装孔位，避免出现外壳干涉、接口对位不准的问题。设计思路上完全贴合开源硬件的模块化需求，核心主控芯片位于板卡中心位置，周边的阻容件、接口元件都做了合理的排布，既保证了信号走线的最短路径，也给后续外接扩展模块留足了空间，板边的半孔焊盘设计可以直接焊接在载板上，不用额外预留接插件的高度空间，进一步压缩整体装配厚度。

　　从安装边界来看，板卡四个角的定位孔位置、板厚尺寸、天线接口的突出高度都做了精准还原，做嵌入式集成的时候可以直接在外壳模型上预留对应的避让槽，不用反复打样验证装配公差。实际做项目选型的时候，这类核心板的结构参数直接决定了终端产品的最小体积，这个三维模型把所有元件的高度差都做了写实还原，包括板侧的排针高度、板端USB接口的插接深度预留、WiFi天线座的安装方向，都能直接给结构设计提供参考，不用再单独去查每个元器件的规格书拼合模型。

　　很多做小型物联网终端的工程师之前做结构设计的时候，经常会因为忽略某个板载元件的高度，导致外壳装配时出现顶壳、接口无法插接的问题，这个模型把所有板载元件的外形都做了还原，包括微小的按键、指示灯的位置和高度，都和实物一致，不管是做3D打印的外壳验证，还是做注塑模具的结构设计，都能直接导入装配，减少前期的测量和建模工作量。对于做嵌入式系统开发的从业者来说，这个模型也可以用来做设备的空间布局仿真，提前规划核心板在整个终端设备里的安装位置，避开电源模块、传感器模块的干扰区域，同时预留好调试接口的操作空间，不用等实物到手再调整整体结构布局。板卡的边缘邮票孔设计在模型里也做了细节还原，焊接到载板的时候对应的焊盘位置、焊接后的间隙都能通过模型提前模拟，避免出现载板和核心板之间的间隙过大或者焊接偏移的问题。另外板载的存储芯片、电源管理芯片的位置和高度也都做了准确还原，做散热设计的时候可以直接根据芯片的位置预留散热片的安装空间，或者规划导热垫的接触位置，不用等实物打样回来再发现散热结构和板载元件干涉。
