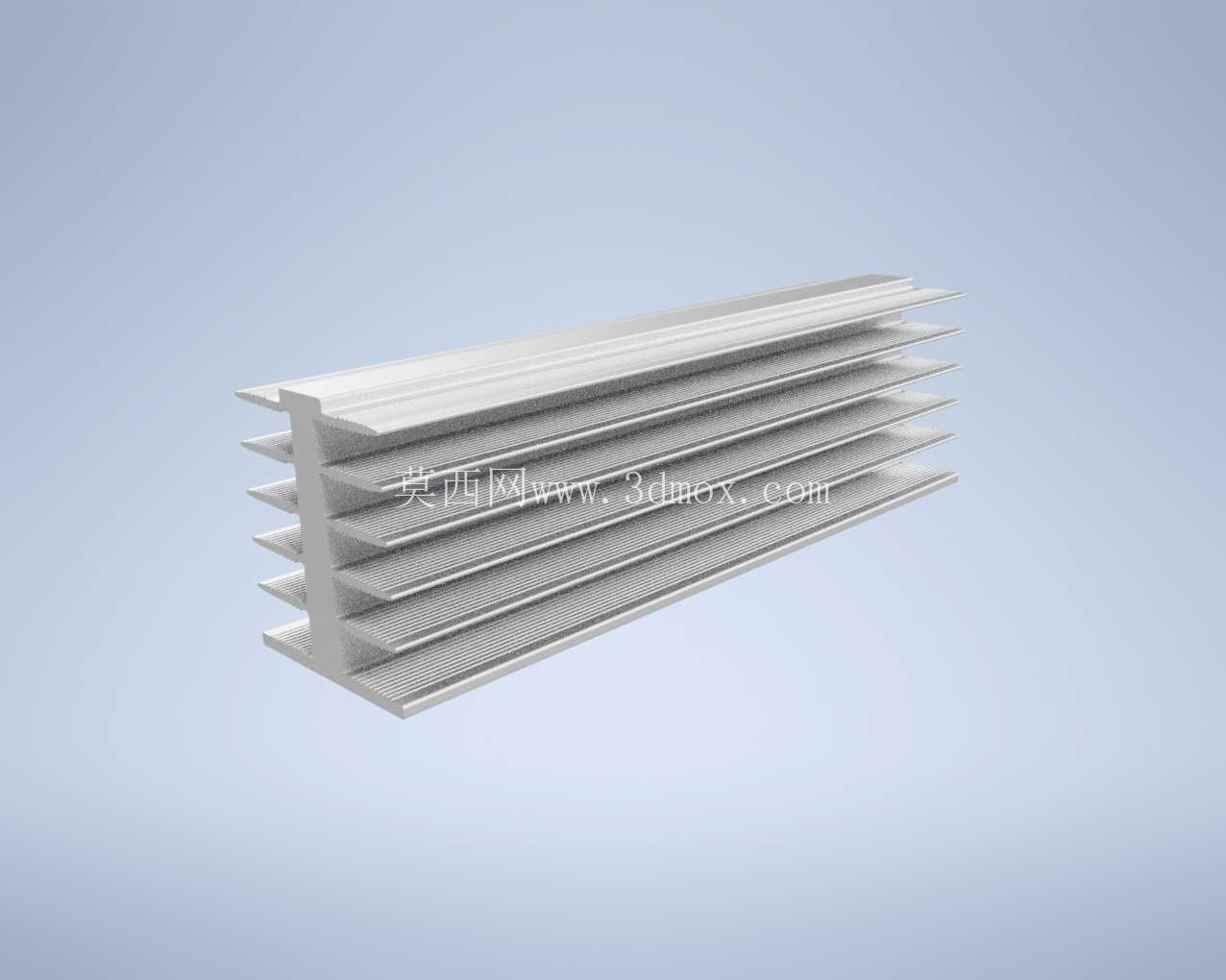

35x40规格铝制挤压型散热冷却结构件

在中小功率电子设备、工业控制板卡、小型电源模块的热管理场景中，这类截面尺寸35x40的铝制挤压散热器是应用频次极高的被动散热元件，不需要额外搭配风冷或液冷回路，仅依靠自身结构与空气的接触面积完成热交换，就能满足多数稳态发热工况的散热需求。从结构设计逻辑来看，这类散热器采用一体化挤压成型工艺，基材选用导热性能优异的铝合金，整体没有拼接焊缝，避免了接触热阻的额外损耗，基板部分厚度均匀，能够保证与发热元件接触面的贴合度，安装时只需在基板对应位置预留固定孔位，通过螺丝或者导热胶就能完成与发热源的紧密贴合，不需要复杂的安装工装。

翅片部分采用等间距平行排布设计，翅片厚度控制在兼顾结构强度与散热效率的合理区间，既不会因为翅片过薄导致挤压成型后出现变形翘曲，也不会因为翅片过厚挤占空气流通的间隙，相邻翅片之间的流道是直通式结构，空气可以在自然对流状态下顺畅穿过流道，带走翅片表面传导的热量，这种平行直翅结构的风阻极低，即便后续需要加装小型轴流风扇做强制风冷，也不需要调整结构就能直接适配，不会出现流道紊流导致的散热效率下降问题。

从安装边界来看，这款散热器的截面外轮廓严格控制在35mm×40mm的尺寸范围内，长度方向可以根据实际发热功率需求灵活裁切，不会因为结构异形导致安装时与周边元器件出现干涉，基板的安装面平面度控制在合理公差范围内，配合常规厚度的导热硅脂就能填充接触面的微观间隙，不需要额外做精密研磨加工就能满足热传导要求。在实际选型应用中，这类散热器常被用在工业PLC的功率模块散热、小型伺服驱动器的散热回路、LED照明驱动电源的被动散热场景，相比带热管的复杂散热结构，它的成本更低，结构可靠性更高，不存在热管漏液、失效的风险，在长期连续运行的工业场景中，使用寿命可以和配套设备保持一致，不需要中途维护更换。

设计这类散热结构的时候，需要重点平衡翅片高度、翅片间距与基板厚度的参数匹配，基板作为热量传导的第一载体，厚度要足够将发热源的集中热量快速分散到整个翅片根部，避免出现热量集中在基板局部无法扩散的问题，翅片的高度不能无限制增加，当翅片高度超过一定阈值后，翅片末端的温度会和空气温度接近，这部分翅片就无法发挥有效散热作用，反而会增加不必要的材料成本与结构重量。这款35x40规格的散热器在结构参数上做了优化，翅片高度与基板宽度的比例控制在自然对流散热的最优区间，在有限的安装空间内最大化了有效散热面积，不需要占用过多的设备内部空间，就能满足15-25W持续发热功率的散热需求，对于多数紧凑型工业控制设备来说，这个散热能力刚好覆盖常规功率器件的发热区间，不会出现散热能力冗余导致的成本浪费，也不会因为散热能力不足导致器件过热降频。

从加工工艺角度来说，一体化铝挤压的生产方式效率极高，开模成本低，适合批量生产应用，挤压成型后只需要做简单的切断、去毛刺、表面阳极氧化处理，就能完成成品加工，阳极氧化层不仅可以提升铝材的表面耐腐蚀性能，还可以提升表面的热辐射系数，进一步提升自然对流状态下的散热效率。在实际装配过程中，这类散热器的安装容错率很高，即便安装孔位存在小范围的公差偏差，也可以通过调整固定螺丝的位置完成装配，不需要对结构做二次加工，对于设备组装生产线来说，可以有效提升装配效率，减少装配环节的工时损耗。在长期运行的工况下，这种全金属结构的散热器可以适应-40℃到120℃的工作温度范围，不会因为温度循环出现结构老化、性能衰减的问题，在有轻微振动的工业现场环境中，也不会出现结构松动、翅片变形的问题，稳定性远优于粘接拼接类的散热结构。
