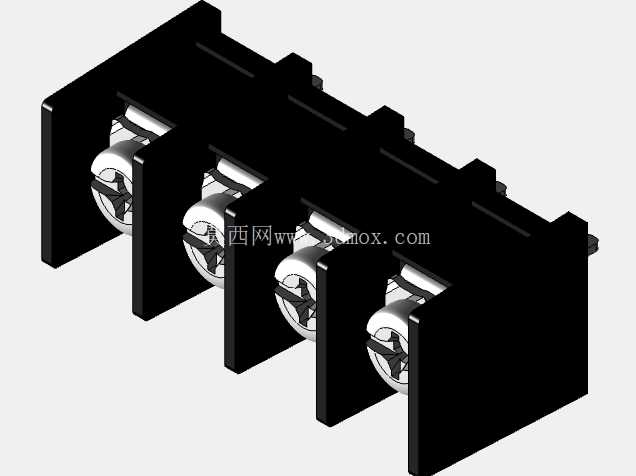

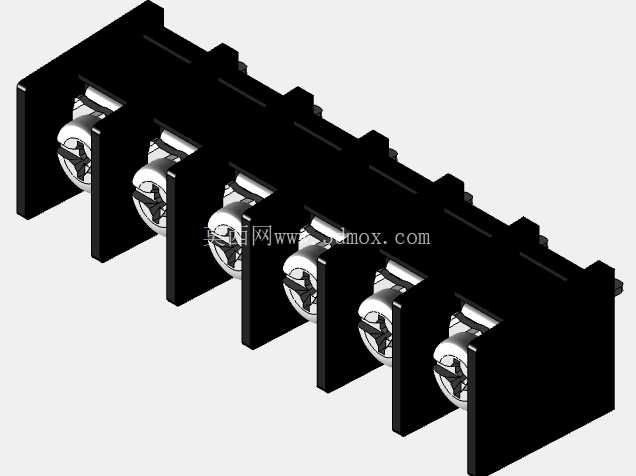

PCB安装用9.5mm间距栅栏式螺丝接线端子

在工业控制板卡、电源模块、大功率驱动电路的PCB设计场景中，接线端子的选型直接决定了整机布线的可靠性与后期维护效率，这款9.5mm间距的栅栏式螺丝端子，正是针对大电流PCB直装场景开发的连接部件。从实际应用场景来看，这类端子常被用在工业变频器的功率回路接线、开关电源的输入输出端、伺服驱动器的动力接线侧，以及各类需要现场人工接线的工控板卡上，相比插拔式端子，螺丝锁紧的结构能提供更稳定的接触压力，在存在振动的工业设备内部也不容易出现松脱打火的问题。

从功能特性上看，这款端子采用栅栏式隔离结构，相邻两个接线位之间设置了绝缘挡墙，能有效避免接线过程中多股铜丝散落造成的极间短路，9.5mm的极间距可以满足AC380V及以下电压等级的电气间隙要求，适配常规工业用电的绝缘安全规范。端子的导电部分采用铜质基材，表面做镀镍处理，既保证了导电性能，也能提升抗氧化能力，降低长期使用后的接触电阻增量；顶部的锁紧螺丝采用防滑槽设计，配合压线片可以将多股导线均匀压紧，不会出现单根铜丝被压断的情况，适配0.5-6平方毫米的多股或单股硬导线，能承载最大30A的持续通流能力，满足大部分中小功率工业电路的接线需求。

在设计思路上，这款端子采用直插式PCB安装脚，引脚间距与极间距保持一致，焊接脚做了预上锡处理，能兼容波峰焊与手工焊接工艺，降低批量生产时的焊接不良率。端子的底座采用耐高温的PA66工程塑料注塑成型，阻燃等级达到UL94-V0级，在焊接过程中能承受260℃的高温不会出现变形，长期工作环境温度可以覆盖-40℃到120℃的范围，适配大部分工业现场的环境温度要求。相邻极之间的隔离挡墙高度超出螺丝顶部2mm，即使在接线完成后盖上绝缘保护盖，也不会因为导线歪斜导致极间距离不足。

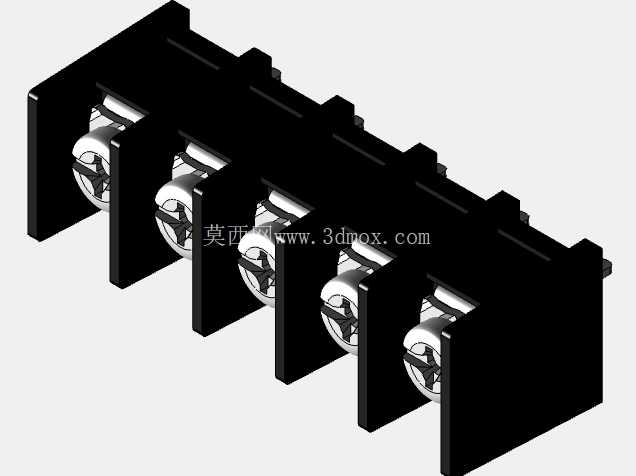

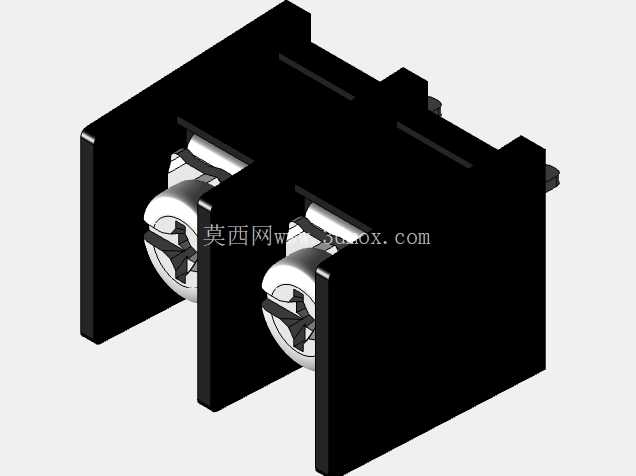

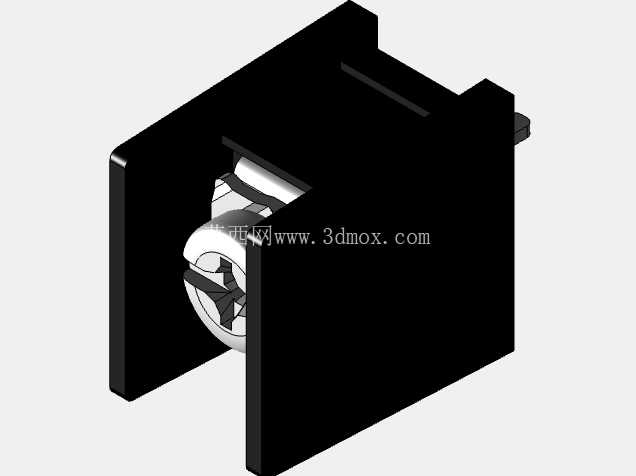

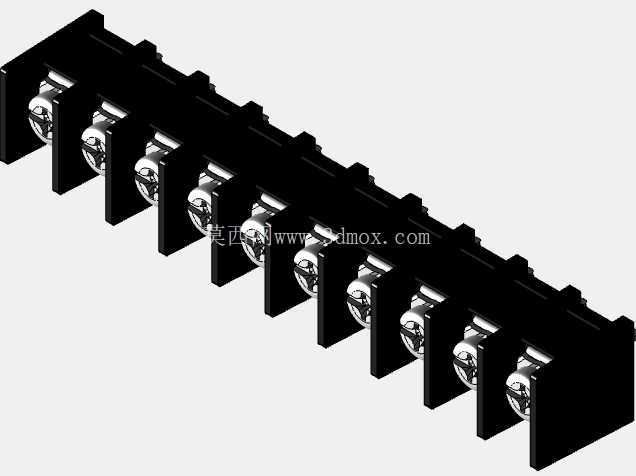

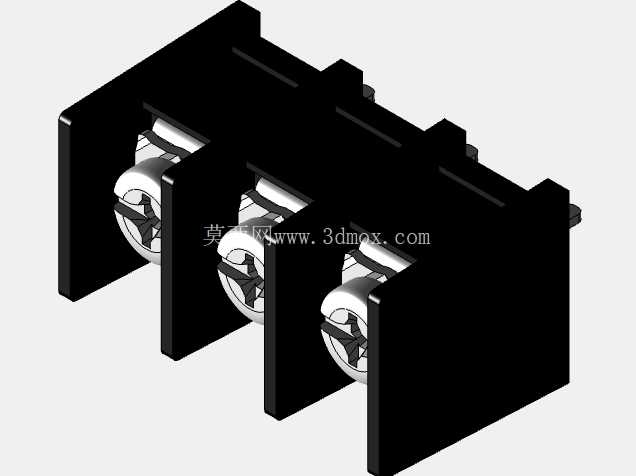

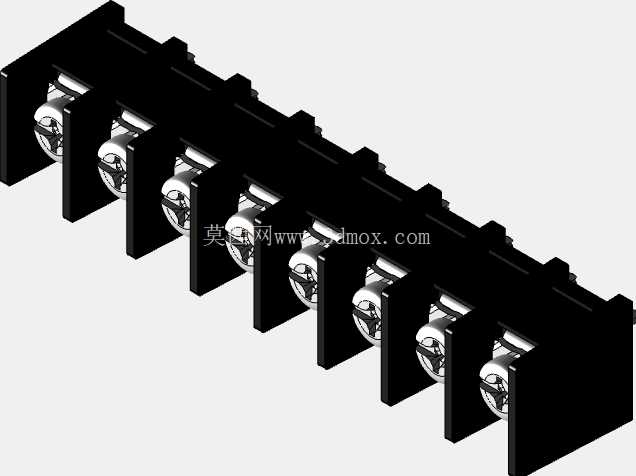

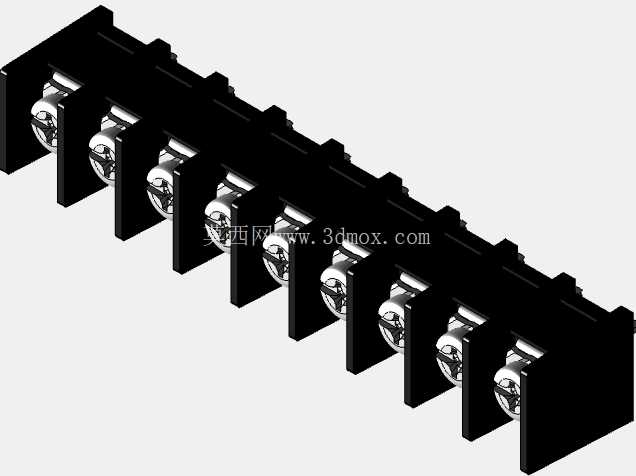

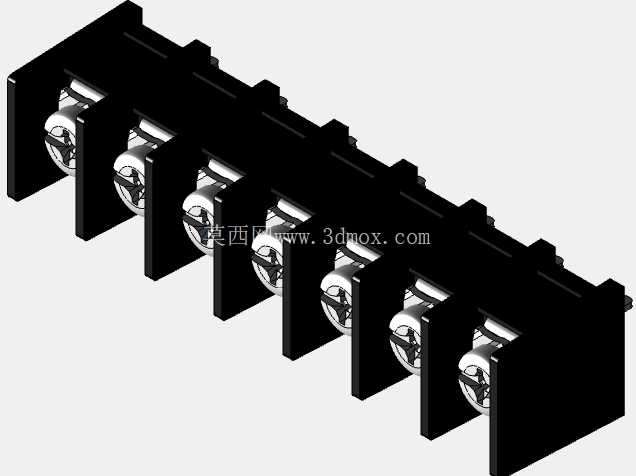

从安装边界尺寸来看，单极的宽度为9.5mm，用户可以根据实际接线需求选择1到10个极位的规格，不需要额外拼接，减少装配工序；端子本体的总高度为14.5mm，安装后在PCB板上方的占用高度较低，适合在空间紧凑的设备外壳内部使用；底部的定位柱高度为1.5mm，在PCB设计时对应位置预留直径1.8mm的定位孔，焊接前可以先将端子卡在PCB上，避免过波峰焊时出现端子偏移的问题。接线口的朝向为水平方向，导线从端子侧面接入，锁紧螺丝位于顶部，接线时不需要倾斜螺丝刀，在设备内部布线时可以顺着走线方向整理线束，减少导线弯折角度，降低线束应力。

在实际选型使用时需要注意，这类端子的焊接脚直径为1.2mm，PCB上对应的焊盘内径建议设计为1.4mm，外径2.5mm，保证焊接时焊锡能充分包裹引脚，提升焊接强度；如果是用于高振动的设备场景，可以在端子底座与PCB之间增加少量红胶固定，进一步提升抗振动性能。端子的压线片设计为蝶形结构，锁紧时压力会均匀分布在导线接触面上，即使是多股软线不压接冷压端子，也能实现可靠连接，减少现场接线的辅料成本。相比同间距的其他接线端子，这款栅栏式结构的爬电距离更长，在潮湿、多粉尘的工业环境下，绝缘可靠性更有优势，不会因为表面积尘导致极间漏电。
