L30D25规格5至12mm轴径爪形联轴器

这款爪形挠性联轴器是机械传动系统中应用极为广泛的基础连接件，主要用于连接两根同轴布置的传动轴，在伺服传动、轻工输送、小型机床进给、自动化检测设备、3D打印传动模组、包装机械送料机构等场景中承担扭矩传递与偏差补偿的核心作用。在实际设备运行中，两根对接的轴往往无法做到绝对的同轴安装，设备运行过程中产生的振动、机架受力形变、轴承游隙变化也会带来径向、角向与轴向的相对偏移，这类偏移如果直接通过刚性轴连接传递，会大幅提升轴承负载，加剧轴端磨损，甚至引发轴件断裂、电机烧毁等故障，而爪形联轴器的弹性结构可以有效吸收这类偏移量，同时缓冲传动过程中的冲击载荷，让动力传递更平稳。

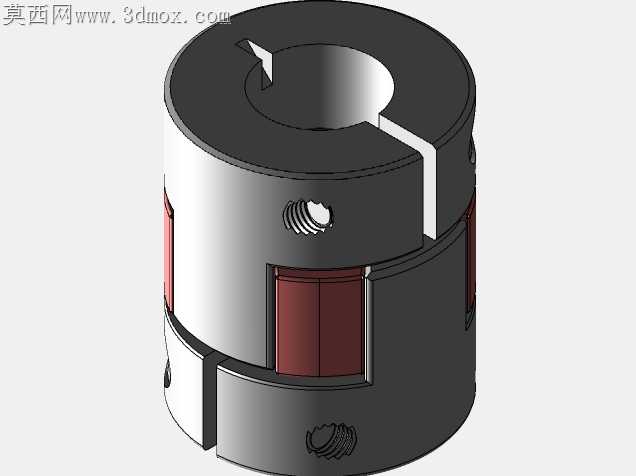

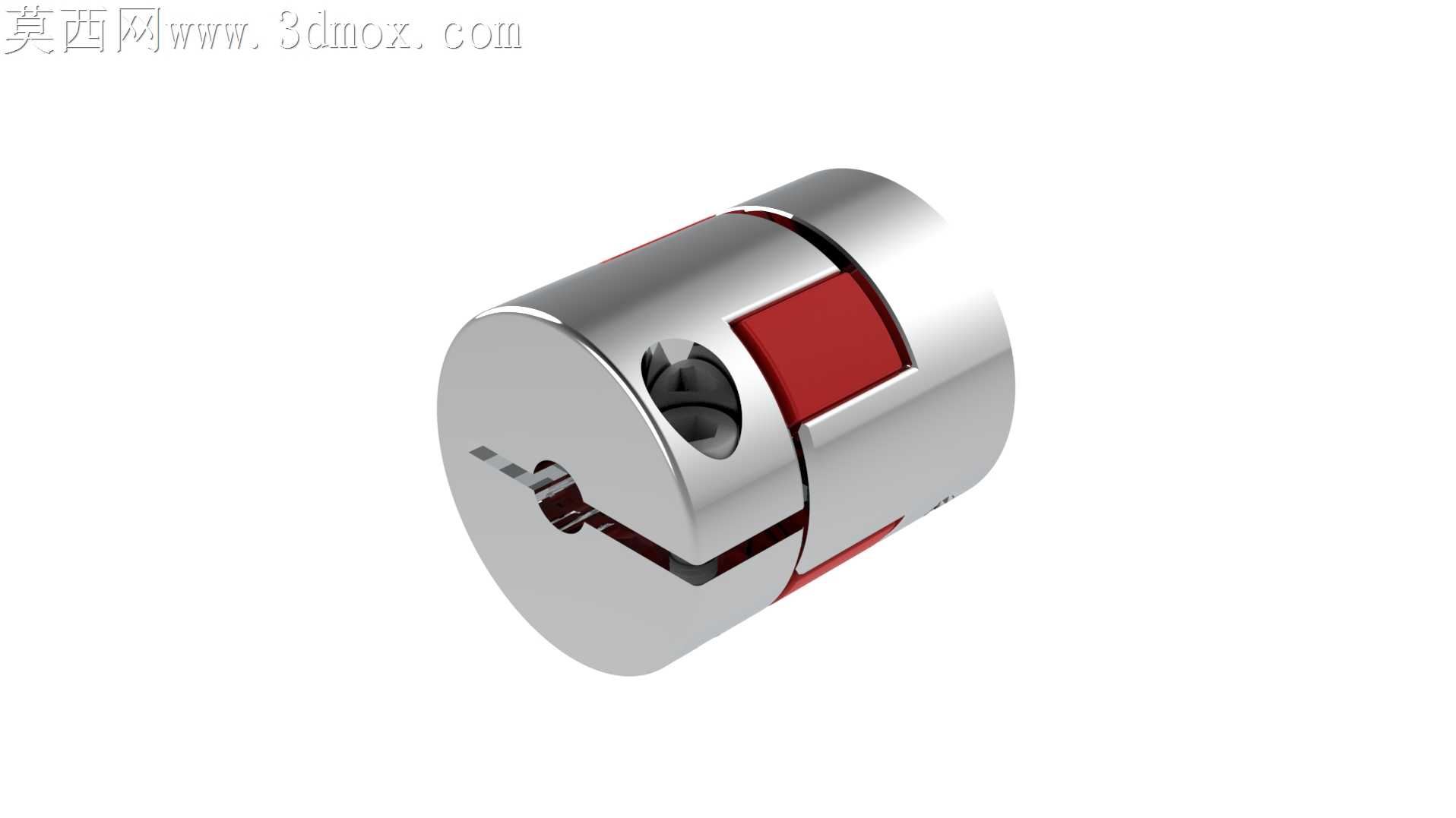

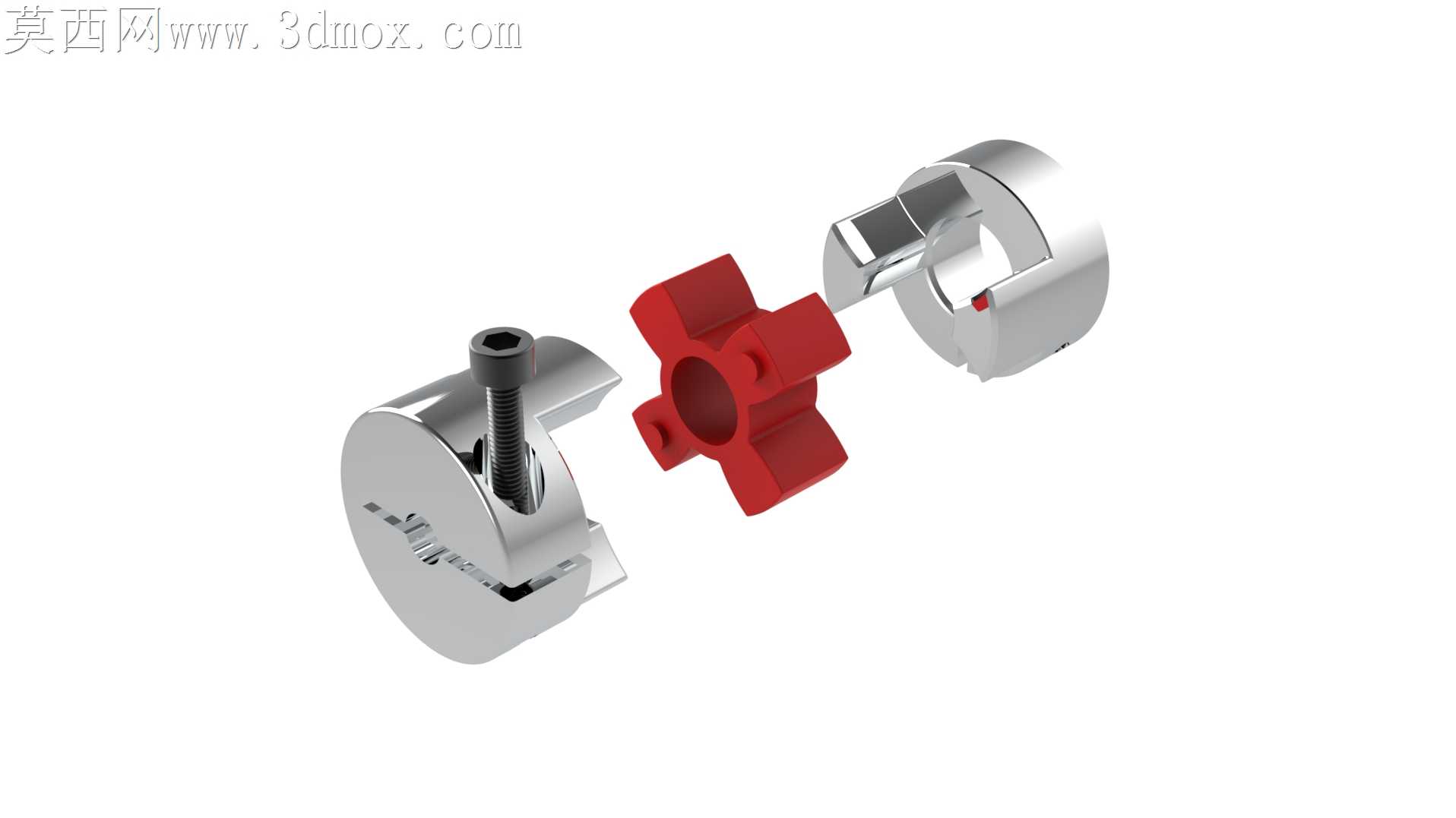

这款联轴器采用经典的三爪交错对接结构，两端为金属材质的轴毂，轴毂上开设夹紧式轴孔，适配直径5mm到12mm区间的不同轴径，可覆盖绝大多数小型伺服电机、步进电机的输出轴尺寸，以及配套的滚珠丝杆、同步带轮轴端尺寸；轴毂侧面设置紧定螺钉安装位，安装时将轴插入轴孔后拧紧紧定螺钉，即可实现轴与联轴器的无间隙夹紧固定，避免传动过程中出现打滑空转的问题，同时夹紧式结构不会对轴表面造成过度损伤，后期拆卸维护也十分便捷。中间的红色弹性体为聚氨酯材质，具备优异的耐磨性能与缓冲减震特性，既可以填补两端爪盘之间的间隙，实现零背隙的扭矩传递，又能在传动出现瞬时过载时，通过自身的弹性形变吸收冲击能量，保护两端的动力元件与执行元件不受损伤。

在设计层面，这款联轴器的整体长度为30mm，外径为25mm，整体结构紧凑，占用安装空间极小，非常适合安装空间受限的小型自动化设备内部；金属轴毂采用铝合金材质加工，表面做阳极氧化处理，既保证了足够的结构强度来传递额定扭矩，又有效控制了整体重量，降低了传动系统的转动惯量，提升高速传动场景下的响应速度。两端轴孔的同轴度经过精密加工控制，安装后不会带来额外的偏心载荷，有效降低设备运行时的振动与噪音。弹性体采用模块化嵌装设计，后期如果弹性体出现磨损老化，无需拆卸两端的轴毂与连接轴，直接更换中间的弹性体即可完成维护，大幅降低设备的运维成本与停机时间。

在实际选型安装时，需要先确认两端对接轴的轴径尺寸落在5-12mm的适配区间内，同时核对设备传递的额定扭矩不超过联轴器的承载上限，安装时要保证两端轴插入轴孔的深度足够，紧定螺钉对准轴上的平位或预加工的定位凹点，确保夹紧可靠；日常运维中定期检查弹性体的磨损情况，当出现弹性体开裂、形变过量、传动异响时及时更换弹性件，即可保证联轴器长期稳定运行。
