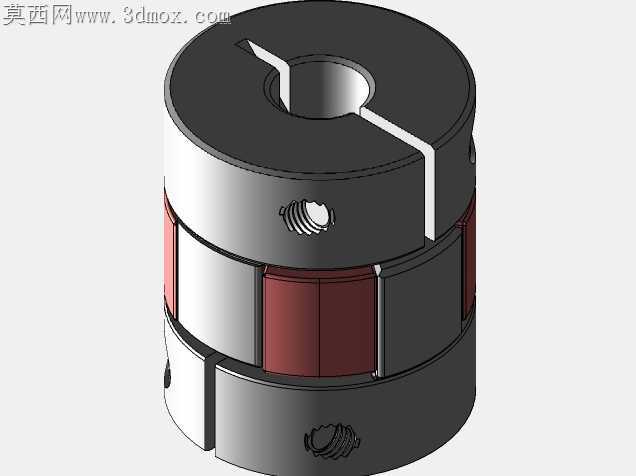

L30D25八毫米轴用爪形联轴器结构设计

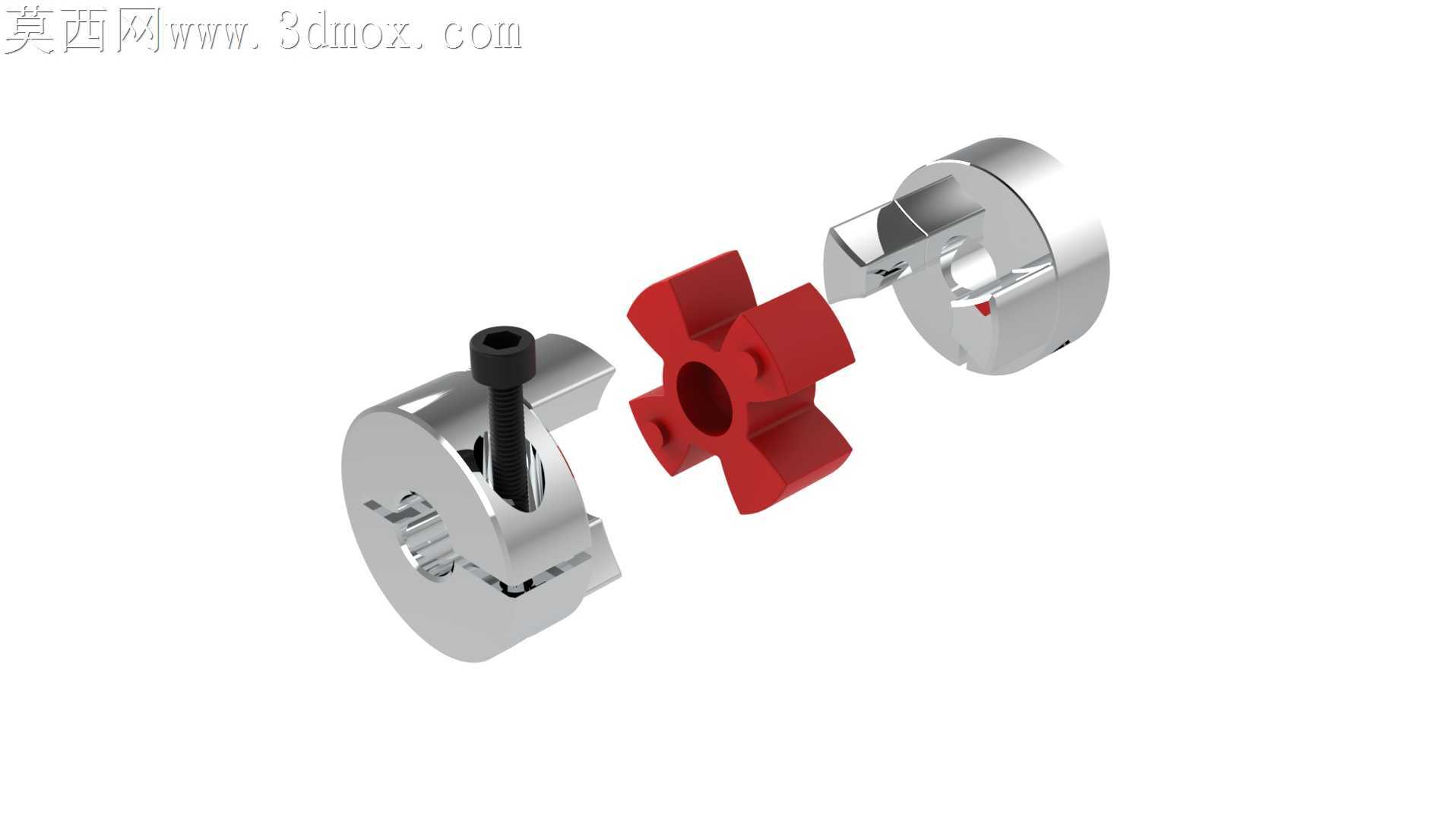

在中小功率精密传动场景中，爪形联轴器是应用极为广泛的轴系连接件，这类构件常被用于伺服传动、小型输送设备、精密检测仪器、轻工自动化生产线的动力传递环节，承担着连接两根同轴布置的传动轴、传递旋转扭矩的核心作用，同时可补偿两轴之间因加工装配误差、承载变形、温度形变带来的微小径向、角向与轴向偏移，避免轴系因附加载荷出现过早磨损、振动异响甚至断裂失效的问题。这款适配8毫米轴径的爪形联轴器，整体轴向长度控制在30毫米，最大外圆直径为25毫米，属于紧凑型小规格传动连接件，适配安装空间局促的小型传动机构，常见于桌面级自动化设备、小型输送辊组、精密测试转台、3D打印设备传动模组等对安装体积有严格限制的场景，可在不占用过多安装空间的前提下完成可靠的动力衔接。从功能设计来看，该联轴器采用爪式嵌合的结构形式，两个半联轴器端部分布有相互啮合的爪状凸台，接合后可通过凸台的接触面传递扭矩，这种结构相比传统刚性联轴器具备一定的挠性补偿能力，无需两轴保持绝对的同轴度即可稳定工作，同时爪部的啮合间隙可根据使用场景调整，既可以做到无背隙的高精度传动适配伺服定位场景，也可以预留微小间隙吸收传动过程中的冲击振动，适配存在小幅载荷波动的传动工况。设计过程中，首先明确了8毫米轴径的适配边界，两个轴端的安装孔均按照8毫米直径的标准光轴设计，可配套顶丝锁紧或者键连接的固定方式，确保轴与半联轴器之间无相对滑动，避免扭矩传递过程中出现打滑丢转的问题；整体外轮廓做了圆弧过渡处理，没有尖锐的棱角凸起，既可以降低运转过程中的风阻与噪声，也能避免安装调试过程中尖锐边角划伤操作人员，同时紧凑的外径尺寸可以适配周边最小26毫米的安装避让空间，轴向30毫米的长度也不会过度挤占轴系的轴向布置空间，方便在密集排布的传动辊组、多轴联动模组中完成布局。在实际使用中，这类爪形联轴器安装便捷，只需将两个半联轴器分别固定在主动轴与从动轴的轴端，对齐爪部位置推合到位即可完成装配，无需复杂的调试对中流程，后期维护更换也十分简便，当传动系统出现过载时，爪部的结构可优先发生形变或断裂，保护后端的电机、减速器等核心传动部件不受损坏，降低设备的整体维护成本。同时其对称的爪形结构在高速运转时可保持良好的动平衡性能，不会因结构偏心带来额外的振动，适配最高数千转每分钟的中小功率传动场景，兼顾了传动可靠性、安装便捷性与空间适配性，是小型精密传动系统中十分实用的轴系连接构件。
