八端口千兆以太网交换机结构设计

本次呈现的八端口网络交换机结构，针对小型办公、家庭组网、弱电间接入层部署场景做了全维度的结构适配，从壳体压铸工艺到端口布局，再到安装边界的考量，都贴合实际工程部署的使用需求。从实际应用场景来看，这类八端口交换机多用于桌面式接入部署，常见于小型工作室的工位组网、家庭多房间网络汇聚、监控点位的前端接入、工业控制柜内的局域网络搭建，不需要机架安装条件，直接放置于桌面、弱电箱内或者机柜层板上即可完成部署，相比多端口机架式交换机，体积更紧凑，适配空间有限的部署点位。

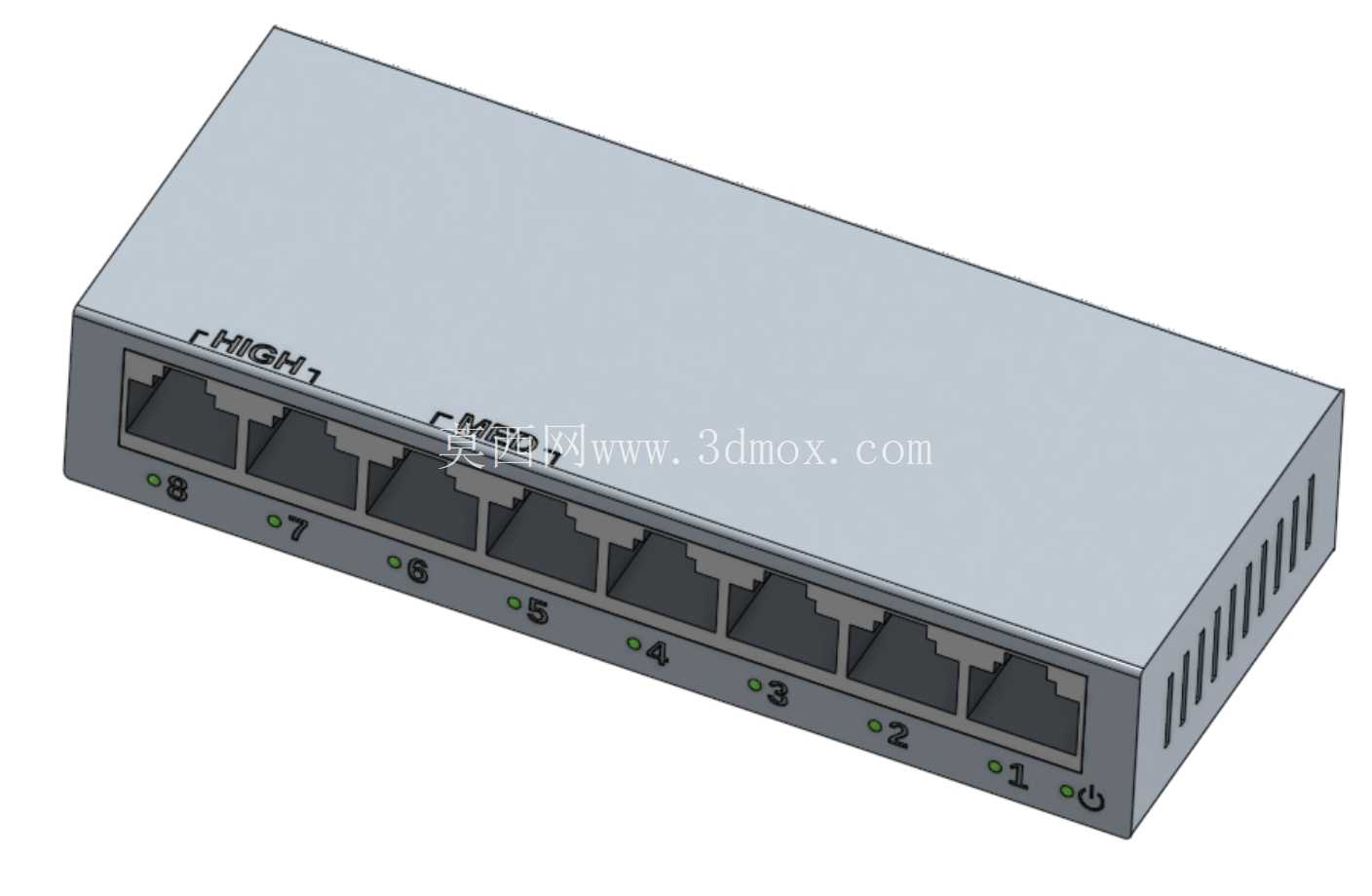

设备的核心用途是为八个网络终端提供有线以太网接入，完成局域网内的数据帧转发，每个端口都配备独立的状态指示灯，在端口下方对应排布，链路连通时绿灯常亮，数据传输时指示灯闪烁，运维人员无需登录管理后台，直接通过目视就能判断每个端口的链路状态，排查故障时可以快速定位不通的端口，减少现场运维的排查时间。端口侧做了内凹的限位设计，RJ45水晶头插入后，卡扣可以完全卡入端口内的限位槽，避免日常触碰网线导致水晶头松脱，哪怕是布线密集的弱电箱内，拉扯网线也不容易出现链路断开的问题。

从功能特性对应的结构设计来看，壳体采用一体压铸的金属壳体，表面做磨砂喷塑处理，既可以屏蔽外界电磁干扰，保证高速数据传输时的信号稳定性，也能提升壳体的结构强度，日常堆叠放置或者轻微磕碰不会出现壳体变形。壳体侧面排布了密集的通风散热槽，因为这类非网管交换机不需要主动散热风扇，依靠金属壳体的被动散热就能满足长时间满负载运行的散热需求，通风槽的开孔方向顺着设备内部PCB板的散热路径设计，空气可以顺着槽位形成自然对流，带走芯片工作产生的热量，同时开孔的缝隙宽度控制在1.8mm以内，避免日常使用时细小的金属碎屑掉入设备内部造成电路短路。设备正面除了八个RJ45端口，还在最右侧设置了电源状态指示灯，设备通电后常亮，直观反馈设备的供电状态。

设计思路上优先考虑了生产装配的便捷性，上下壳体采用卡扣加少量固定螺丝的连接方式，压铸模具的分型面设置在壳体侧面的棱线位置，压铸生产时不会在外观面留下明显的分型线痕迹，减少后续表面处理的打磨工作量。内部PCB板的固定柱和下壳体一体压铸成型，装配时只需要将PCB板对准固定柱放置，拧上两颗固定螺丝就能完成板卡的固定，不需要额外加装固定支架，减少装配零件数量，降低生产装配的复杂度。端口的开孔位置和PCB板上的RJ45插座位置做了公差适配，单边预留0.2mm的装配间隙，避免壳体压铸出现轻微尺寸偏差时，端口和插座对位不准导致水晶头无法插入的问题。

外形尺寸与安装边界方面，设备整体为长方体造型，长度方向适配八个RJ45端口并排排布的空间需求，宽度控制在100mm以内，高度仅27mm，放置在桌面不会占用过多的台面空间，哪怕是放在显示器下方的空隙里也能轻松容纳。底部四个角设置了凸起的橡胶脚垫，脚垫高度2mm，既可以让设备底部和放置面之间留出通风间隙，辅助底部散热，也能增加设备和放置面之间的摩擦力，避免网线插拔时设备顺着推力滑动。设备的电源接口设置在背面侧，布线时电源线可以顺着设备后方走线，不会和正面的网线互相干扰，桌面布线更加整洁。考虑到部分场景下需要壁挂安装，壳体底部预留了两个壁挂挂孔，孔位间距符合小型网络设备的通用壁挂标准，用户只需要在墙面固定两颗螺丝，就能将设备挂装在墙面或者控制柜侧壁上，满足不同安装场景的固定需求。

从结构细节来看，壳体的所有棱角都做了R1.5的圆角处理，没有尖锐的边角，日常拿取安装时不会划伤手部，压铸成型后边角位置不会出现飞边毛刺，减少后续去毛刺的工序。端口上方丝印了端口序号，从1到8依次排列，同时标注了高低速端口的区分标识，方便用户接入设备时快速对应端口序号，做线路标记时可以直接对应端口编号记录，后期维护线路时不需要反复核对线路走向。设备的整体结构设计没有多余的装饰性结构，所有结构特征都服务于功能需求、装配需求和散热需求，完全贴合接入层交换机的实际使用定位，没有冗余设计带来的成本浪费，同时结构强度完全满足日常使用的可靠性要求。
