半入耳式真无线蓝牙耳机单体外观结构

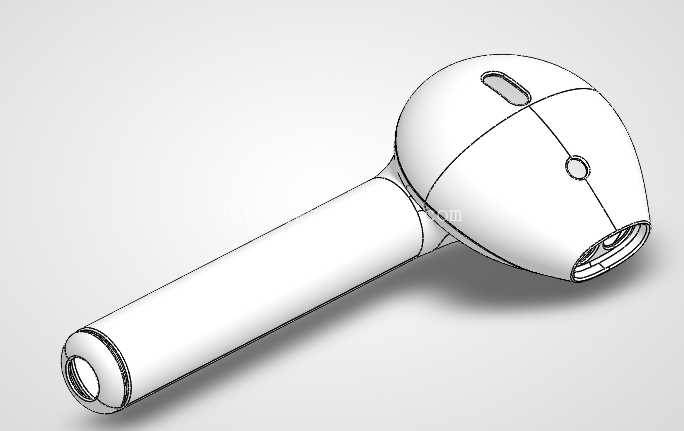

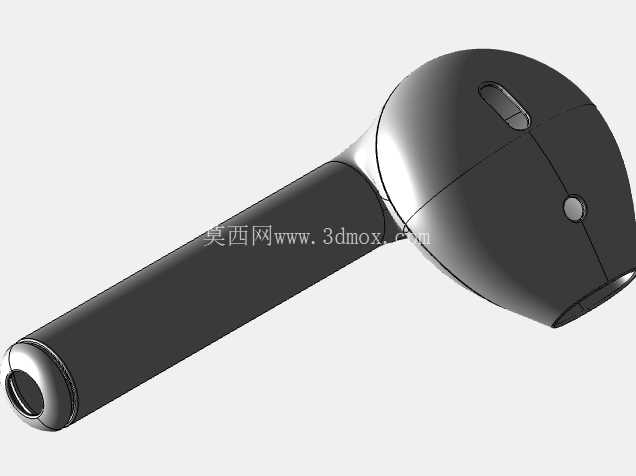

　　这款半入耳形态的音频终端产品，核心应用场景覆盖日常通勤、移动办公、轻量运动等多类个人音频使用场景，区别于入耳式产品的耳道压迫问题，半入耳结构依托耳廓自然支撑实现佩戴，长时间使用的异物感更低，适配绝大多数东亚人群的耳廓尺寸范围。从结构拆分来看，产品整体分为耳塞头部与手柄杆体两个核心区段，耳塞头部的曲面轮廓完全贴合耳甲腔的生理弧度，表面做了连续顺滑的G2曲率过渡，没有尖锐棱角，避免佩戴时与耳内软组织接触产生压痛点；头部端面开设的条形开孔为通话拾音麦克风的声学通道，开孔位置经过角度优化，对准人嘴方向的同时，尽可能降低行走时风切声对通话质量的干扰，头部侧面的圆形开孔为泄压平衡孔，用于平衡耳塞前腔与外界的气压差，避免发声单元振动时腔体内压异常导致的音质失真，同时也能减少佩戴时的耳闷感。

　　手柄段采用长圆柱形态，直径控制在适合手指捏取的范围，表面做哑光质感处理，既不容易残留指纹，也能在取戴时提供足够的摩擦阻力，避免手滑掉落；手柄底部设置的金属触点为充电接触端，对应充电仓内的弹性顶针实现接触式充电，触点周边做了微小的凸台设计，能够减少日常使用中触点与桌面、衣物等摩擦导致的镀层磨损，同时也能在充电时引导顶针与触点精准对位，降低接触不良的概率。设计过程中首先基于人耳三维扫描数据做基础曲面搭建，先确定耳塞头部与耳甲腔接触的几个关键支撑点位置，再通过曲面放样完成整体外轮廓的构建，所有曲面的分模线都设置在产品视觉的非主视面，尽可能保证外观面的完整性；内部结构预留了发声单元、锂电池、蓝牙主控板、天线的堆叠空间，天线区域对应的外壳壁厚做了减薄处理，避免塑料壳体过厚对蓝牙信号传输产生屏蔽影响，同时在手柄与头部的衔接位置做了壁厚加强，防止跌落时衔接处出现断裂问题。

　　安装边界方面，这款耳机单体与充电仓的配合间隙控制在0.15mm范围内，既能够保证耳机顺利放入充电仓，也不会因为间隙过大导致充电时触点对位偏移，耳机放入充电仓的磁吸位置对应手柄内部的磁石安装槽，磁石槽的位置精度直接影响吸附对位的准确性，建模时需要严格控制磁石槽与充电触点的相对位置公差，保证吸附到位后触点完全贴合。从实际使用的功能逻辑来看，耳塞头部的曲面弧度设计需要兼顾佩戴稳定性与舒适度，曲面过凸会挤压耳甲腔造成胀痛，曲面过平则会导致佩戴时容易滑落，经过多轮手板验证调整的曲面曲率，能够在正常步行、慢跑等场景下保持佩戴稳固，不会轻易脱落；外壳的壁厚均匀控制在1.2mm左右，既能够满足日常跌落的结构强度要求，也不会因为壁厚过大导致整体重量超标，单耳重量控制在5g以内，长时间佩戴不会对耳廓造成明显的负重感。

　　声学结构的设计上，前腔的出声孔位置对准耳道方向，出声孔周边设置有防尘网的安装台阶，防尘网通过背胶固定在台阶上，既能够阻挡外界灰尘进入腔体内部沾污发声单元，也能够对高频声学响应起到一定的微调作用；后腔的泄压孔位置避开了用户手持时容易遮挡的区域，防止手指堵住泄压孔导致音质发闷。整体结构的装配采用卡扣加超声焊接的方式，上下壳体的卡扣均匀分布在壳体结合面的周边，超声线的高度设置在0.3mm，焊接后能够保证壳体结合处的密封性，避免外界水汽、灰尘进入腔体内部损坏电子元器件，同时超声焊接的方式不需要额外打胶，装配效率更高，也不会出现胶水溢出污染外观面的问题。
