罗技G502有线鼠标Tach1One轻量化外壳结构

　　日常做外设结构改型的过程中，有线游戏鼠标的外壳优化是很多玩家和结构从业者都会接触的方向，这套适配罗技G502有线版本的外壳结构，核心是围绕轻量化使用需求做的结构重构，同时完整保留了原装PCB的安装适配空间，不需要对原有电路板做任何裁切或者改线就能完成装配。从实际使用场景来看，这类轻量化外壳主要面向长时间操作电竞游戏的用户，原装G502因为配重块和厚实的壳体设计，长时间握持容易产生腕部疲劳，这套壳体在结构设计阶段就把非受力区域的壳体壁厚做了梯度优化，握持接触的主受力面保留足够的抗形变厚度，内部非接触的避让区域做了局部挖空和筋位优化，在保证装配后壳体捏合不产生异响、按键触发不晃的前提下，尽可能降低整体壳体重量。

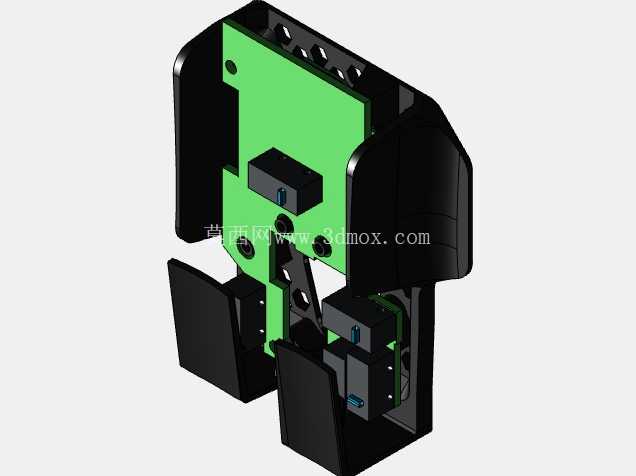

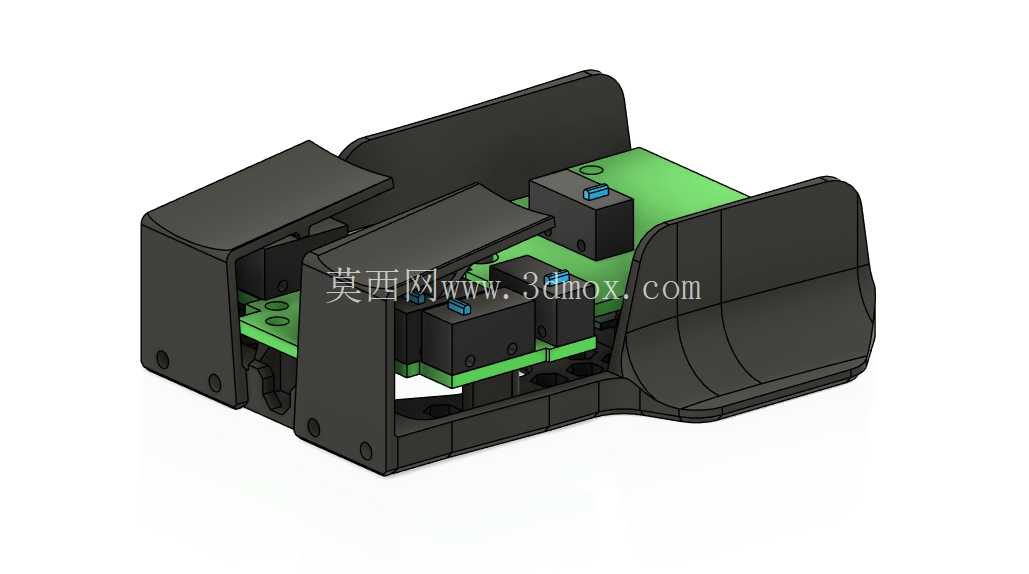

　　设计过程中首先要对齐的是PCB的安装边界，原装G502的PCB上集成了左右按键微动、侧键微动、滚轮编码器以及传感器组件，所有元件的安装高度、接插件的伸出位置都要在壳体建模时做精准避让，图中可见的绿色PCB部分的定位柱孔位，完全匹配原装PCB的安装点位，装配时不需要额外做定位治具，直接将PCB卡入壳体对应的定位槽就能完成初步固定，后续拧上原装固定螺丝即可完成组装。外形层面，这套壳体保留了G502经典的右手人体工学握持曲面，拇指承托区域的弧度和原装壳体保持一致，不会改变用户已经形成的握持肌肉记忆，左右按键的触发间隙做了0.2mm的预留，既不会因为间隙过大产生按键松垮的晃动感，也不会因为间隙过小导致气温变化时壳体形变顶到微动产生误触。

　　侧键区域的开孔位置完全对齐原装侧键的触发行程，按键帽的安装卡位和原装结构通用，用户可以直接沿用原装的侧键键帽，不需要额外打印或者替换配件。从安装边界来看，这套壳体的外部尺寸和原装G502外壳完全一致，用户原来使用的鼠标脚贴、配重仓盖（如果保留配重需求的话）、线材出口的防弯折胶套都可以直接通用，不需要单独适配配件。壳体的分体式结构设计，把上盖、底壳、侧键承托部分做了拆分，打印的时候可以根据使用需求选择不同的材料，握持接触的上盖部分可以选用韧性更好的PETG材料，避免手汗侵蚀或者摔落时开裂，底壳部分可以选用刚度更高的PLA+材料，保证脚贴粘贴面的平面度，不会因为底壳形变导致脚贴贴合不平整、移动时出现剐蹭鼠标垫的问题。结构设计时还特意考虑了3D打印的工艺可行性，所有安装柱的拔模斜度做了1.5度的预留，不需要额外添加支撑就能打印出完整的安装孔位，内部筋位的厚度统一设置为1.8mm，既保证了结构强度，也不会因为打印时壁厚不均产生翘曲变形。传感器区域的开孔做了下沉式设计，和原装壳体的传感器避让深度一致，不会因为壳体厚度变化导致传感器和鼠标垫的工作距离改变，影响光标追踪的精度。滚轮区域的安装卡位保留了原装的滚轮轴支撑槽，原装的滚轮组件、阻尼调节结构都可以直接装入，不会影响滚轮的滚动手感和阻尼切换功能。

　　实际装配测试中，这套壳体和原装PCB的装配间隙控制在0.1mm以内，组装完成后左右按键的触发压力和原装壳体基本一致，侧键的触发行程没有变化，整体重量比原装带配重的壳体轻了近30%，长时间握持操作时腕部的负担明显降低。对于想要自己改装轻量化G502的用户来说，这套结构不需要对原有鼠标的核心电路做任何改动，只需要替换外壳就能完成轻量化改装，门槛相对较低，同时所有的安装点位都做了对位校验，不会出现装不上或者装配后按键失灵的问题。在结构强度验证层面，针对日常使用中容易出现摔落的边角位置，比如鼠标头部的左右下角、拇指承托的外侧位置，都做了局部加厚处理，1米高度自由落体到木质桌面不会出现壳体开裂或者卡扣断裂的问题，完全能满足日常使用的强度需求。
