500W车载便携逆变电源结构设计

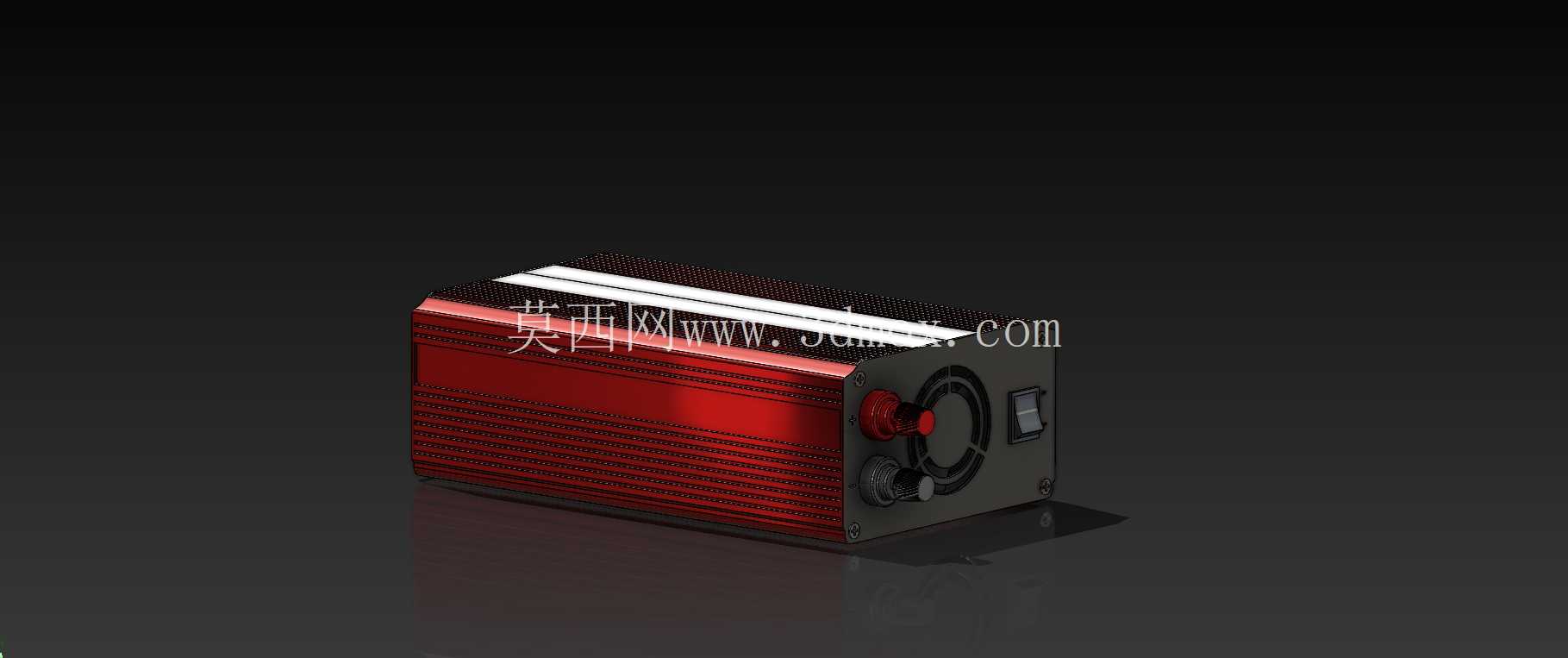

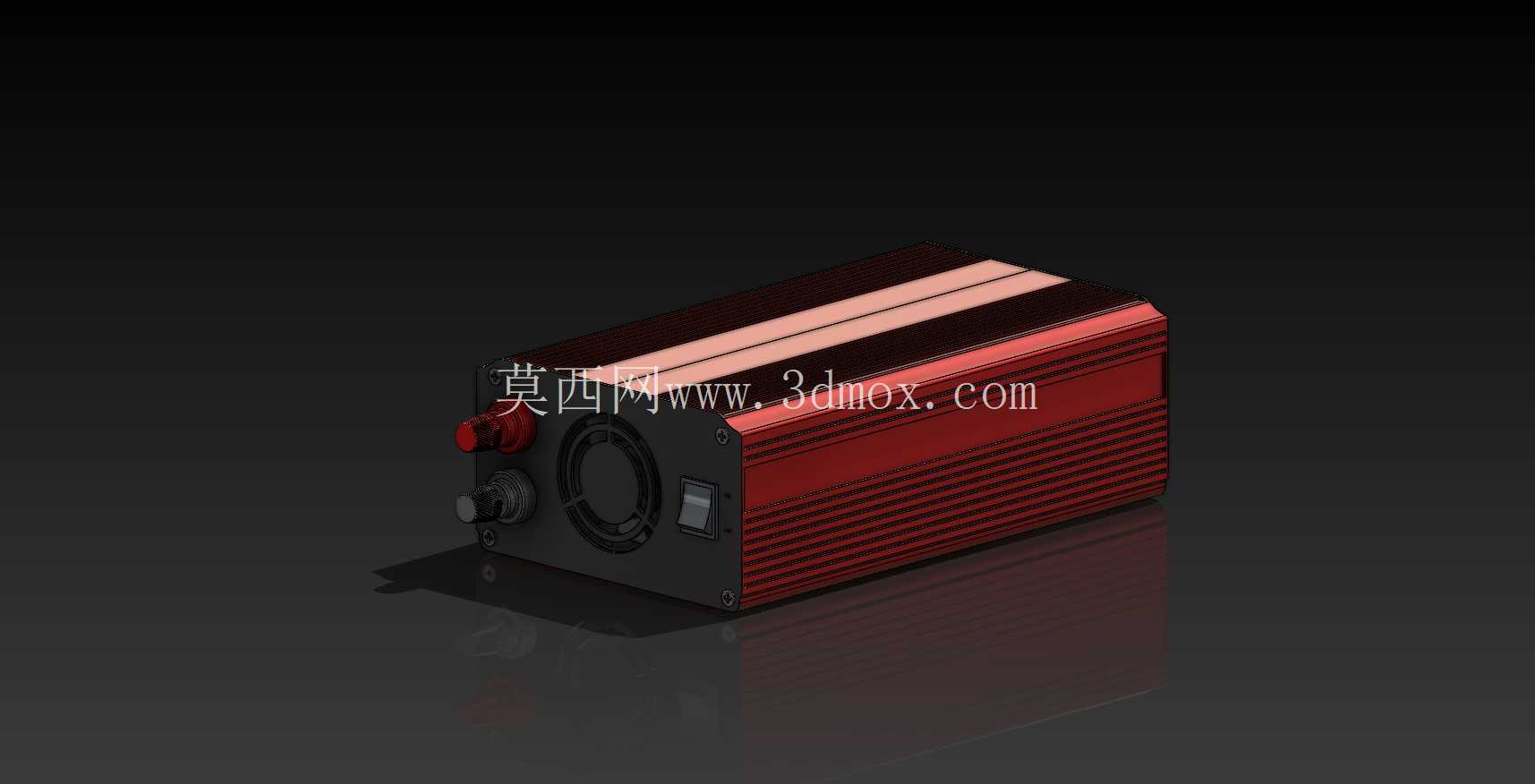

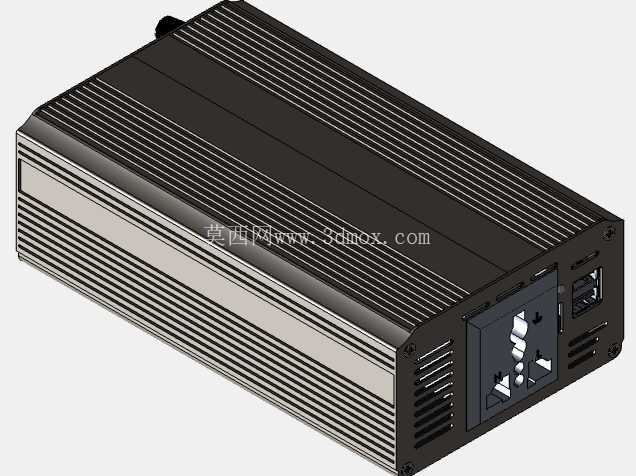

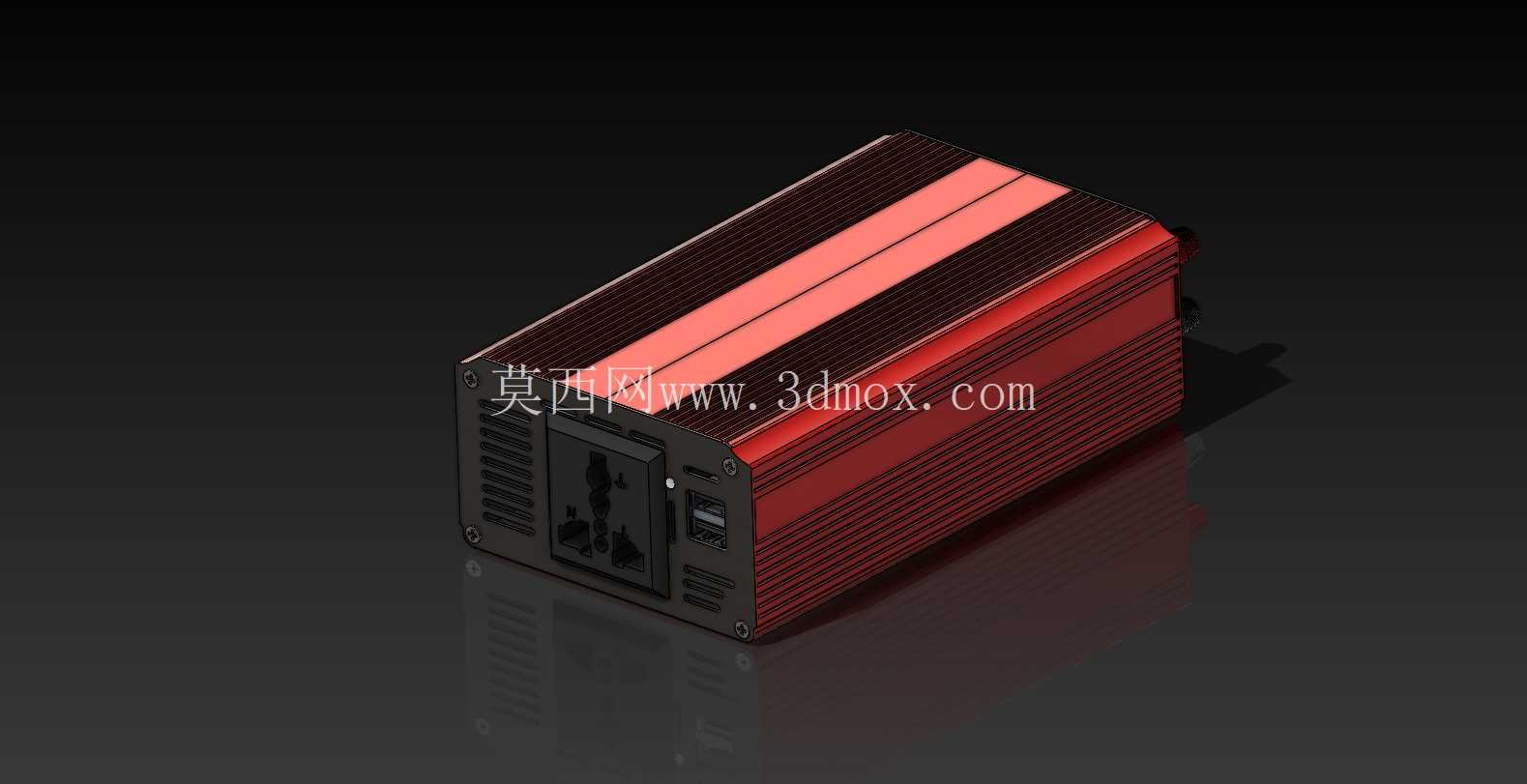

　　这款500W功率等级的逆变电源，核心应用场景覆盖车载临时供电、户外作业小功率取电、小型应急备电等领域，能够将低压直流电能转换为通用市电规格的交流电能，满足小功率数码设备、小型电动工具、便携照明负载的用电需求。从结构设计层面来看，整机采用铝合金压铸成型的上下扣合壳体，壳体表面设计有平行排布的散热筋条，这类结构并非装饰性设计，而是在不额外增加外置散热风扇的前提下，通过增大壳体与空气的接触面积，将内部功率器件工作产生的热量快速传导至外界，兼顾密闭防护能力与被动散热效率，适合多尘、轻度颠簸的移动使用场景。壳体侧面预留的交流输出插座采用国标五孔规格，兼容常见的两扁插、三扁插插头，同时在插座旁预留了直流输入接口与状态指示区域，接口布局遵循常用操作逻辑，日常插拔使用时不会出现线缆互相干涉的问题。整机外形尺寸控制在167mm×98mm的边界范围内，属于小体积便携类电源设备，安装固定时可通过壳体侧面的安装孔位采用螺丝固定在车载置物舱内壁、户外设备柜侧壁等位置，也可直接平放使用，占用空间极小，适配多数狭窄安装空间的布置需求。

　　在结构设计思路上，这款逆变电源的壳体采用分模结构，上下壳体通过侧边螺丝锁紧，内部预留了功率板、控制板的安装定位柱，能够直接对PCB板形成支撑固定，避免移动使用过程中电路板出现晃动移位，同时壳体接缝处设计有止口结构，能够提升整机的防尘防溅能力，适配户外复杂使用环境。散热筋条的排布方向顺着设备长度方向延伸，在车辆行驶或者户外有风的场景下，气流能够顺着筋条间隙快速流通，进一步提升被动散热的效果，避免长时间满负载运行时壳体温度过高触发功率器件过温保护。输出端的插座采用内嵌式安装，插座边缘与壳体表面齐平，既能够避免外力磕碰导致插座损坏，也能减少灰尘从插座缝隙进入设备内部的概率。

　　从实际使用的角度来看，500W的功率输出能力能够覆盖多数日常小功率负载的使用需求，比如笔记本电脑供电、小型手持电动工具作业、户外露营照明与数码设备充电等场景，相比大功率逆变电源，这款产品的体积与重量都更有优势，便携性更强，适合对空间占用、携带重量有要求的使用场景。在建模过程中需要重点关注壳体散热筋的拔模角度，压铸工艺生产时筋条深度与厚度的比例需要控制在合理范围内，避免出现压铸填充不满、脱模变形的问题；同时内部PCB板的安装定位柱高度需要匹配元器件的最高高度，避免合壳时元器件与壳体内壁发生挤压干涉；交流插座的安装开孔尺寸需要严格匹配插座的实际安装尺寸，预留足够的装配公差，保证插座安装后不会出现松动、错位的问题。

　　设备的直流输入端设计有防反接结构提示，避免用户接线时正负极接反损坏内部电路，壳体端部的接线位置预留了线缆固定的卡槽，能够对输入线缆形成抗拉扯保护，避免使用过程中线缆被拽动导致内部接线脱落。整体结构设计没有冗余的装饰部件，所有外部结构都服务于散热、防护、安装固定的实际功能需求，是典型的实用型工业电力转换设备结构，这类小功率逆变电源的结构设计逻辑，核心是在有限的体积内平衡散热能力、结构强度与装配便捷性，同时兼顾移动使用场景下的抗震动、防尘防护需求，建模时需要充分考虑压铸工艺的生产约束，避免设计出无法量产的结构特征。
