E30系列卧式插针高频变压器结构设计

项目分类:变压器/电感器 发布时间:2026-07-14 ID:1196184
  • E30系列卧式插针高频变压器结构设计
  • E30系列卧式插针高频变压器结构设计

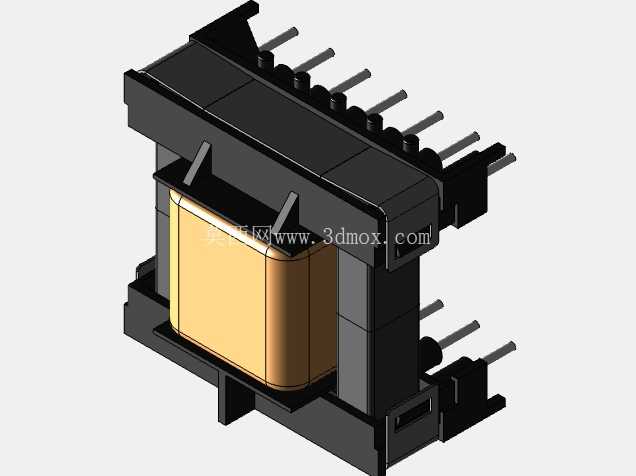

这款插针式磁芯变压器的三维结构,是针对小功率开关电源场景做的适配设计,日常在工业控制板卡、小功率驱动模块、消费类电源适配器里都能见到同结构产品的身影,核心作用是实现高频工况下的电压变换、电气隔离与阻抗匹配,相比传统工频变压器,依托铁氧体磁芯的高磁导率特性,能在几十kHz到上百kHz的工作频率下保持较低的磁损,大幅缩小电源模块的整体体积。

从结构设计逻辑来看,整个组件拆分后分为磁芯、绕组骨架、铜质绕组、插针引脚四个核心部分,磁芯采用EE型对合结构,中柱与边柱的磁路截面积经过核算,匹配n87材质的功率损耗特性,在常规工作磁通密度下不会出现过早饱和的问题,骨架采用耐高温工程塑料注塑成型,侧边设计的挡边结构一方面可以约束漆包线绕组的绕制边界,避免绕线过程中出现溢线、塌线的问题,另一方面预留的磁芯安装卡槽,可以让对合的两片磁芯精准定位,装配后不需要额外做复杂的定位校准,点胶固定后即可保证磁路气隙的一致性,避免批量生产时因气隙偏差导致的电感量离散性过大。

引脚部分采用直插式设计,引脚间距按照常规PCB板的通孔焊盘间距做了匹配,两侧伸出的引脚分别对应原边、副边绕组的出线端,骨架上预留的引脚过孔与绕线工位的卡槽对齐,绕线作业时漆包线可以直接挂接在引脚根部,经过浸锡处理后就能实现绕组与引脚的可靠电气连接,不需要额外的转接接线,能大幅提升批量装配的效率。磁芯外侧的绕组区域做了分层隔离设计,原副边绕组之间预留的绝缘挡墙,可以满足安规要求的电气间隙与爬电距离,在做耐压测试时能避免原副边之间出现击穿打火的问题,适配多数民用、工业级电子设备的安规准入要求。

从安装边界来看,这款变压器的本体长宽尺寸控制在30mm与15mm量级,厚度方向7mm的尺寸(不含引脚伸出长度),可以适配厚度受限的板载安装场景,比如薄型电源模块、嵌入式控制板的板上安装,不会因为器件高度过高影响整机的壳体装配。引脚伸出骨架底部的长度经过核算,插入标准1.6mm厚度PCB板后,露出焊盘的长度刚好满足波峰焊的吃锡要求,不会出现引脚过短焊接不牢、或是引脚过长剪脚后残留锡渣的问题。磁芯与骨架的配合公差控制在0.1mm以内,装配后磁芯中柱的对接面贴合紧密,能有效降低磁路的气隙损耗,避免工作时出现异常的磁致伸缩噪音。

实际选型应用时,这款结构的变压器可以根据不同的功率需求调整绕组线径与绕制匝数,骨架的绕线窗口面积预留了足够的余量,既可以绕制小电流的信号采样绕组,也可以通过多股并绕的方式适配大电流输出的副边绕组,磁芯的固定方式除了常规的点胶固定,也可以在骨架外侧预留的卡扣位置加装固定钢夹,在振动工况较强的应用场景下,避免磁芯出现松动移位,保证长期工作下的电感参数稳定性。整个结构的三维建模过程中,对所有的配合面、安装孔位、引脚位置都做了参数化关联,调整磁芯尺寸或是引脚间距时,可以快速驱动整个模型更新,不需要重复绘制各个零件,能大幅缩短同系列不同规格变压器的设计周期,也方便后续导出工程图做开模验证、PCB封装匹配等工作。
