适配2.5mm硅胶线的PCIE电源线布线通道结构

在台式计算机、工业工控板卡、服务器扩展单元的硬件组装场景中，PCIE扩展设备的供电走线一直是结构布线里容易被忽略却直接影响整机可靠性的细节。常规装机时电源线材随意弯折、挤压，不仅会干扰机箱内部风道，长期运行下线材外皮与金属机箱边角反复摩擦还可能出现破损，引发供电短路风险，而这款布线通道结构正是针对这类实际工程痛点开发的专用走线构件。

从实际使用场景来看，该通道主要应用于板卡侧供电线束的规整排布，尤其是需要布置多根外径2.5毫米硅胶供电线的场合——这类硅胶线因耐温性好、弯折寿命长，常被用于大电流供电回路，但线身偏软，缺乏定型能力，若无专用走线构件约束，很容易在设备运输震动、长期热胀冷缩的过程中出现位移，搭接到散热鳍片或者高速信号走线区域，带来不必要的电磁干扰或者散热阻碍。

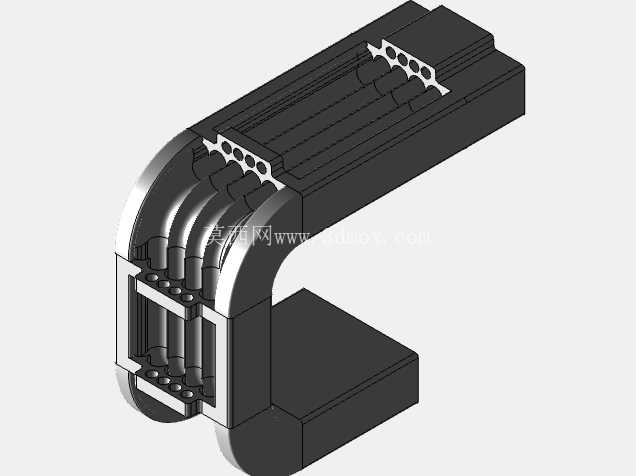

设计层面上，这款通道采用了90度弯折的整体式结构，刚好适配PCIE插槽与供电接口之间常见的垂直转向走线路径，避免线材在转角处出现过小的弯折半径——要知道硅胶线虽然弯折性能优异，但如果弯折半径小于线径的3倍，长期使用下内部铜芯还是会出现疲劳断股，导致供电接触不良、压降过大的问题，通道的圆弧过渡内壁刚好把线材的弯折半径控制在安全阈值以上，每一个线孔都对应单根线材的独立排布空间，孔位边缘做了圆弧倒角处理，不会割伤线材外皮，多线并排布置时也不会出现线材互相缠绕、挤压的情况，每根线的走线路径都被独立约束，后期检修更换线材时也能单独抽拉，不会牵扯到相邻线束。

从安装边界来看，该通道的平直段长度、弯折段高度都匹配标准ATX机箱、工控机箱内PCIE扩展区域的预留空间，安装时不需要对现有机箱结构做额外裁切改造，通道底部带有平整的安装基面，可以通过背胶或者微型螺丝固定在机箱内壁或者板卡支架上，不会和旁边的内存插槽、散热马甲、显卡固定卡扣产生结构干涉。通道的出线端和入线端都做了扩口导向设计，穿线时不需要刻意对准孔位就能顺利把硅胶线穿入，批量组装时能有效提升布线工序的作业效率，不需要操作人员反复调整线材位置。

结构细节上，通道的侧壁做了加厚处理，具备足够的结构强度，即便在装机过程中被其他构件挤压，也不会出现形变压伤内部线材的情况，线孔之间的分隔筋厚度均匀，既保证了每根线材的独立空间，又不会让整体结构过于笨重占用过多机箱空间。和常见的扎带布线、缠绕管布线方式相比，这种一体式通道的布线整齐度更高，线材的位置完全固定，不会因为设备搬运震动出现走位，同时通道本身的硬质外壳可以隔绝线材和周边金属构件的直接接触，哪怕机箱内部出现小的金属碎屑掉落，也不会直接落到线材外皮上造成磨损短路。

在实际选型适配时，只要是采用2.5毫米外径硅胶线做PCIE供电走线的场景，不管是消费级台式主机改装，还是工业控制计算机的内部布线，亦或是多显卡并行计算服务器的供电线束整理，这款通道都能适配，它不需要匹配特定品牌的板卡或者机箱，只要走线区域的安装空间满足通道的外形尺寸要求，就能直接使用，不需要做额外的结构修改。通道内部的线孔数量刚好对应常规多路线材的排布需求，不会出现孔位闲置浪费或者孔位不足需要叠加多个构件的情况，整体结构紧凑，安装后不会突出到风道区域影响机箱内部的空气流通，也不会阻挡周边元器件的散热路径。
