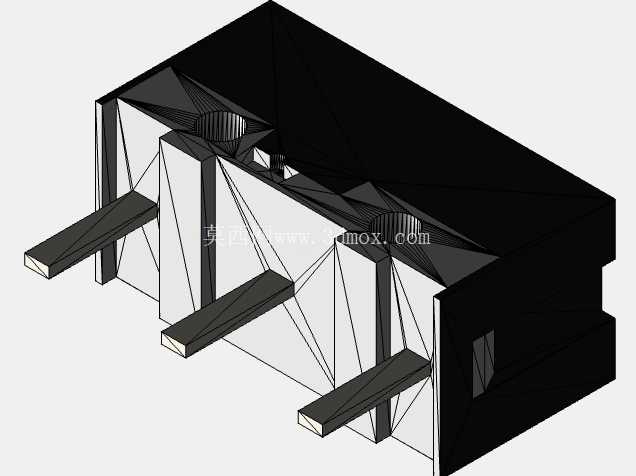

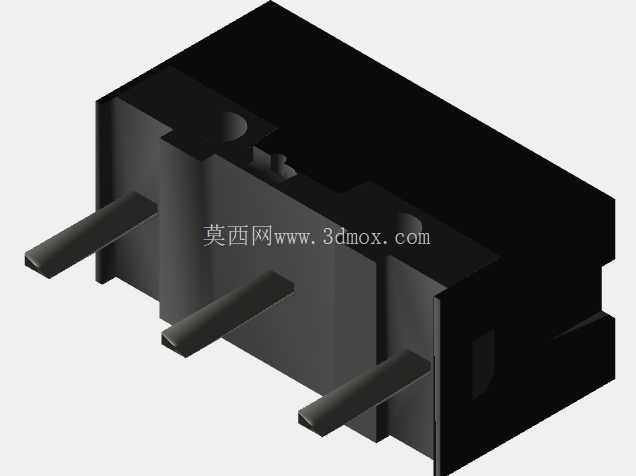

欧姆龙D2FC微动开关精准尺寸复刻结构

　　在消费电子外设、工业控制触发回路、小型机电设备的信号采集场景里，这类小型微动开关是承担机械动作到电信号转换的核心基础元件，日常接触的游戏鼠标左右按键、小型设备限位触发、工控面板操作按钮内部，都能见到同规格微动的身影，它的触发行程短、反馈清晰、寿命稳定的特性，决定了整套操作机构的手感一致性与触发可靠性。做这类元件的三维建模时，不能只照着外观轮廓拉伸出大致外形，必须先把实际安装场景的边界条件捋清楚：首先是插装引脚的位置度，两个固定插脚与中间信号引脚的中心距、引脚伸出本体的长度、引脚本身的厚度公差，直接决定了它能不能顺利插装到PCB对应的焊盘孔位里，要是引脚位置偏了0.2mm以上，批量组装时就会出现插装卡滞、虚焊的问题，所以建模时优先以实测的引脚安装基准为坐标原点，再反向推导本体的各个结构位置。

　　其次是本体的外形尺寸，黑色塑壳的总长、总宽、总高要和实物完全匹配，尤其是顶部按键的凸台位置、按键的圆弧顶面轮廓，这部分直接关系到外部按键压杆的按压行程匹配——很多外设改装时会出现按键空程大、触发压力不对的问题，本质就是替换的微动按键高度和原装件有偏差，导致压杆按压的初始位置不对，所以建模时按键的顶面高度、按键相对于本体的前后左右位置，都要和实测值保持一致，按键的活动行程预留也要符合实际的动作范围，不能把按键和塑壳做成一体固定结构，要留出合理的活动间隙，还原真实的按压活动状态。

　　塑壳侧面的两个定位凸点也不能忽略，这两个凸点是安装时卡在安装座定位槽里的结构，用来防止微动在反复按压过程中出现移位，凸点的直径、突出高度、中心高度位置，都要按照实测尺寸还原，不然安装时要么卡不进定位槽，要么装好后有旷量，长期使用后位置偏移导致触发失效。从设计逻辑上看，这类微动的结构是典型的快动开关结构，外部按压按键带动内部弹片快速翻转实现通断，所以外部结构的所有尺寸都是为了保证内部弹片的动作行程稳定，建模时虽然不需要把内部弹片、触点的细节全部做出来，但外部的所有装配、按压相关的结构尺寸必须精准，不然这个模型就只能做外观展示，没法用到实际的结构设计配合里。比如在做鼠标内部结构设计时，需要把微动模型装配到PCB上，再模拟上盖按键柱和微动按键的接触位置，计算按键柱的磨损余量、按压的触发行程，如果微动模型的尺寸有偏差，整个按键的手感模拟、干涉检查都会出错，开模后就会出现按键按不动、触发不灵敏的问题。还有在做小型设备的限位机构设计时，微动的安装位置是根据运动部件的触发行程来定的，要是微动本体的长度尺寸不对，运动部件压到微动时的行程就会超出设计范围，要么压不到触发不了，要么压过头把微动按键压坏。

　　建模过程中，对于塑壳的脱模斜度、边角的圆角细节也做了还原，这些细节虽然不影响主要安装尺寸，但在做装配干涉检查时，边角的圆角如果做成直角，可能会误判和相邻结构的干涉，实际生产中塑壳件都是有脱模斜度和圆角的，还原这些细节能让模型在工程应用里的参考价值更高。引脚部分做了合理的倒角处理，还原实际元件引脚端部的导向结构，方便在虚拟装配时模拟插装过程，不会出现直角边卡滞的误判。整个模型的尺寸基准统一，所有结构的尺寸都来自实物卡尺测量，对于无法直接测量的内部避让位置，根据外部结构的壁厚、同类元件的常规设计做了合理推断，保证外部装配尺寸1:1匹配实物的同时，内部结构的壁厚也符合注塑件的工艺要求，不会出现壁厚不均、结构不合理的问题。在实际选型使用时，这类微动的触发压力、寿命参数是根据使用场景选的，但结构安装尺寸是通用的，所以这个精准的尺寸模型可以直接用到各类需要选用该规格微动的设备结构设计里，不用再反复核对实物尺寸，能减少结构设计阶段的尺寸核对工作量，也能避免因为尺寸偏差导致的装配问题。
