浸入式冷却1Wire总线集线器结构设计

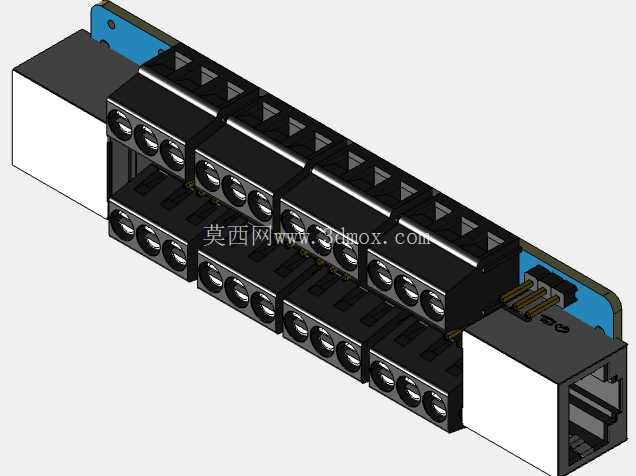

　　在数据中心浸没式液冷、工业高温控制柜、户外密闭监控节点这类散热条件受限、环境温湿度波动大的场景中，常规1Wire总线的接线节点往往因为接触氧化、节点温升、线缆拉扯松动出现通讯丢包、传感器读数漂移的问题，这款浸入式冷却型1Wire集线器就是针对这类特殊工况做的结构优化设计。从结构布局来看，整体采用模块化堆叠式的端子排布，单排预留8组接线端口，每个端口对应独立的信号隔离腔，避免多节点并接时的信号串扰，端口采用按压式弹簧接线结构，无需额外工具即可完成单根线缆的压接固定，适配0.2-1.5平方毫米的多股或单股信号线缆，接线端的金属接触片做了镀镍钝化处理，可长期浸没在氟化液、矿物油等常用绝缘冷却介质中不发生腐蚀，接触电阻长期稳定在5毫欧以内，不会因为介质浸泡出现接触不良的问题。设备两端预留标准RJ45接口作为总线级联端口，可实现多台集线器的手拉手级联扩展，单台设备最多可扩展挂载16个1Wire总线设备，比如温度传感器、湿度传感器、门禁触点、漏水检测绳这类低功耗总线外设，级联端口做了防反插结构设计，接口周围增加了一圈密封凸台，配合密封圈可实现IP67级的密封防护，即使整个设备完全浸入冷却介质中，也不会出现介质渗入接口内部导致短路的问题。

　　设备的安装基板采用蓝色环氧玻纤板材质，厚度1.6毫米，基板两侧预留直径3.2毫米的安装孔，孔距为标准的100毫米间距，可直接固定在标准DIN导轨安装件上，也可通过铜柱直接锁附在密闭机箱的内壁，安装时无需额外做绝缘处理，基板本身的耐温等级达到FR-4级，可长期在-40℃到125℃的环境温度下稳定工作，不会因为长期高温浸泡出现基板变形、铜箔脱落的问题。端子模块部分采用黑色阻燃PBT材质注塑成型，每个端子模块之间预留1毫米的散热间隙，即使在满负载挂载传感器的工况下，总线芯片产生的微量热量也可通过周围的冷却介质快速带走，不会出现局部热量累积导致芯片过热降频的问题。

　　设计过程中特意将所有的电子元器件都布置在端子模块的内侧，完全被冷却介质包裹，没有裸露的发热元件暴露在空气中，避免了在高湿环境下出现凝露导致的短路风险，同时端子模块的外壳做了哑光磨砂处理，减少冷却介质流动过程中在表面积攒气泡影响散热效率。设备的整体外形尺寸控制在120毫米长、40毫米宽、25毫米高的范围内，不会占用过多的机柜内部安装空间，对于改造类的液冷项目，可直接在原有布线的基础上替换原有接线端子排，无需重新规划机柜内部的布线路径，接线完成后可直接将设备浸没在冷却介质中，不需要额外做防水密封处理。

　　在信号完整性设计上，每个接线端口都预留了TVS保护管的焊接位置，可根据现场的电磁干扰情况选择是否焊接保护器件，应对工业现场的浪涌、静电干扰问题，总线走线采用等长布线设计，差分信号的走线长度差控制在0.5毫米以内，保证高速总线通讯的信号稳定性，即使在100米的总线长度下，也可稳定实现16kbps的通讯速率，不会出现数据包丢失的问题。考虑到浸入式冷却场景下的后期维护需求，每个接线端口旁边都预留了激光雕刻的端口编号标识，标识深度0.1毫米，即使长期浸泡在冷却介质中也不会出现标识脱落、模糊的问题，维护时可直接根据编号对应传感器点位，无需反复核对线缆标签。设备的两端接口处都做了应力释放结构，线缆接入后可通过自带的扎带固定位将线缆锁附在基板上，避免设备运输、介质流动冲击导致线缆拉扯脱落，提升长期运行的结构可靠性。
