便携式真空冷却储液筒体结构设计

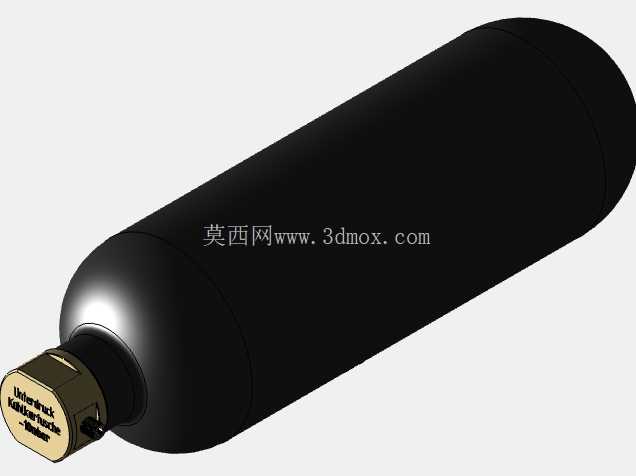

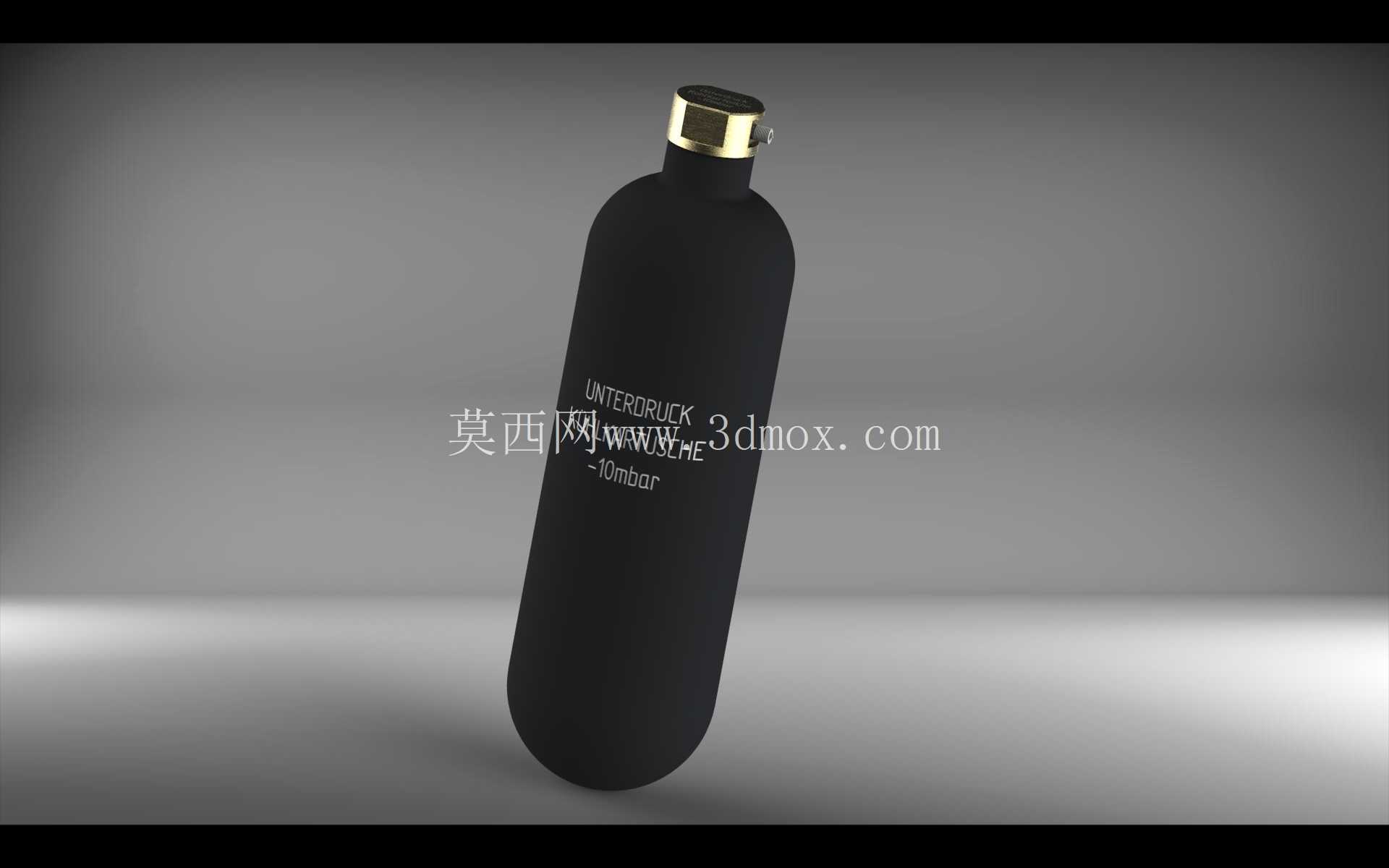

　　在实验室小批量样品快速冷却、户外便携低温存储、小型应急制冷系统的应用场景中，这类真空冷却储液筒体是核心的功能承载部件，区别于常规常压储液容器，它的核心作用是通过构建密闭真空腔室，配合外接压缩抽气设备实现腔体内液体的快速降温结冰，同时依托真空层的隔热特性维持内部低温状态，减少外界环境温度向内部的热传导，避免冷量过快流失。从结构设计逻辑来看，整个筒体采用细长圆柱加底部圆弧封头的构型，这种形态首先是为了匹配真空容器的受力特性，圆弧封头可以均匀分散腔体内外压差带来的结构应力，避免直角结构处出现应力集中，在抽真空形成内外压差的工况下，不需要额外增加过多壁厚就能满足结构强度要求，有效控制整体重量，适配便携使用的需求。

　　筒体顶部的密封连接结构是整个设计的核心边界，需要兼顾真空密封可靠性和外接管路的快装需求，接口位置预留了标准的真空软管连接位，和阀门组件配合时可以实现抽气通路的通断控制，密封面采用平面加密封圈的常规真空密封结构，加工难度低，密封件更换方便，日常维护不需要特殊工装就能完成密封件的替换。筒体的外形尺寸控制充分考虑了手持便携的使用需求，筒身直径适配成年人单手握持的围度，整体长度控制在单手持握不会出现重心过度偏移的范围，底部的圆弧封头除了受力优化之外，也避免了平底结构放置时的磕碰损伤，同时圆弧面在放置时可以适配不同的平面支撑场景，不需要额外配套专用底座就能稳定直立放置。

　　在功能实现的结构设计上，筒身内壁做了光滑处理，减少液体在壁面的附着残留，同时光滑壁面可以降低热传导的接触面积，配合抽真空后形成的绝热层，能让内部液体在压力降低到对应饱和蒸气压时快速蒸发吸热，实现快速降温结冰的效果，整个过程不需要额外添加制冷介质，只需要外接压缩抽气设备就能完成降温过程，适合无固定制冷电源的户外场景或者临时应急冷却的使用需求。设计过程中需要重点考虑的安装边界是顶部阀门组件的配合公差，真空密封的失效大多来自配合面的公差超差，因此接口位置的同轴度、平面度都需要满足中真空工况的密封要求，同时筒体整体的圆度公差需要控制在合理范围，避免抽真空时出现筒体失稳变形的问题，筒身外壁做哑光处理，一方面是减少使用过程中的划痕残留，另一方面也可以避免外壁反光带来的使用干扰，顶部的金属密封端盖采用和筒身过盈配合加焊接的连接方式，保证连接位置的结构强度和密封可靠性，避免长期使用后出现焊缝泄漏的问题。

　　在实际使用场景中，这类筒体可以搭配小型便携压缩机使用，完成小剂量液体的快速冷却、低温样本的临时存储，相比常规的保温容器，它可以主动实现降温过程，而不是仅被动维持低温，在需要快速获得低温冰体的应急场景中，不需要提前预冷准备，只需要装入常温液体，连接抽气设备就能在短时间内完成降温结冰过程，结构上没有多余的复杂部件，整体可靠性高，长期使用的故障点仅集中在顶部阀门和密封件位置，维护成本极低。
