树莓派4B与5代通用六角蜂窝防护外壳

这款适配树莓派4B与5代开发板的防护外壳，在嵌入式开发、小型边缘计算节点部署场景中有着极高的实用价值，不管是桌面级开发调试、工业现场的小型数据采集终端搭建，还是创客项目的外露设备集成，都能为核心电路板提供可靠的物理防护，同时兼顾长期运行的散热需求。从实际使用场景出发，开发板在裸露状态下部署时，很容易受到现场粉尘、金属碎屑的侵入，或是调试过程中误触引脚造成短路，部分外露安装的场景还可能遇到磕碰、液体溅落的风险，这款外壳的全包裹结构刚好能规避这类问题，同时不会遮挡开发板必要的外接接口。

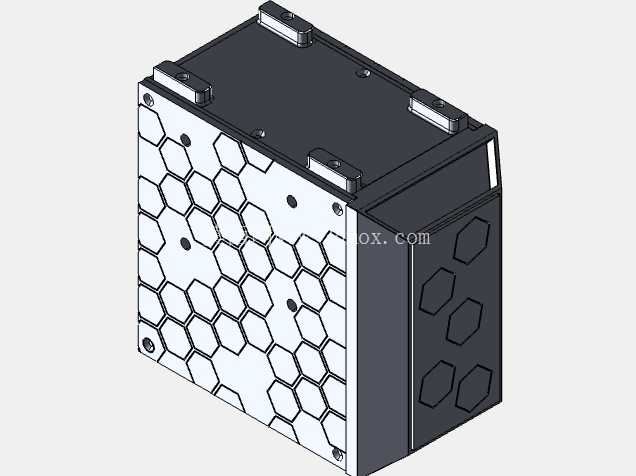

设计上没有采用常见的光滑平面壳体结构，侧面选用六角蜂窝网格作为主要造型，这种结构并非单纯的外观设计，从工程力学角度看，蜂窝结构在同等壁厚下拥有更高的结构强度，能在降低壳体整体重量的同时，提升侧面抗挤压、抗冲击的能力，哪怕外壳受到外力磕碰，网格结构也能分散应力，避免壳体开裂直接损伤内部电路板。同时蜂窝网格的镂空设计，相比全封闭壳体拥有更大的通风换热面积，树莓派5代在高负载运行时核心发热量大，常规封闭外壳容易积热导致CPU降频，这种大面积镂空的结构可以让空气在壳体内部形成自然对流，带走主板与芯片表面的热量，不需要额外加装风扇就能满足多数常规负载下的散热需求，也避免了风扇运行带来的积尘与噪音问题。

壳体的安装边界完全匹配两款开发板的固定孔位，顶部预留的安装凸台对应开发板四角的固定螺丝位，不需要额外打孔或者改装，直接用配套螺丝就能将主板牢牢固定在壳体内，不会出现主板晃动、接口对位偏移的问题。壳体的接口位置做了精准的避让开槽，不管是电源接口、HDMI输出、USB接口还是以太网口，都能完全露出，不会影响常规线材的插拔，哪怕是带屏蔽层的较粗网线、大尺寸USB接头，也能正常接入，不会被壳体边缘卡住。壳体上下盖的拼接采用嵌入式卡扣加侧边固定的结构，拼接缝隙控制在0.2mm以内，既可以避免粉尘从拼接缝隙进入壳体内部，也不需要过多的固定螺丝，日常需要拆装更换主板、拓展GPIO配件的时候，不需要借助复杂工具就能快速拆开外壳，调试完成后也能快速扣合复位。

从安装适配性来看，这款外壳除了可以直接放置在桌面使用，顶部预留的四个凸台还带有标准安装孔，可以配合螺丝将整个壳体固定在设备机柜的 Din 导轨上，或是固定在小型设备的内部安装位，适配工业场景下的固定安装需求，不需要额外设计定制安装支架。壳体的边角都做了R2的圆角处理，没有尖锐的毛刺棱角，在桌面调试挪动的时候不会刮伤桌面，也避免了安装调试过程中划伤操作人员的手部。壳体的壁厚控制在1.8mm，既保证了足够的结构强度，也不会因为壁厚过大占用过多的安装空间，整体外形尺寸比开发板本身单边大出5mm，在紧凑的设备内部安装时，不会因为外壳尺寸过大和周边其他零部件产生干涉。

在实际的项目应用中，这类外壳还可以根据使用需求在蜂窝网格内侧加装防尘滤网，在粉尘较多的车间环境下使用时，滤网可以阻挡大部分粉尘进入壳体内部，同时不会明显影响通风散热效果，相比全密封的金属外壳，这款壳体的重量更轻，在移动机器人、便携式检测设备这类对负载重量敏感的项目中，不会给整体结构带来过多的额外重量负担。外壳的表面没有做多余的喷涂处理，保留了材质本身的哑光质感，不会因为长期使用出现掉漆、划痕明显的问题，在长期外露使用的场景下也能保持较好的外观状态。针对GPIO拓展的需求，壳体对应引脚排针的位置预留了可拆式挡片，如果需要外接拓展板、连接外部传感器线路，可以直接拆掉对应位置的挡片，不需要对整个外壳进行切割改装，就能顺利引出排线，兼顾了封闭防护和拓展使用的需求。
