台式机用多层2.5寸硬盘堆叠固定存储架

在台式机硬件改装、小型存储节点搭建的场景里，经常会遇到机箱内部2.5寸硬盘安装位不足的问题——尤其是ITX小机箱、多盘位家用NAS改装、工业控制计算机内部存储扩容时，零散的硬盘固定不仅会占用大量机箱内部空间，还会因为走线杂乱影响风道散热，甚至在设备移动过程中出现硬盘松动、接口接触不良的故障。这款多层堆叠式的存储固定架，正是针对这类实际工程痛点设计的硬件安装结构，核心作用是在有限的机箱安装空间内，实现多块2.5英寸规格固态硬盘与机械硬盘的集中固定、规整排布。

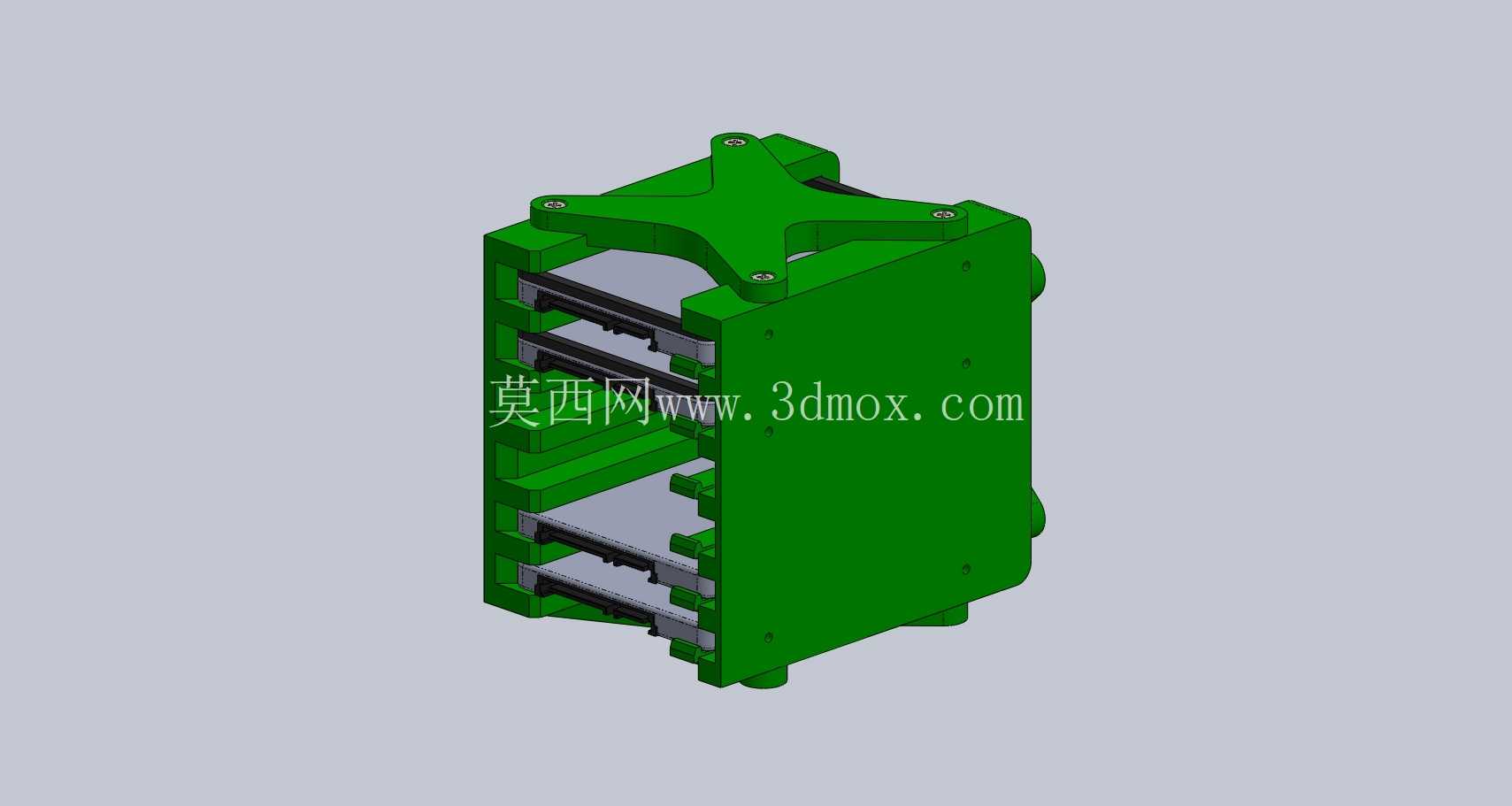

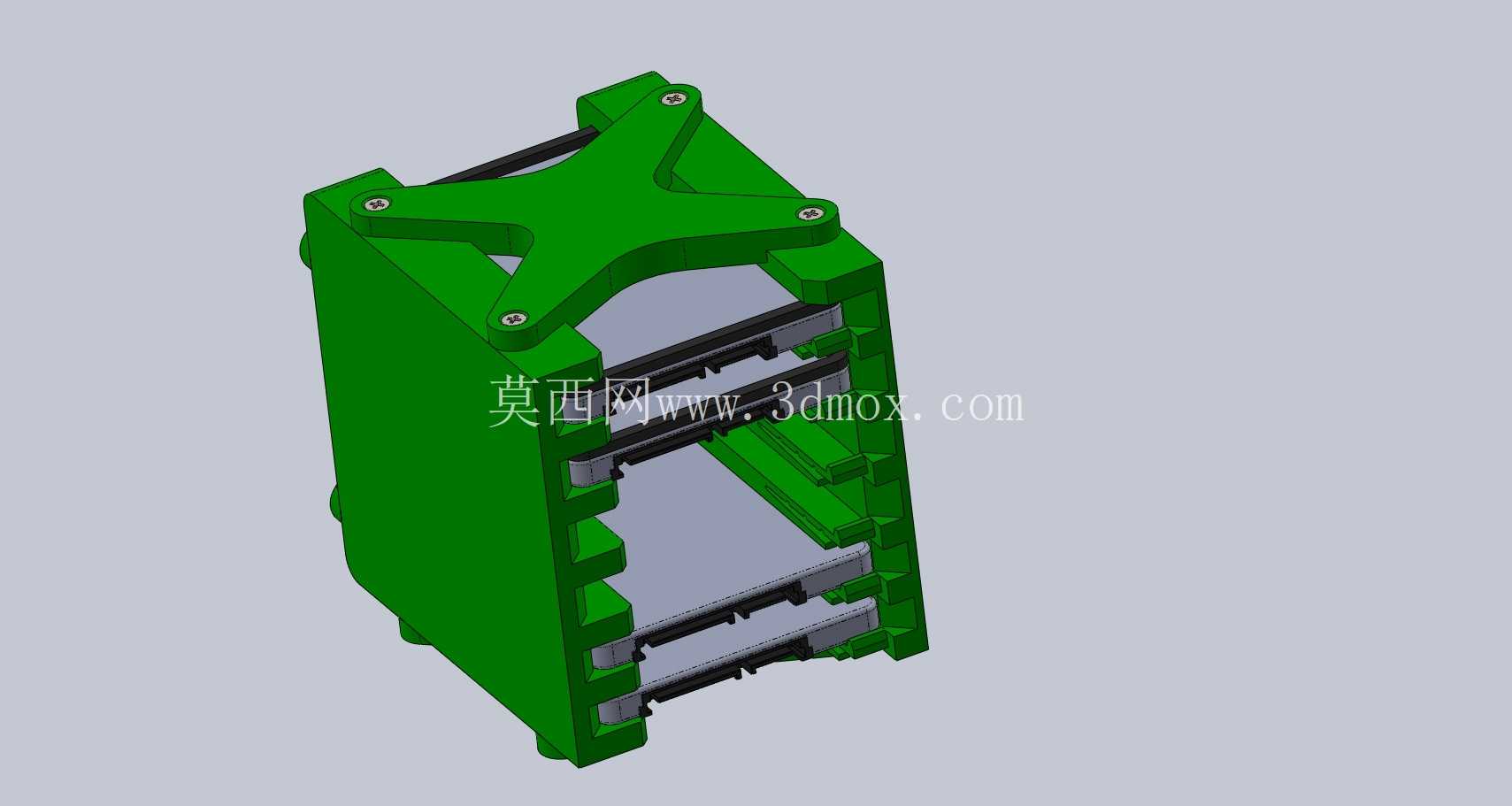

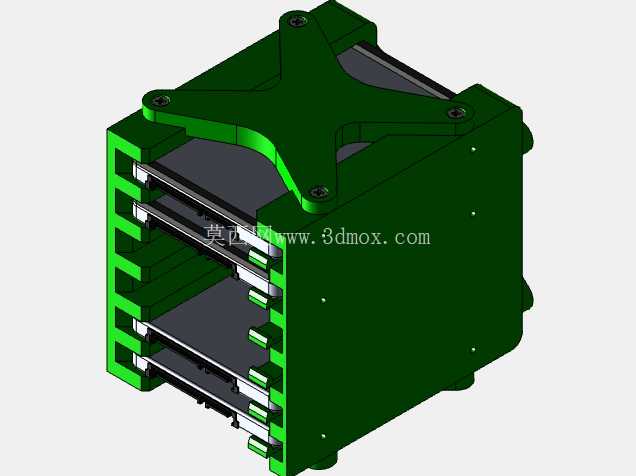

从实际功能特性来看，这款存储架采用分层堆叠的结构设计，每层预留了标准2.5寸硬盘的安装卡位，可同时兼容厚度7.5mm与9.5mm的常规2.5寸存储设备，覆盖目前消费级与工业级绝大多数SATA、NVMe协议2.5寸硬盘的尺寸规格。架体的层间预留了足够的间隙，一方面可以避免硬盘工作时的振动直接传递到相邻硬盘，减少多盘同时工作时的共振噪音，另一方面层间空隙可以形成自然的通风通道，让机箱散热气流可以顺利穿过硬盘间隙，带走硬盘长时间读写产生的热量，避免硬盘因为积热出现掉速、寿命缩短的问题。架体顶部设计有十字形的固定安装位，可以直接适配机箱内部的标准风扇安装孔位、光驱位扩展支架的固定点位，不需要额外在机箱钣金上打孔改造，就能完成整个存储架的固定安装，适配绝大多数标准ATX、MATX、ITX机箱的内部安装边界。

从设计思路上看，整个架体采用一体化的框架式结构，侧壁做了加厚的加强筋处理，在保证整体结构强度的前提下，尽可能减少多余的材料占用，避免架体本身过度遮挡硬盘表面影响散热。每层硬盘卡位的侧边预留了硬盘接口的避让空间，安装完成后SATA数据线、供电线可以直接从架体侧面顺接，不会出现线材被架体挤压、接口对位不准的问题。架体边角位置做了圆弧过渡处理，避免安装过程中尖锐边角割伤安装人员的手部，也不会刮伤硬盘表面的PCB电路板与外壳涂层。固定孔位全部采用内嵌式的沉孔设计，螺丝锁紧后螺丝头不会突出架体表面，不会和周边的机箱钣金、其他硬件产生干涉，整个架体安装完成后外部轮廓规整，不会额外占用周边的硬件安装空间。

在实际安装使用时，只需要先将单块硬盘对准对应层的卡位，用配套的细牙螺丝从架体侧壁将硬盘固定在卡位上，再将整个架体通过顶部的固定位安装到机箱对应的安装点位，最后顺次连接每块硬盘的数据线与供电线即可完成部署。相比零散的单个硬盘固定方式，这种集中式的存储架可以将多块硬盘整合为一个整体模块，不仅安装效率更高，后期维护更换硬盘时也不需要在机箱内零散找位，只需要对应层位就能快速拆装目标硬盘。架体的整体尺寸控制在标准3.5寸硬盘安装位的占用空间范围内，甚至可以直接替换原有3.5寸机械硬盘的安装位，在原本安装一块3.5寸硬盘的空间内容纳多块2.5寸硬盘，大幅提升机箱内部空间的利用率，非常适合家用存储服务器搭建、小型工作站存储扩容、工业工控机多系统硬盘部署这类需要集中安装多块2.5寸存储设备的应用场景。

结构设计上还考虑到了3D打印制作的工艺适配性，整个架体没有大角度的悬空结构，不需要额外添加打印支撑就能完成制作，普通FDM3D打印机使用常规PLA、PETG耗材就能打印出可用的成品，用户可以根据自己机箱的实际可用空间调整架体的层数，灵活适配不同的安装空间需求。架体的侧壁预留了可选的通风开孔位，用户如果有更高的散热需求，可以在打印时选择带侧壁开孔的版本，进一步提升架体内部的空气流通效率，满足高负载持续读写场景下的硬盘散热要求。
