桌面立式CD播放机外观结构设计方案

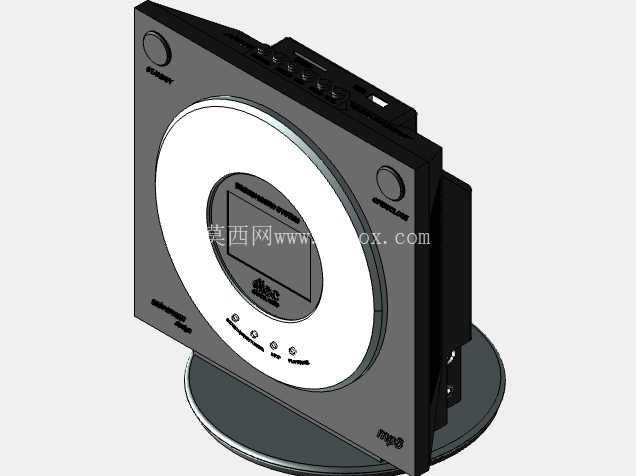

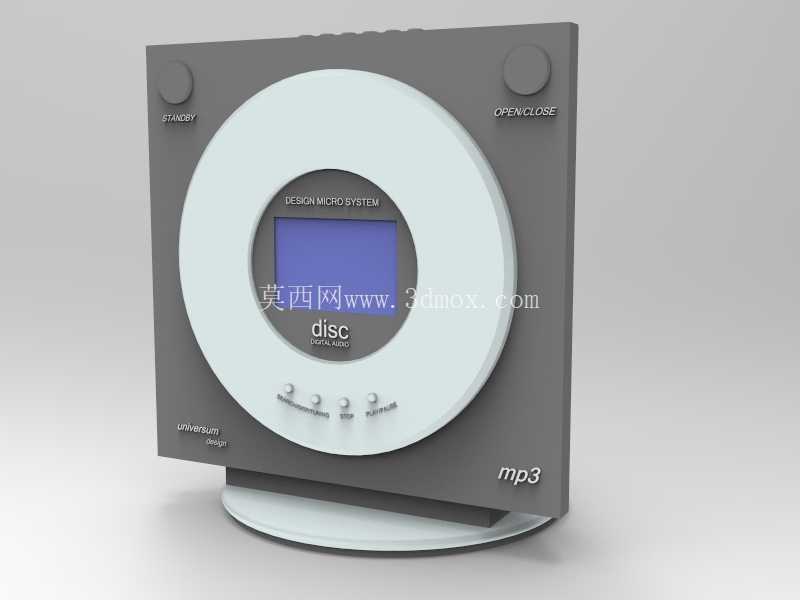

　　这款桌面立式CD播放机的结构设计，首先围绕桌面近场使用场景做了边界约束，整体采用方形立式底座支撑的形态，底座做了小直径圆形承托设计，既保证放置在桌面时的接触稳定性，避免日常误碰导致的倾倒风险，也控制了整体占用的桌面投影面积，适配书桌、置物架等小尺寸摆放空间的使用需求。从功能分区来看，正面大尺寸环形区域为CD碟片仓的装饰与防护结构，环形区域中心嵌入小型液晶显示屏，用于显示播放进度、曲目序号、播放状态等基础信息，屏幕下方排布四个轻触式功能按键，分别对应播放暂停、曲目切换、停止等核心操作，按键做了微凸的触点设计，方便用户盲操作时快速识别按键位置。

　　机身顶部左右两侧分别设置待机按键与碟仓开合按键，按键旁做了蚀刻标识，长期使用也不会出现标识磨损脱落的问题，机身侧面预留了音频输出、电源接入的接口位置，接口排布做了内凹处理，避免线材插接后突出机身影响整体摆放的平整度。设计过程中针对外壳的分件做了优化，前后壳采用卡扣加螺丝的组合固定方式，螺丝孔全部隐藏在底部底座与机身的衔接位置，保证机身外观面无外露螺丝，提升整体视觉完整性。外壳的壁厚控制在1.8mm-2.2mm区间，既满足ABS材质注塑成型的工艺要求，避免出现缩痕、翘曲等成型缺陷，也能控制整体机身重量，方便用户挪动位置。

　　机身正面的环形装饰圈采用独立分件设计，可根据不同的产品配色需求更换不同表面处理的饰圈，比如亮面白、磨砂银等不同质感，适配不同的家居装修风格。通风结构的设计上，在机身背部对应内部解码板、电源模块的发热区域设置了隐藏式通风栅格，栅格的开孔方向做了斜切处理，既保证空气流通带走内部元器件工作产生的热量，也能避免外部灰尘直接垂直落入机身内部，同时从正面观察不会看到背部的开孔，维持外观的简洁性。表面刻字的设计环节，所有功能标识都采用模具一体蚀刻的工艺，相比丝印标识有着更好的耐磨性能，建模过程中需要精准控制刻字的深度在0.15mm-0.2mm之间，深度过浅会导致标识辨识度不足，深度过深则会在注塑成型时出现应力集中，导致外壳对应位置出现开裂风险。

　　这款设备的实际用途是桌面近场音频播放，除了支持CD碟片的播放功能，机身标识标注的mp3功能说明其还支持解码MP3格式的音频文件，可通过外接存储设备实现更多音频资源的播放，适配日常桌面学习、休闲时的背景音乐播放需求。安装边界方面，机身整体的重心控制在底座中心垂直线范围内，放置时不需要额外的固定结构，直接摆放在平整的硬质桌面即可正常使用，机身背部距离墙面需要预留至少20mm的间隙，保证通风栅格的空气流通顺畅，避免内部积热导致元器件工作寿命缩短。建模练习过程中，这类产品的结构设计可以很好地训练曲面与平面衔接的处理技巧、外观分件的间隙控制、表面刻字的参数设置、通风栅格的结构排布等实用建模技能，帮助学习者掌握消费类数码产品的结构设计逻辑，理解外观设计与工艺可行性、功能实用性之间的平衡关系，避免出现只追求外观效果而忽略实际生产、使用需求的设计问题。
