EUROBOT竞赛用GenMachine迷你主机结构设计

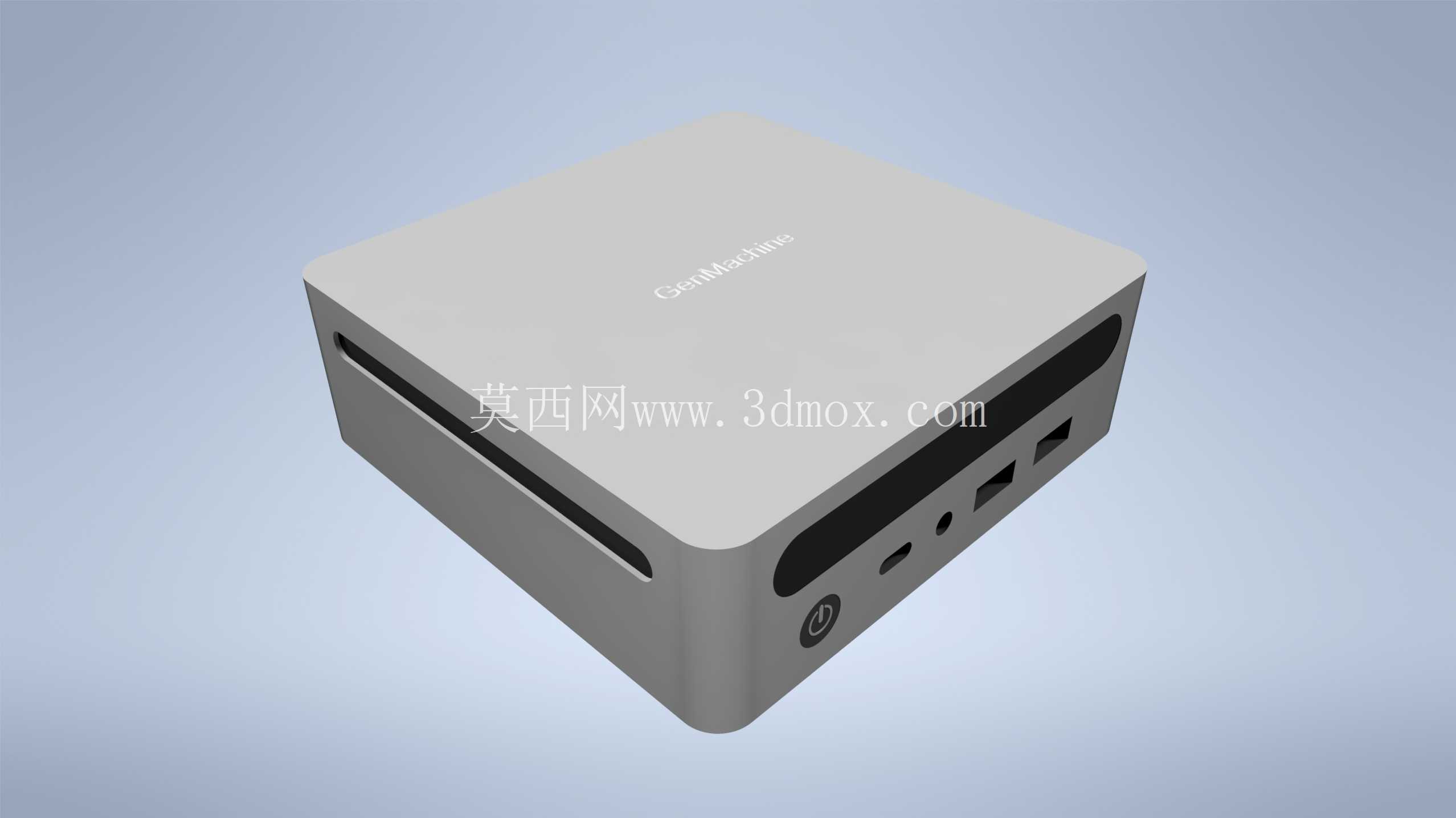

这款迷你主机的结构设计完全围绕EUROBOT机器人竞赛的车载计算需求展开，区别于常规消费级迷你PC，它的所有结构取舍都优先服务于竞赛场景下的紧凑安装、稳定运行与快速维护需求。从整机外形来看，采用了方正切角的一体化壳体设计，壳体边缘做了小半径圆弧过渡，既避免竞赛场景下尖锐边角剐蹭线路、磕碰其他结构件，也能在有限的安装空间内最大化利用内部容积，适配竞赛机器人底盘上局促的安装位——这类竞赛机器人的车载设备安装区通常预留尺寸不超过120mm见方，这款主机的三维尺寸刚好控制在边界范围内，底部预留的四个M3安装孔位可以直接配合减震橡胶柱固定在碳纤维安装板上，不需要额外设计转接支架，能有效降低整车整备质量。

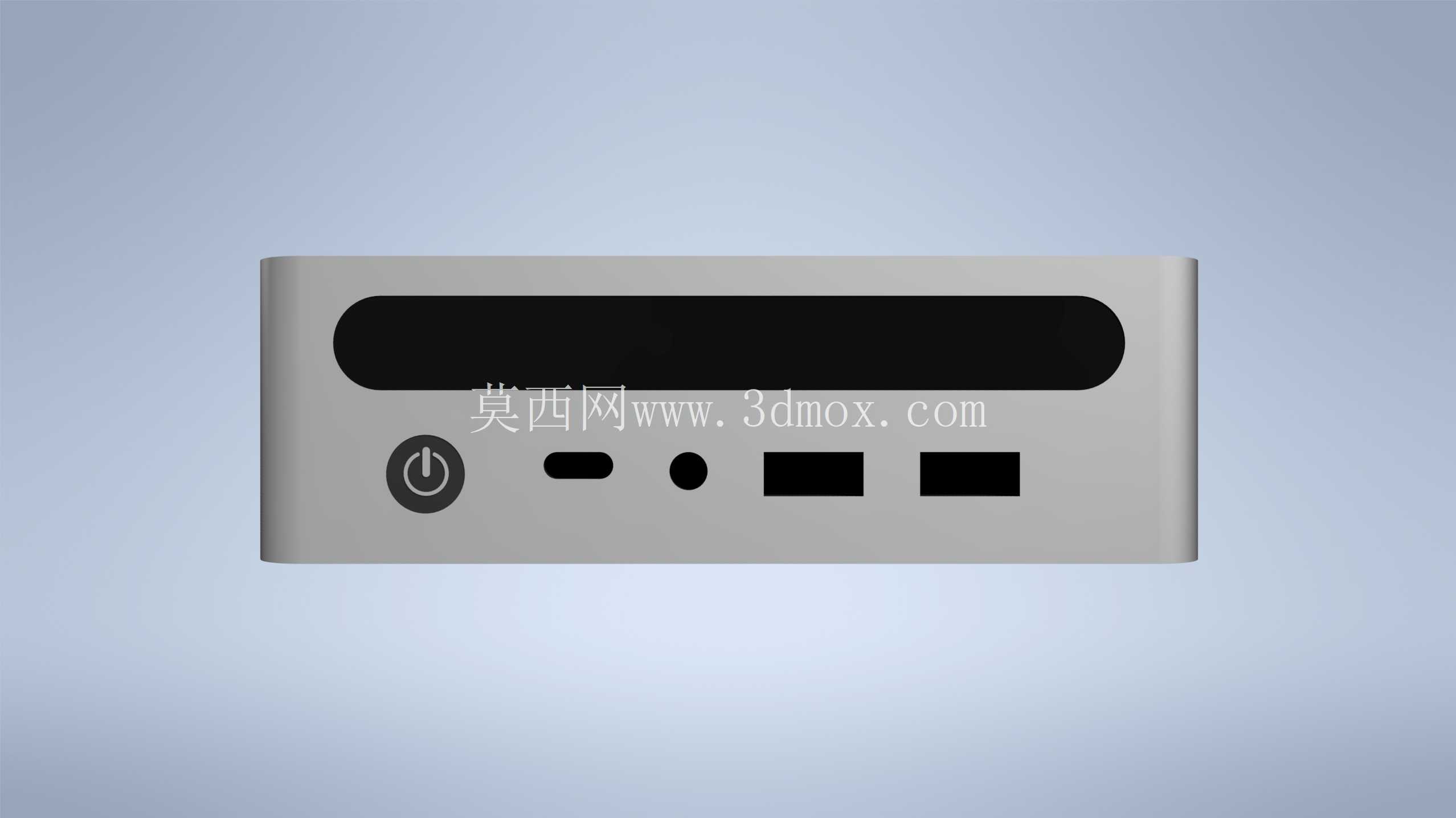

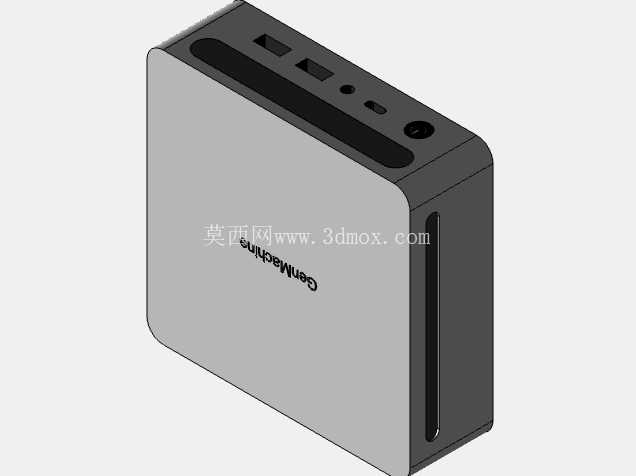

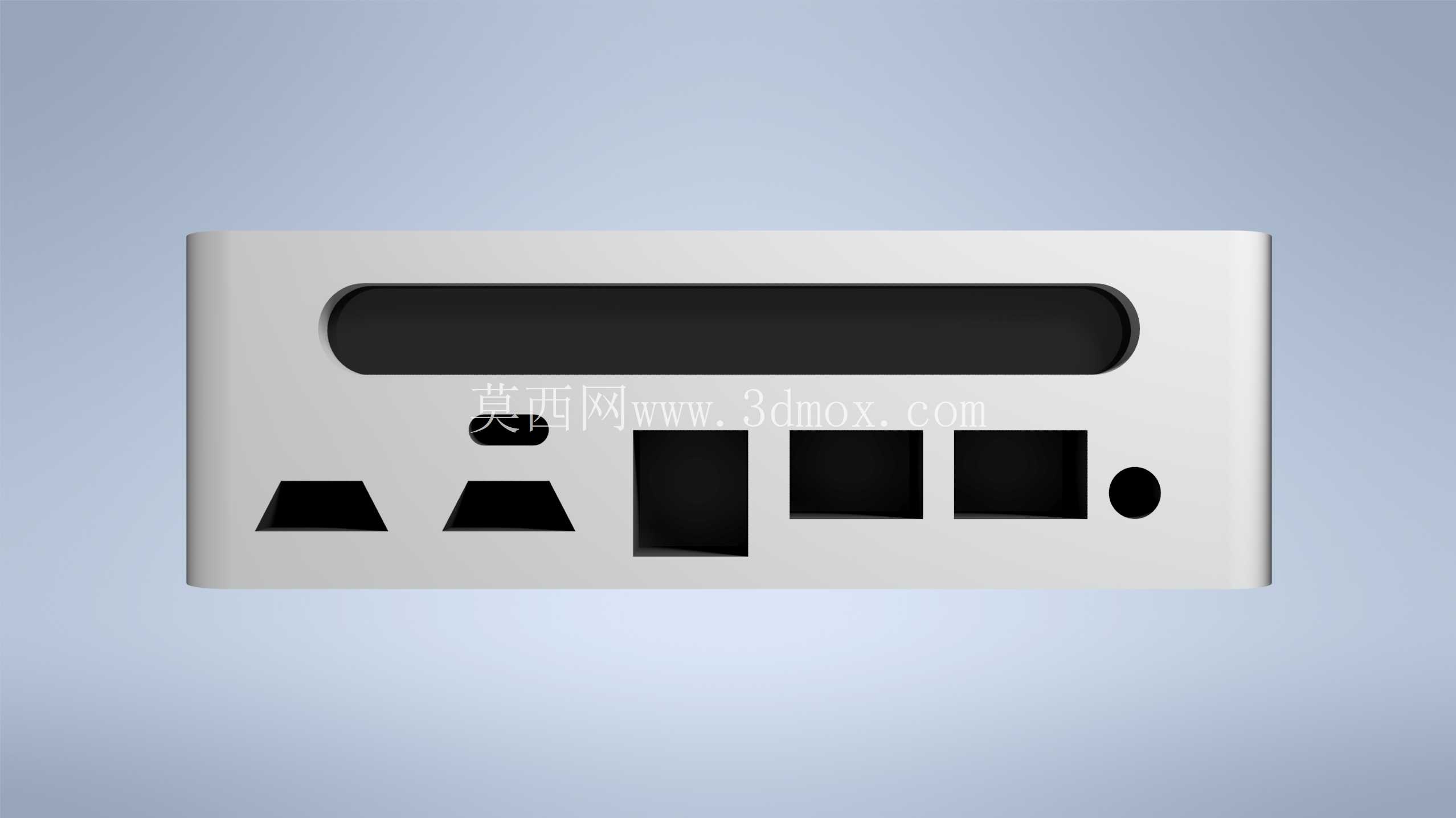

前面板的接口布局完全按照竞赛调试与运行的实际需求排布：最下方是带环形指示灯的电源按键，竞赛过程中选手可以快速通过指示灯状态判断主机供电情况，按键的按压行程做了适配，避免机器人运行过程中振动导致的误触；往上依次是3.5mm音频接口、Type-C调试接口、两个USB3.0接口以及一个高速数据传输接口，调试时不需要翻转主机就能插拔调试U盘、连接传感器数据线，接口间距留足了12mm的余量，即使插满带屏蔽壳的工业级USB接头也不会出现互相干涉的情况。机身侧面预留的长条形开槽是进风通道，对应内部的低噪音涡轮散热风扇，配合壳体另一侧的隐藏式出风孔形成定向风道，因为竞赛场地通常是封闭的室内赛场，多台机器人同时运行时环境温度偏高，这套散热结构可以保证主机在满负载运行视觉算法、运动控制程序时不会因为过热降频，壳体表面做的细磨砂阳极处理也能辅助被动散热，同时避免赛场灯光反射干扰视觉传感器的识别。

内部结构采用分层堆叠设计，主板、内存、固态存储模块依次固定在一体化中框上，中框和外壳之间预留了2mm的间隙走射频天线，避免金属壳体屏蔽无线信号——竞赛过程中主机需要和场地裁判系统、手持调试终端进行无线通讯，信号稳定性直接影响比赛成绩，这个结构细节是经过多轮赛场测试调整后的方案。壳体的上下盖采用卡扣加两颗隐藏式螺丝的固定方式，不需要复杂工具就能快速拆开更换存储模块或者清理散热风道积灰，符合竞赛场景下快速维护的需求，毕竟赛事间隙的调试时间通常只有十几分钟，复杂的拆装结构会浪费宝贵的调试时间。

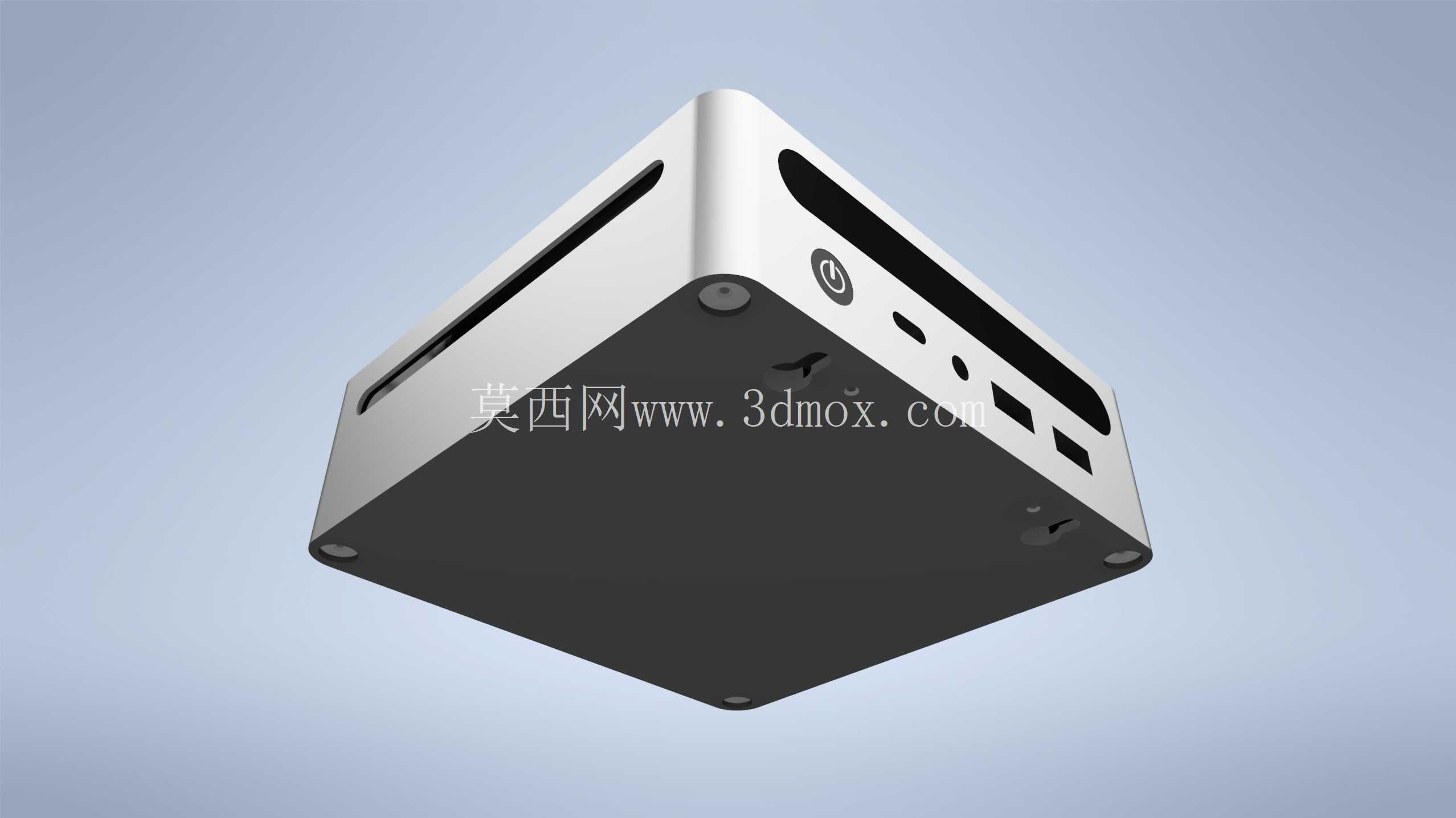

从设计思路上看，这款主机没有追求消费级产品的超薄外观，而是把结构强度、接口实用性、安装便利性放在第一位，壳体采用铝合金压铸成型，壁厚控制在1.8mm，既保证整体刚性，在机器人发生轻微碰撞时不会出现壳体变形挤压内部主板的情况，又能把整机重量控制在合理范围，不会给机器人的动力系统增加额外负担。底部的防滑脚垫同时起到绝缘作用，避免安装时和碳纤维板上的裸露电路形成短路，所有接口的边缘都做了倒角处理，插拔线材时不会刮伤线材外皮，延长调试线材的使用寿命。

不同于常规商用迷你主机偏向桌面摆放的设计，这款产品的所有结构细节都围绕移动载具上的嵌入式使用场景优化：比如电源接口做了防脱卡扣结构，机器人快速移动、急停时不会出现电源线脱落的情况；内部的存储模块额外增加了硅胶减震垫，应对机器人运行过程中的持续振动，避免存储介质因为振动出现坏道或者接触不良；整机的重心设计在几何中心位置，固定在机器人底盘上时不会影响整车的重心分布，减少运动控制算法的调试难度。对于从事竞赛机器人结构设计、嵌入式设备集成的工程师来说，这款主机的结构设计提供了很实用的参考：紧凑空间内的设备布局不能只看参数堆叠，要结合实际使用场景的安装、维护、环境耐受需求做取舍，每一处结构细节都要对应实际使用中的痛点，才能做出真正适配场景的产品。
