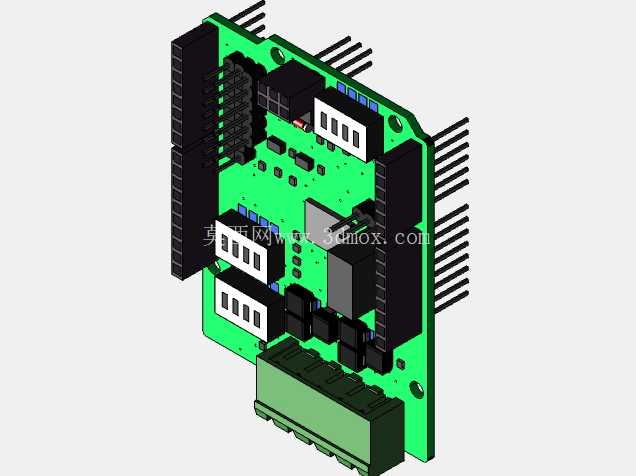

适配Arduino UNO的RS485通讯扩展板

在工业现场分布式数据采集、小型设备组网通讯的场景里，Arduino平台常因为原生接口不支持长距离差分通讯，难以直接接入工业RS485总线网络，这款适配Arduino UNO的RS422/485扩展板，就是为填补这一应用缺口设计的硬件模块。从实际使用的角度看，它采用叠层插接的安装方式，直接对齐Arduino UNO板载的排针引脚，不需要额外飞线转接，安装后整体高度控制在合理范围内，不会遮挡主板上的USB接口、电源接口，也不会和常见的传感器扩展板产生物理干涉，安装边界完全匹配Arduino UNO的标准外形尺寸，插针定义完全兼容官方引脚分配，不需要修改硬件接线就能直接对接主板的串口资源。

功能层面，这款扩展板集成了完整的RS485/RS422电平转换电路，板载的差分收发芯片支持标准的Modbus RTU通讯协议，能够实现最长1200米的总线通讯距离，最多支持32个节点挂载在同一条总线上，完全满足小型工业设备组网、车间环境参数采集、分布式IO控制这类场景的通讯需求。板载的终端电阻选配跳帽，用户可以根据总线的节点位置、通讯距离自行选择是否接入120Ω终端匹配电阻，避免长距离通讯时的信号反射问题，提升通讯稳定性。接口部分采用工业级插拔式接线端子，接线时不需要焊接，直接用螺丝刀压接导线即可，端子引脚清晰标注了A、B、GND等信号定义，现场接线时不容易出现错接反接的问题。

设计思路上，这款扩展板充分考虑了Arduino平台的供电特性，直接从主板的5V引脚取电，不需要额外外接电源，板上集成了电源隔离与信号隔离电路吗？不，从板上的元件布局来看，它预留了保护电路的安装位置，实际量产版本带有TVS瞬态抑制二极管，能够抵御工业现场常见的浪涌、静电冲击，避免总线端的异常电压串入损坏Arduino主板。板上的收发状态指示灯，能够直观显示当前的数据发送、接收状态，现场调试时不需要借助额外的调试工具，就能快速判断通讯链路是否正常工作。排针的布局完全对齐Arduino UNO的标准引脚间距，板厚采用常规的1.6mm玻纤板，焊盘做了沉金处理，多次插拔也不容易出现接触不良的问题。

从实际选型的角度看，这款扩展板适合用在小型自动化设备的改造项目里，比如老旧设备的状态数据上传、农业大棚的环境监测节点组网、小型仓储的物流分拣线信号传输，不需要重新设计主控电路，直接叠装在Arduino UNO上就能快速获得工业总线通讯能力，大幅缩短项目的硬件开发周期。安装时只需要对准排针垂直下压即可，不需要额外的固定螺丝，整体重量很轻，不会对主板的安装固定造成额外负担，板上的元件布局避开了主板上的复位按键、指示灯位置，安装后依然可以方便地操作主板按键，观察主板运行状态。

在电路设计细节上，这款扩展板的走线做了阻抗匹配处理，差分信号线等长布线，保证高速通讯时的信号完整性，最高支持1Mbps的通讯波特率，能够满足绝大多数工业低速通讯场景的带宽需求。板上的芯片选用工业级宽温型号，能够在-40℃到85℃的环境温度范围内稳定工作，适应车间、户外柜内等不同的安装环境。接线端子的额定电流满足RS485总线的载流要求，导线压接后抗拉扯能力强，适合有一定振动的设备安装场景。
