贝加尔湖T1双核嵌入式处理器封装结构

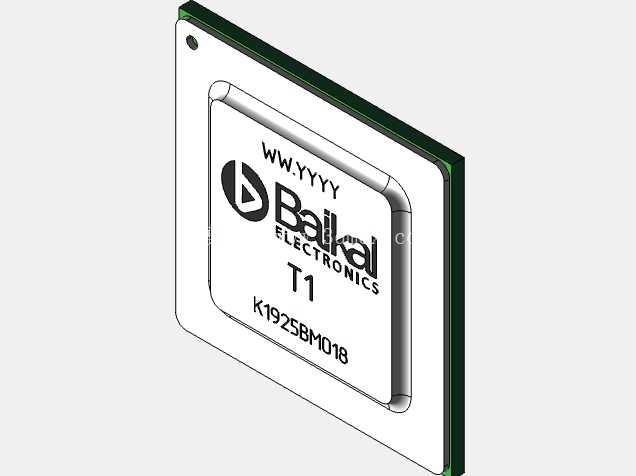

这款嵌入式处理器的封装结构设计，首先要适配工业级嵌入式控制场景的安装需求，在工控终端、边缘计算节点、小型工业控制设备的主板布局中，这类BGA封装的芯片需要严格匹配PCB焊盘的排布规则，引脚间距的公差控制在微米级，避免回流焊过程中出现虚焊、连锡的工艺问题。从结构设计逻辑来看，芯片的核心基板采用多层陶瓷复合基材，兼顾散热性能与结构强度，表面的金属屏蔽罩通过激光焊接固定在基板四周，既可以隔绝外部电磁干扰对核心运算单元的影响，也能在芯片安装到主板后，为上方的散热片提供平整的贴合基准面。

芯片表面的丝印标识采用耐磨的工业级油墨印刷，在长期高温运行环境下不会出现脱落、模糊的问题，方便生产环节的物料核对与后期运维的器件识别。核心运算单元的双核P5600 MIPS32架构，在结构布局上采用对称式排布，两个核心的热源位置均匀分布在基板中心区域，配合基板内部的导热铜柱，可以将运行时产生的热量快速传导到基板背面的焊盘与正面的散热接触面，避免局部热点导致的性能降频。

安装边界方面，这款芯片的封装外形采用正方形设计，边角做了微小的圆弧过渡，避免生产转运过程中边角崩裂损坏基板，基板一侧设置的定位标记点，对应PCB板上的丝印定位角，方便SMT贴装时的视觉对位，贴装精度可以控制在0.05mm以内。芯片的厚度控制在标准嵌入式处理器的通用尺寸范围内，可以兼容市面上主流的被动散热片与小型主动散热风扇的安装高度，不会和主板周边的电容、接插件等元件产生空间干涉。

从实际应用的结构适配角度，这类嵌入式处理器的封装结构需要满足宽温工作环境的结构可靠性，在-40℃到85℃的工业温度区间内，基板与PCB板材的热膨胀系数差值控制在合理范围，经过上千次温度循环测试后，焊盘的连接可靠性不会出现衰减，适合在户外工业设备、车载控制终端、通信网关这类长期无人值守的场景中使用。设计过程中还考虑了量产的工艺可行性，封装的引脚排布避开了基板的应力集中区域，在芯片受到轻微的外力挤压时，引脚不会出现断裂、脱焊的问题，同时基板边缘预留的工艺夹持边，方便自动化封装产线的物料传输与定位，提升量产时的良品率。

散热结构的匹配设计上，芯片正面的金属屏蔽罩表面平整度达到Ra0.8的光洁度，涂抹导热硅脂后可以和散热片实现紧密贴合，热阻控制在较低水平，满负载运行时核心温度可以稳定在器件允许的工作范围内，不需要额外增加复杂的液冷散热结构，降低整机的结构设计复杂度与物料成本。另外，芯片的封装结构做了防潮、防盐雾的表面涂层处理，在潮湿、有轻微腐蚀性气体的工业现场环境中，也能保证内部核心电路的长期稳定运行，不会因为环境因素导致引脚氧化、电路短路的故障。
