面板安装式Type-C接口插座结构

在工业控制机柜、桌面外设扩展坞、测试仪器面板、嵌入式设备前面板这类需要外露接口的场景里，带面板固定结构的USB-C插座是非常常用的互连部件，这类部件和板载直焊的Type-C母座不同，它不需要依托PCB板的结构强度来支撑插拔受力，所有的插拔侧向力、反复插拔的疲劳载荷都会通过两侧的安装耳直接传递到设备面板上，能大幅降低PCB板的受力变形风险，避免焊盘脱落、焊点开裂这类常见的硬件失效问题。

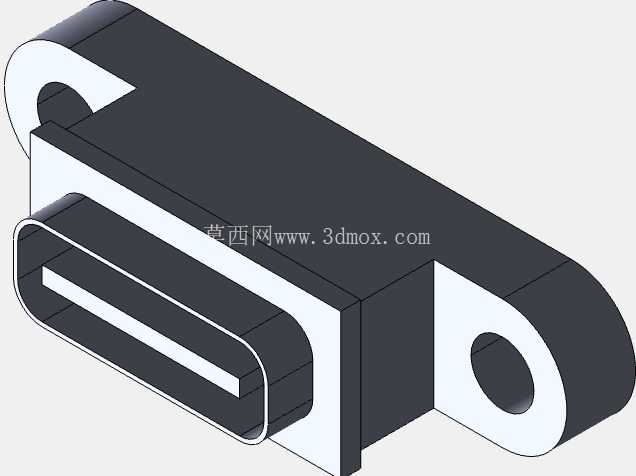

从结构设计来看，这款插座主体采用方正的绝缘基座加金属屏蔽外壳的组合结构，金属外壳整体包裹绝缘基座的外围，既可以保证插接时的导向精度，也能提供足够的电磁屏蔽效能，减少高速信号传输时的外界电磁干扰，同时金属外壳的结构强度远高于塑料材质，能承受上千次反复插拔的磨损而不会出现开裂变形。基座两侧延伸出带圆形安装孔的固定耳，安装孔的位置和孔径完全适配面板安装的标准螺丝规格，安装时只需要在设备面板上开出对应尺寸的接口让位窗口，在两侧安装孔对应的位置打好螺丝过孔，就可以从面板外侧将插座推入让位窗口，再从面板背面用螺丝锁紧固定，整个安装过程不需要额外的固定支架或者结构辅助件，装配工序非常简洁，适合量产线的快速装配作业。

设计这类面板安装插座的时候，首先要考虑的是插接对位的容错空间，插座前端的插接入口做了微小的导向倒角，公头插入时即使存在1毫米以内的对位偏差，也能顺着倒角顺利滑入插接位，不会出现硬顶损坏接口插针的问题。其次是安装耳的厚度设计，安装耳的厚度要和常用的金属面板、塑料面板的壁厚适配，锁紧螺丝之后不会因为安装耳过薄导致锁紧后插座松动，也不会因为安装耳过厚导致面板和插座之间出现缝隙，影响外观和防护性能。另外，插座的整体深度尺寸需要匹配设备内部的空间余量，这款插座的基座长度控制得比较紧凑，即使是内部空间比较局促的薄型面板设备，也不会出现插座尾部和内部PCB或者其他元器件干涉的问题，安装边界的适配性很强。

在实际使用场景中，这类面板安装的USB-C插座可以承担数据传输、充电供电、视频信号输出等多种功能，因为固定结构在面板上，用户在插拔线材的时候不需要刻意扶住设备本体，即使是比较粗暴的插拔操作，力量也会被面板结构吸收，不会传递到内部的电路板和焊接点上，大幅提升了设备接口的使用寿命。和普通的板载Type-C母座相比，这种带面板安装结构的插座不需要在PCB设计时专门为接口位置做加强筋或者额外的固定结构，能简化PCB的布局设计，也降低了结构设计的复杂度。

从细节设计上看，插座内部的接触端子采用错位排布的结构，保证公头插入后每个端子都能可靠接触，不会出现接触不良导致的断连、充电慢、数据传输丢包等问题。金属外壳的边缘都做了圆角处理，安装时不会划伤操作人员的手，也不会刮伤设备面板的表面涂层。两侧的安装孔和主体基座的位置度公差控制得很严格，批量安装时不会出现插座和面板开孔错位的问题，能保证量产装配的一致性。对于需要在设备外露面布置Type-C接口的设计项目来说，这种成熟结构的面板安装插座可以直接选型使用，不需要从零开始设计接口的固定结构，能大幅缩短产品的开发周期，也能降低开模和验证的成本。
