树莓派计算模块4载板开发板结构

　　这款载板是针对Raspberry Pi计算模块4设计的硬件承载结构，核心作用是为核心计算模块提供可靠的物理固定、接口引出与电气连接支撑，在嵌入式开发、边缘计算节点搭建、小型智能设备原型验证场景中有着广泛的应用空间。从结构设计来看，整体采用矩形平板式基板布局，基板边缘预留了统一的安装孔位，孔位位置符合嵌入式硬件通用安装规范，可直接适配标准DIN导轨安装配件、小型设备壳体内部固定柱，也可通过铜柱堆叠固定在多层嵌入式硬件架构中，安装边界清晰，不会与周边常见的拓展模块产生物理干涉。

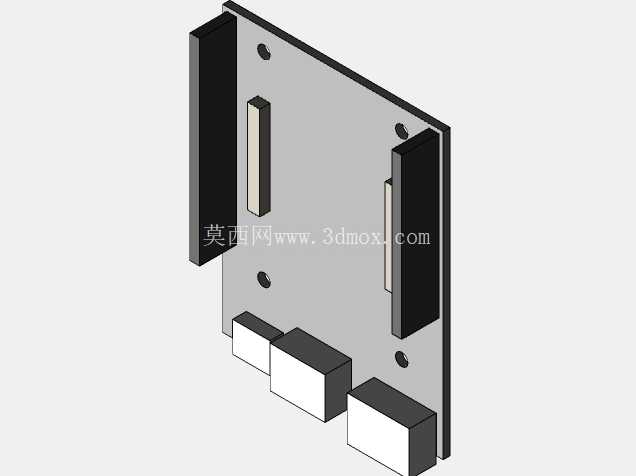

　　基板上的核心连接器位置经过精准对位，两个长条形板对板连接器分别对应计算模块4的高速信号引脚与供电、低速IO引脚，连接器周边预留了足够的插拔操作空间，无需额外辅助工具即可完成核心模块的拆装，方便开发阶段反复更换测试模块。基板下部设置的三个矩形凸起结构为接口防护与定位结构，分别对应USB、供电、HDMI等常用外接接口，结构凸起高度刚好匹配标准接口的公头插入深度，既可以在插拔接口时为基板提供受力支撑，避免连接器焊盘因反复受力出现脱焊问题，也能起到防反插的物理限位作用，避免开发调试过程中因接口插反损坏核心模块。

　　设计过程中充分考虑了嵌入式开发场景的实际使用需求，基板整体厚度选用常规PCB板材的标准厚度，兼顾结构强度与轻量化需求，可直接放入多数小型嵌入式设备的壳体内部，不会占用过多内部空间。板上的安装孔均做了非金属化处理，避免固定螺丝导通不同层电路造成短路风险，孔位周边预留了焊盘接地位置，需要做电磁屏蔽处理时可直接通过铜柱连接设备壳体接地端，提升复杂电磁环境下的运行稳定性。连接器选型上采用了与计算模块4完全匹配的工业级板对板连接器，接触引脚的镀金厚度满足工业环境下反复插拔的使用寿命要求，不会因为多次拆装出现接触不良的问题。

　　接口布局遵循常用外接设备的接线习惯，将常用的供电、数据接口布置在基板同一侧，方便设备内部走线整理，避免线缆交叉缠绕影响散热与后期维护。基板表面的元件高度均控制在统一范围内，最高元件高度不超过板对板连接器的顶面高度，安装核心模块后不会出现元件与模块干涉的问题，同时也为核心模块背面的存储芯片预留了足够的散热间隙，长时间高负载运行时不会因为空间密闭出现积热问题。在实际应用中，这款载板既可以作为嵌入式开发阶段的原型验证板，快速搭建功能测试环境验证软件逻辑与硬件功能，也可以直接集成到小型智能网关、工业数据采集终端、边缘计算节点等量产设备中，结构无需额外修改即可满足多数场景的安装使用需求。载板的边角做了小尺寸倒角处理，安装过程中不会划伤操作人员或设备内部的其他线缆，整体结构没有多余的冗余设计，所有结构特征都服务于电气连接、物理固定、接口防护这几个核心功能，没有为了外观增加不必要的结构件，既控制了整体生产成本，也降低了结构复杂度带来的组装难度，生产组装时仅需按照丝印位置完成连接器与接口元件的焊接即可，无需额外的结构组装工序。
